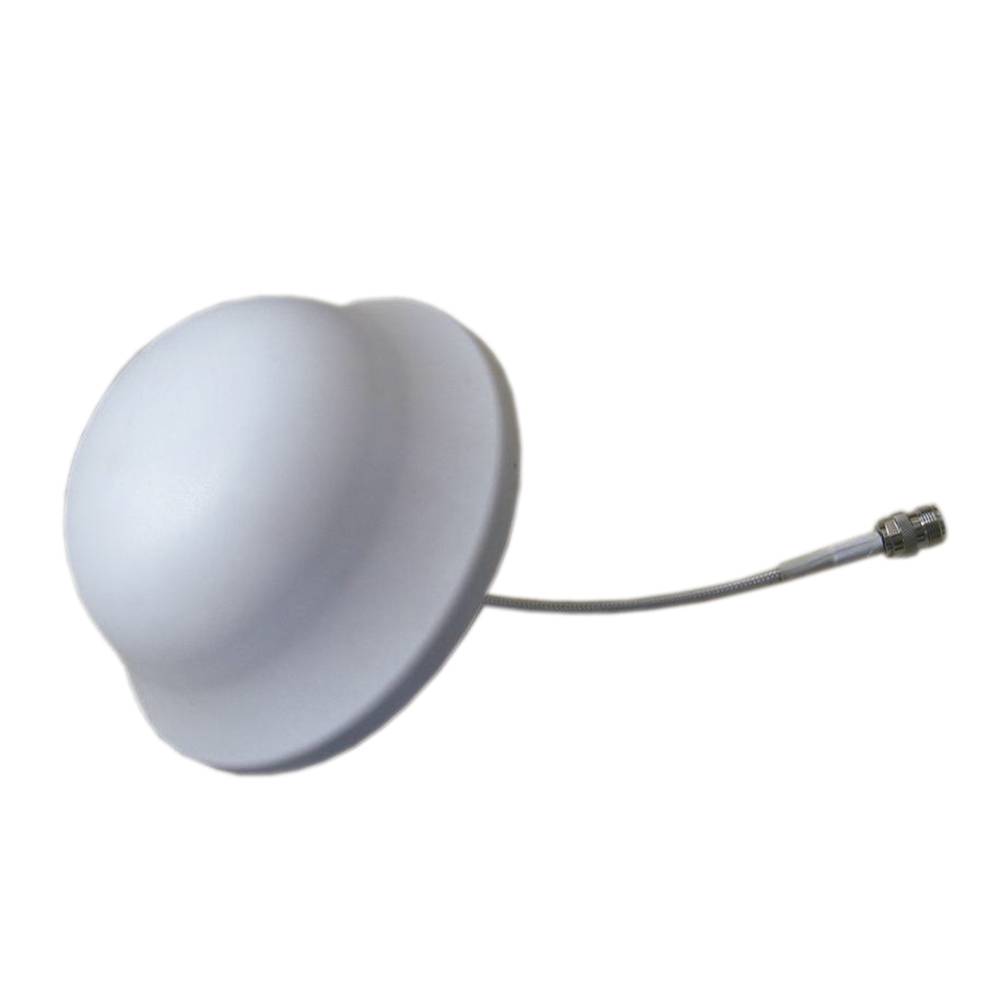

Antena sufitowa 700 do 2500 MHz 3 dBi
- Częstotliwość pracy: od 700 do 2500 MHz.
- Zysk: 3 dBi.
- VSWR: <= 2,0.
- Poziomy kąt promieniowania: 360 °.
- Kąt promieniowania w pionie: 75 °.
2 yearswarranty
14 daysreturns
- Częstotliwość pracy: od 700 do 2500 MHz.
- Zysk: 3 dBi.
- VSWR: <= 2,0.
- Poziomy kąt promieniowania: 360 °.
- Kąt promieniowania w pionie: 75 °.
Produkty powiązane
Słowa kluczowe
Nie znalazłeś tego, czego szukałeś? Te tematy mogą ci pomóc
Więcej informacji
Antena dookólna dachowa o zysku 3 dBi i częstotliwości roboczej od 700 do 2500 MHz Wykonana z lekkiego, ale wytrzymałego tworzywa ABS. Kompaktowy model przeznaczony do montażu na suficie. Posiada śrubowy system mocowania sufitowego zintegrowany z samą anteną.
Dane techniczne
- Częstotliwość pracy: od 700 do 2500 MHz.
- Zysk: 3 dBi.
- VSWR: <= 2,0.
- Poziomy kąt promieniowania: 360 °.
- Kąt promieniowania w pionie: 75 °.
- Polaryzacja: pionowa.
- Impedancja: 50 omów
- Maksymalna moc wejściowa: 100 W.
- Złącze: żeńskie N w wężu o długości 25 cm.
- Rozmiar anteny: 167 x 80 mm.
- Waga: 0,4 kg
- Waga brutto: 340 g
- Ilość paczek: 1
Warunki techniczne
- Impedancja
- Hz
- ABS
- dBi
Impedancja (Z) to miara całkowitego oporu, jaki obwód stawia przepływowi prądu przemiennego (AC) przy określonym napięciu.
W przeciwieństwie do czystej rezystancji, impedancja jest wielkością zespoloną, łączącą rezystancję (część rzeczywistą) oraz reaktancję (część urojoną). Posiada ona zarówno amplitudę, jak i fazę. W obwodach prądu stałego (DC) impedancja jest tożsama z rezystancją, a jej kąt fazowy wynosi zero.
| Parametr | Specyfikacja |
|---|---|
| Symbol | Z |
| Jednostka | Om (Ω) |
Zarządzanie impedancją jest kluczowe w projektowaniu systemów wysokiej częstotliwości. Dopasowanie impedancji pozwala na maksymalizację transferu mocy i minimalizację odbić sygnału w magistralach danych takich jak PCIe czy DDR5.
Analiza w dziedzinie częstotliwości
Zastosowanie liczb zespolonych pozwala na precyzyjne projektowanie filtrów i układów rezonansowych w telekomunikacji.
Główne zalety
- Optymalizacja transferu energii.
- Zminimalizowanie odbić sygnałów w liniach długich.
- Poprawa integralności sygnałów cyfrowych.
Uwaga: Impedancja jest podstawowym pojęciem w nowoczesnej teorii obwodów AC.
