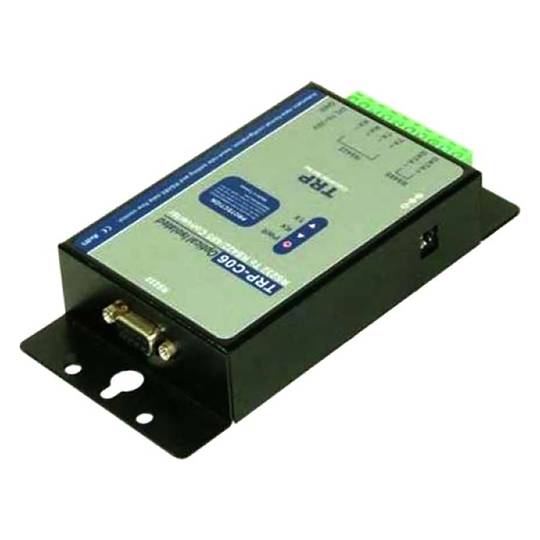

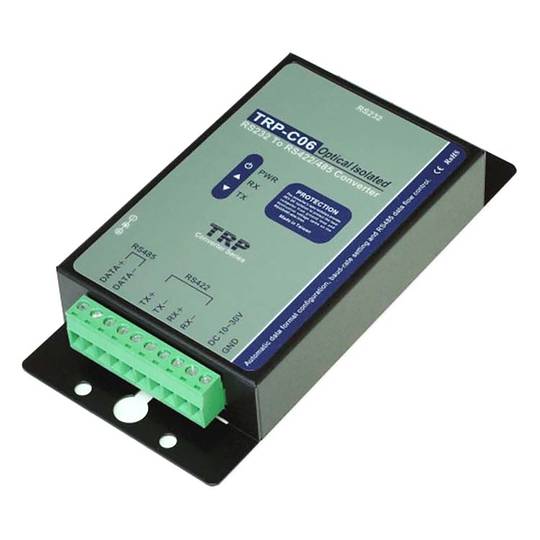

Foto-izolowany konwerter SIMPLE RS232 na RS422 RS485 (Trycom TRP-C06)
Foto-izolowany konwerter SIMPLE RS232 na RS422 RS485 (Trycom TRP-C06)
REF: TI036
Dane techniczne
- Automatyczna konfiguracja danych i prędkości.
- Automatyczna kontrola przepływu w RS485.
- Automatyczna prędkość transmisji od 300 bps do 115,2 Kb / s
- Optoizolacja do 3000 VDC.
- Zabezpieczenie elektryczne linii danych RS422 i RS485.
PVP
149,95 €
Cena z VAT:
149,95 €
PVD
135,20 €
PVP: Cena detaliczna.
Sprawdź warunki.
PVD: Cena sprzedaży dla dystrybutorów.
Sprawdź warunki.
2 yearswarranty
14 daysreturns
100%safe
Powiadomimy Cię, gdy ponownie pojawi się w magazynie.
Dane techniczne
- Automatyczna konfiguracja danych i prędkości.
- Automatyczna kontrola przepływu w RS485.
- Automatyczna prędkość transmisji od 300 bps do 115,2 Kb / s
- Optoizolacja do 3000 VDC.
- Zabezpieczenie elektryczne linii danych RS422 i RS485.
Produkty powiązane
Więcej informacji
Dwukierunkowy konwerter z RS232 na RS422 lub RS485. Standardy RS422
lub RS485 może transmitować w odległości do 1,2 km,
pokonanie bariery standardu RS232. Nie konieczne
dokonaj dowolnej konfiguracji, ponieważ wystarczy połączyć i obsługiwać.
Ma optoizolację, która obsługuje do 3000 VDC, a także dodaje
wewnętrzna ochrona przed wysokimi wstrząsami elektrycznymi lub różnicami
potencjału, który mógłby uszkodzić konwerter lub podłączone do niego urządzenia
on. Format szyny DIN do montażu na ścianie lub panelu montażowym
kompatybilny.
Dane techniczne
Dane techniczne
- Automatyczna konfiguracja danych i prędkości.
- Automatyczna kontrola przepływu w RS485.
- Automatyczna prędkość transmisji od 300 bps do 115,2 Kb / s
- Optoizolacja do 3000 VDC.
- Zabezpieczenie elektryczne linii danych RS422 i RS485.
- Wskaźniki LED zasilania, Tx i Rx.
- Obsługuje zasilanie z terminali RS422 lub RS485 lub z zewnętrznego źródła zasilania. Nie obejmuje zasilacza.
- Napięcie wejściowe obsługiwane od 10 VDC do 30 VDC.
- Port RS232 typ DB9 żeński.
- Sygnały RS232: TXD, RXD i GND.
- Połączenia terminali typu RS422 i RS485, które są akceptowane Kable AWG 12 do AWG 30.
- Sygnały RS422: 4 przewody pełnodupleksowe (TX +, RX +, TX-, RX-).
- Sygnały RS485: 2 przewody półdupleksowe (DATA +, DATA-).
- Odległość transmisji RS422 i RS485 do 1,2 km.
- Zużycie: 1,2 W.
- Rozmiar: 151 x 75 x 26 mm.
- Waga: 375 g
- Zamontowany w czarnej metalowej obudowie.
- Waga brutto: 360 g
- Wymiary produktu (szerokość x głębokość x wysokość): 15.1 x 7.5 x 2.6 cm
- Ilość paczek: 1
- Środki w pakiecie: 18.5 x 15.0 x 3.6 cm
- Master-pack: 10
Warunki techniczne
- AWG (Medida de los cables eléctricos)
- LED
- Comunicación Serie
- RS232
- RS485
- DIN
- VDC
- Carril DIN
AWG (Medida de los cables eléctricos)
AWG son las siglas de "American Wire Gauge" siendo esta una medida utilizada para representar las medidas de ancho y sección de cables.
A continuación exponemos una tabla de conversión AWG:
| AWG | Diam. mm | Area mm2 | AWG | Diam. mm | Area mm2 | |
| 1 | 7.35 | 42.40 | 16 | 1.29 | 1.31 | |
| 2 | 6.54 | 33.60 | 17 | 1.15 | 1.04 | |
| 3 | 5.86 | 27.00 | 18 | 1.024 | 0.823 | |
| 4 | 5.19 | 21.20 | 19 | 0.912 | 0.653 | |
| 5 | 4.62 | 16.80 | 20 | 0.812 | 0.519 | |
| 6 | 4.11 | 13.30 | 21 | 0.723 | 0.412 | |
| 7 | 3.67 | 10.60 | 22 | 0.644 | 0.325 | |
| 8 | 3.26 | 8.35 | 23 | 0.573 | 0.259 | |
| 9 | 2.91 | 6.62 | 24 | 0.511 | 0.205 | |
| 10 | 2.59 | 5.27 | 25 | 0.455 | 0.163 | |
| 11 | 2.30 | 4.15 | 26 | 0.405 | 0.128 | |
| 12 | 2.05 | 3.31 | 27 | 0.361 | 0.102 | |
| 13 | 1.83 | 2.63 | 28 | 0.321 | 0.0804 | |
| 14 | 1.63 | 2.08 | 29 | 0.286 | 0.0646 | |
| 15 | 1.45 | 1.65 | 30 | 0.255 | 0.0503 |
