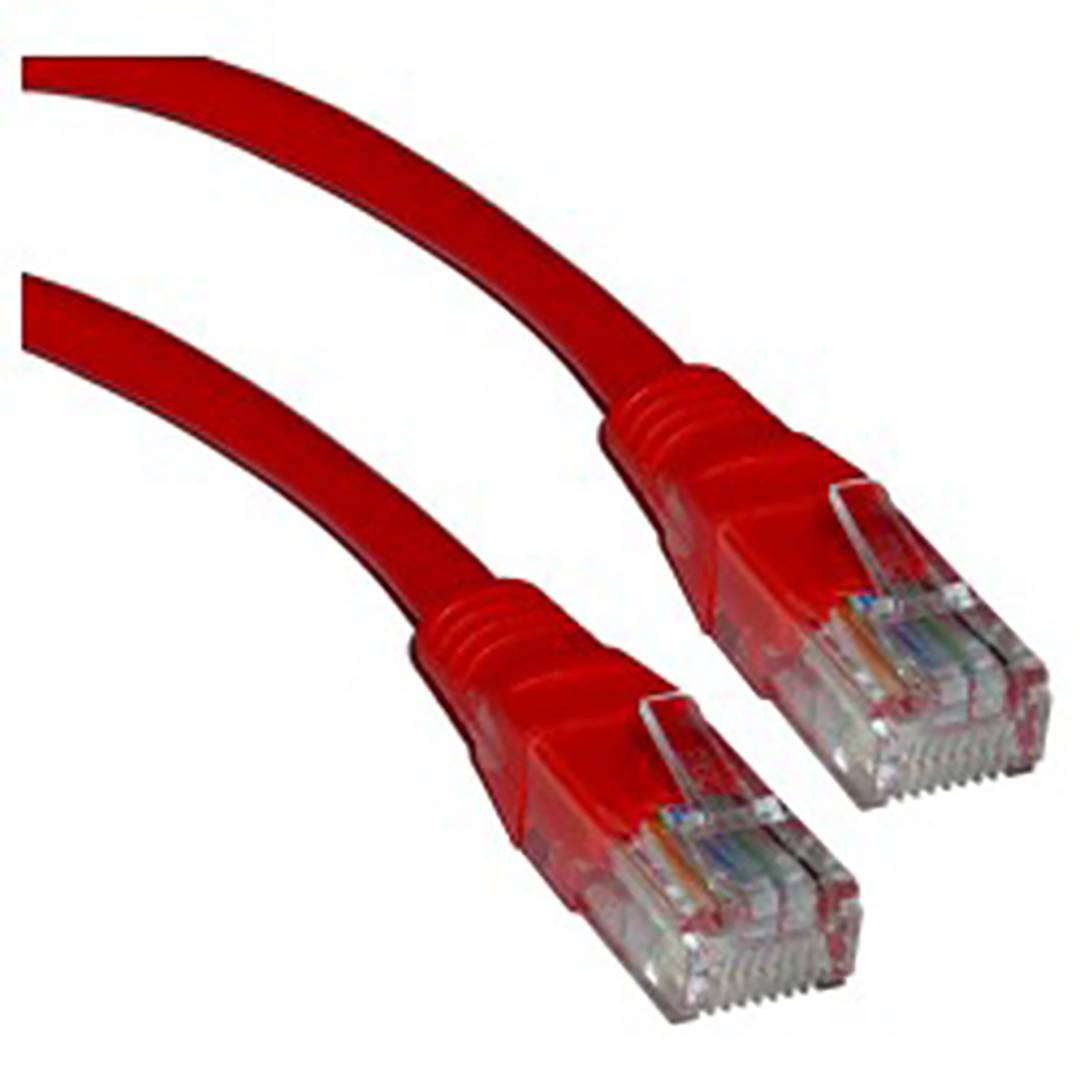

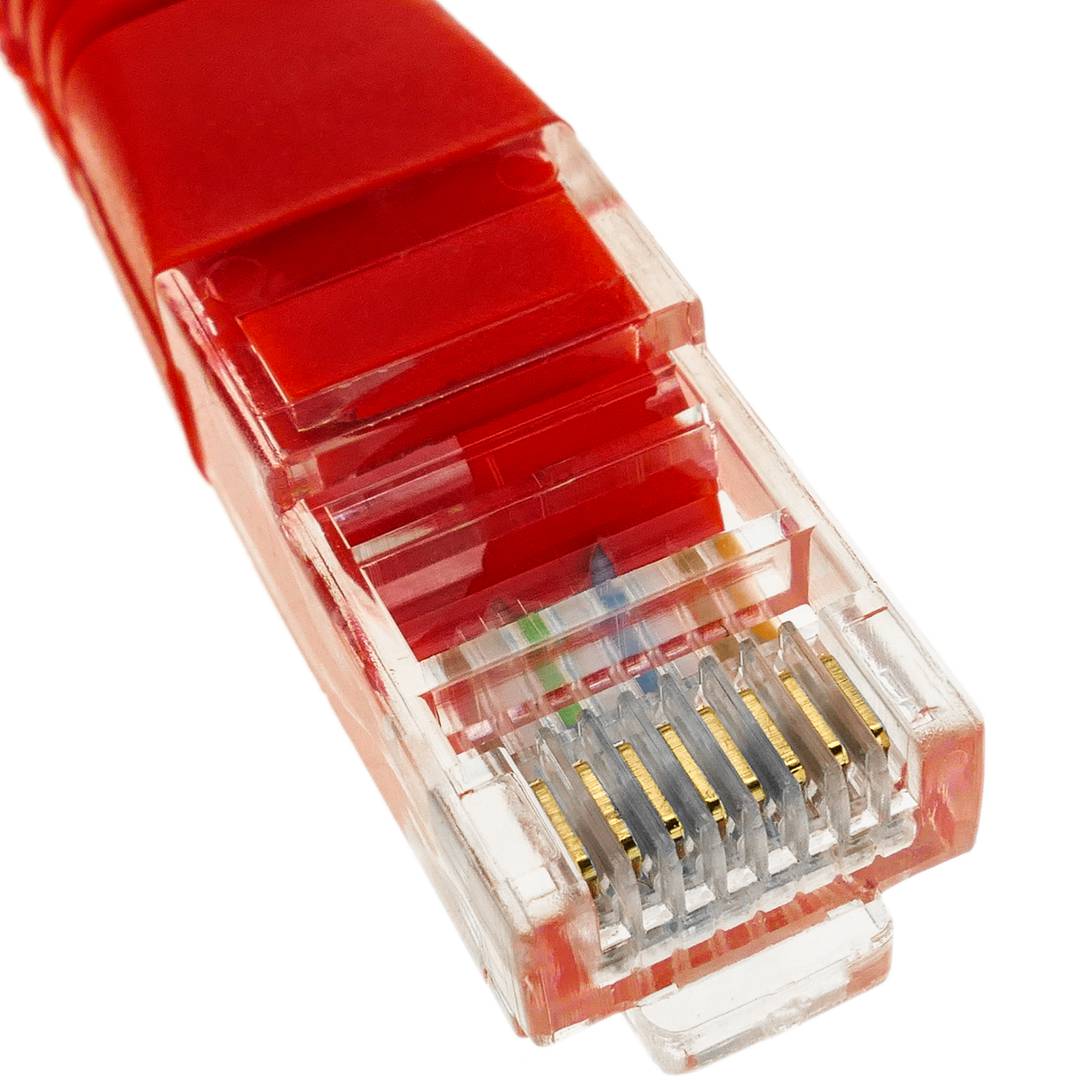

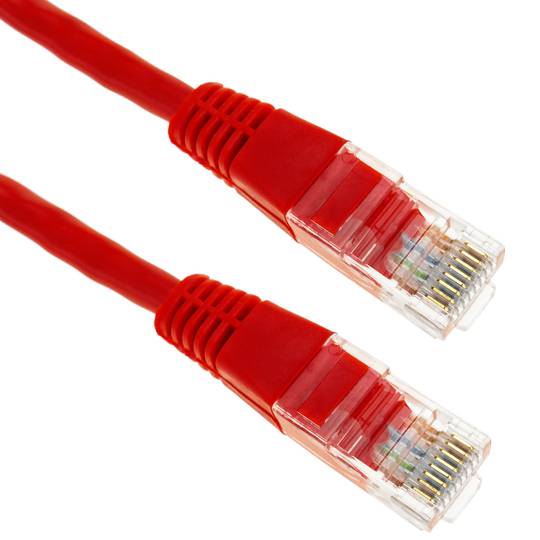

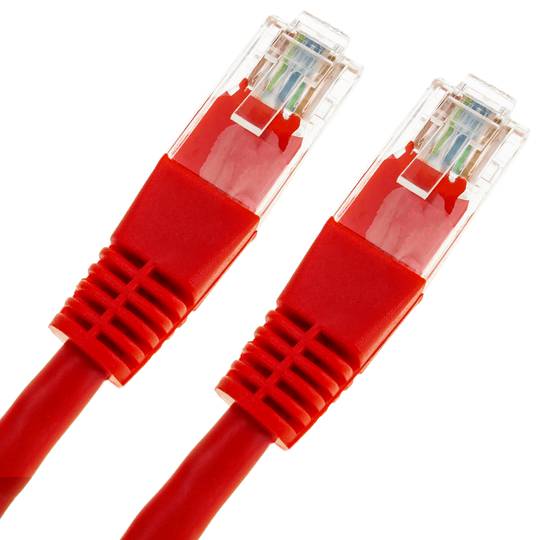

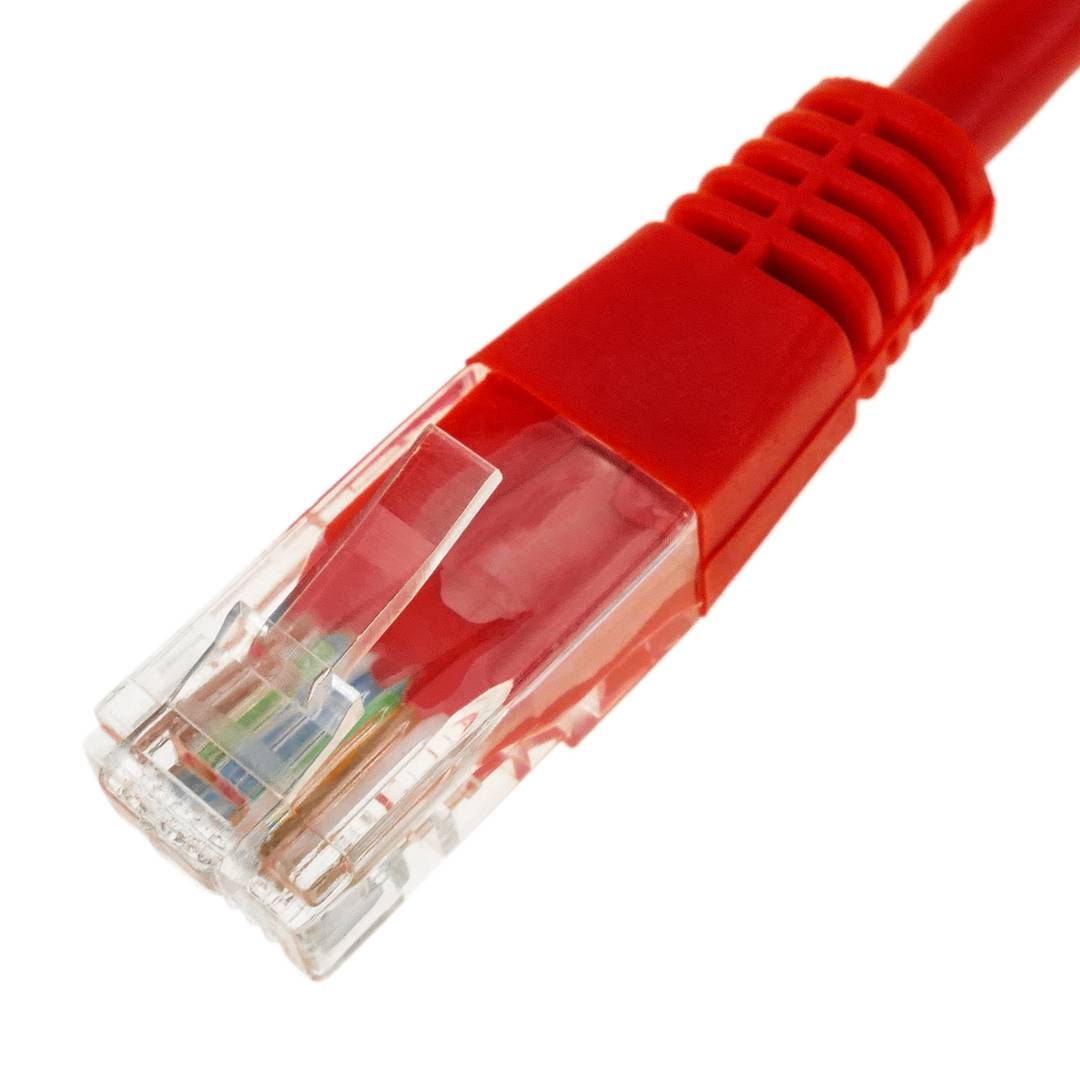

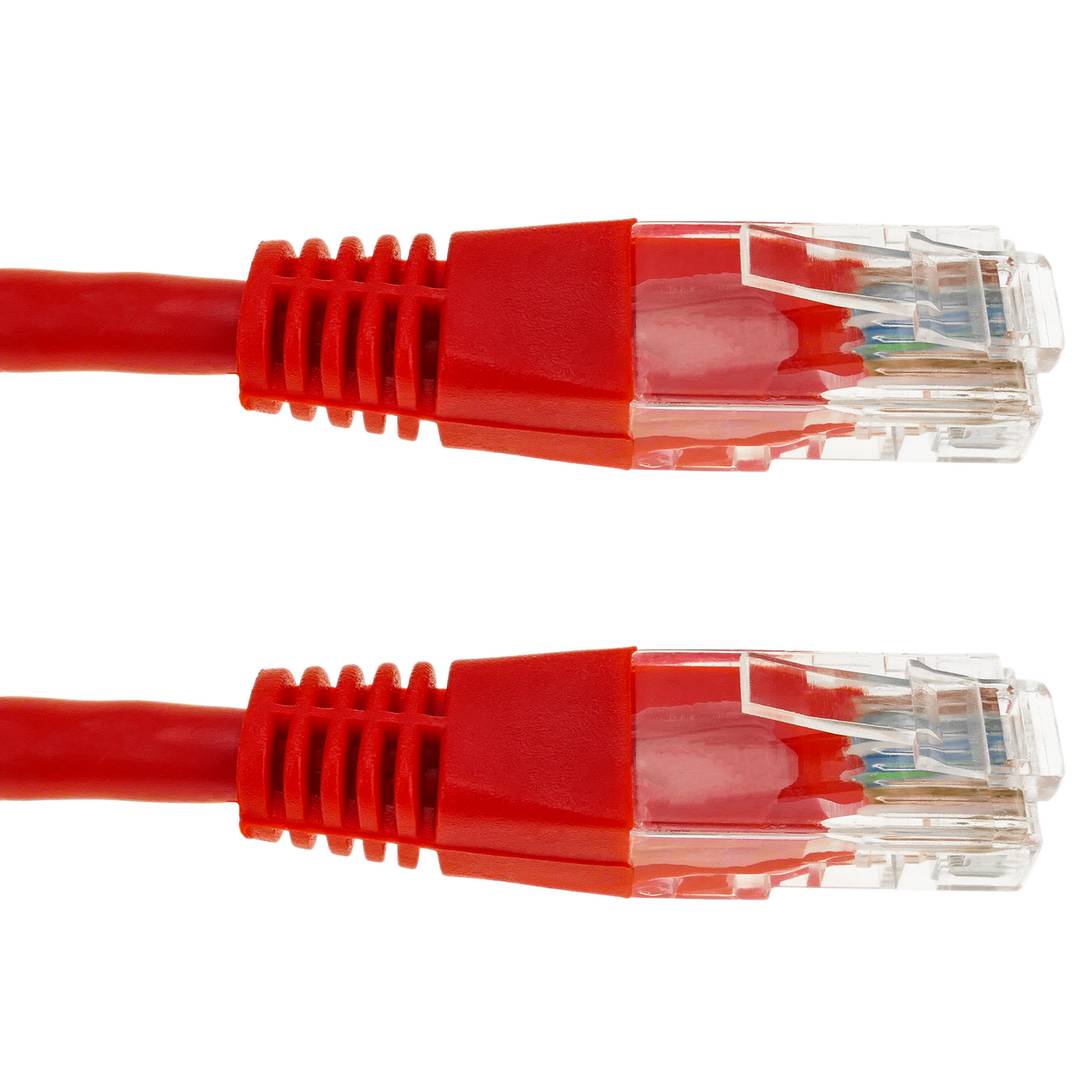

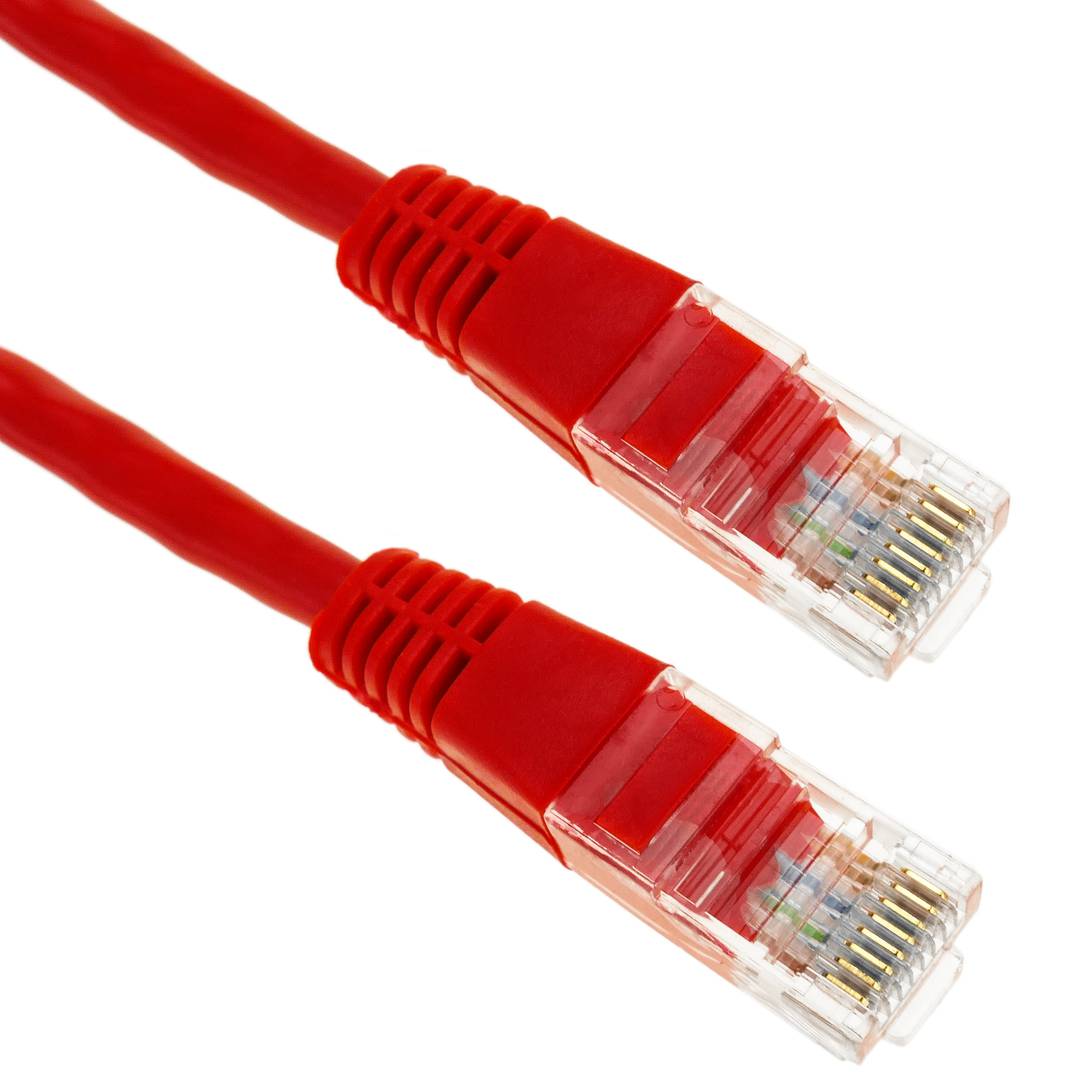

Sieć kablowa Ethernet 1.5m UTP kategoria 5e czerwony

PVC (polichlorek winylu) jest ekstrahowany z polimeryzacji monomeru chlorku winylu. Możemy podzielić PVC na dwie duże grupy, PVC sztywne i PVC elastyczne.

Sztywne: używane do budowy rur, rur, pojemników, akcesoriów narzędziowych, części części, rolet, okien itp.
Elastyczność: rura falis

UTP Es el cable de par trenzado normal y se le referencia por sus siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado). Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo. Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración. FTP Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación. Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante. Esta técnica permite tener características similares al cable apantallado. STP Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante. Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)

La alimentación a través de Ethernet (Power over Ethernet, PoE) es una tecnología que incorpora alimentación eléctrica a una infraestructura LAN estándar. Permite que la alimentación eléctrica se suministre a un dispositivo de red (switch, punto de acceso, router, teléfono o cámara IP, etc) usando el mismo cable que se utiliza para la conexión de red. Elimina la necesidad de utilizar tomas de corriente en las ubicaciones del dispositivo alimentado y permite una aplicación más sencilla de los sistemas de alimentación ininterrumpida (SAI) para garantizar un funcionamiento las 24 horas del día, 7 días a la semana.

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados. Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.) La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones. - Esquema de pines directo: EIA-568A Nº pin 1: BLANCO-VERDE Nº pin 2: VERDE Nº pin 3: BLANCO-NARANJA Nº pin 4: AZUL Nº pin 5: BLANCO-AZUL Nº pin 6: NARANJA Nº pin 7: BLANCO-MARRÓN Nº pin 8: MARRÓN EIA-568B Nº pin 1: BLANCO- NARANJA Nº pin 2: NARANJA Nº pin 3: BLANCO- VERDE Nº pin 4: AZUL Nº pin 5: BLANCO-AZUL Nº pin 6: VERDE Nº pin 7: BLANCO-MARRÓN Nº pin 8: MARRÓN - Esquema de pines cruzado: El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

Según la calidad y el tipo, los cables de red se clasifican en categorías que nos ayudan a saber las características de los mismos.

Las categorías de cables de red más utilizadas son:

- Categoría 5
- Categoría 5e
- Categoría 6
- Categoría 6a
- Categoría 7

Como se puede observar, la categoría 5e (enhanced o mejorada) y la categoría 6a (aumentada), son una mejora de las categorías 5 y 6, respectivamente, donde se ha mejorado la velocidad máxima y el ancho de banda.

Cuanto mayor es la categoría, mayor es la velocidad de transmisión de datos máxima, siendo la distancia máxima 100 metros según su estándar.

Puede observar una tabla donde muestra las 5 categorías, donde V es la velocidad máxima, D es la distancia máxima y MHz la frecuencia a la que puede trabajar.
