O acrônimo em inglês "HDMi" refere-se a "Interface multimídia de alta definição", ou seja, corresponde às iniciais da interface multimídia de alta definição.

A interface HDMi permite a transmissão de vídeo e áudio entre diferentes dispositivos, suportando as resoluções de vídeo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Versões diferentes do HDMi

HDMi 1.0
- dezembro de 2002.
- Transferência máxima de 4,9 Gbit / s.
- Suporta até 165 pixels / s no modo de vídeo (1080p 60Hz ou UXGA) e 8 canais / 192 kHz / 24 bits no modo de áudio.

HDMi 1.2
- agosto de 2005.
- Adicionado suporte para o One Bit Audio, usado no Super Audio CD, até 8 canais.
- Disponibilidade do HDMi tipo A para conectores de PC.

HDMi 1.3
- junho de 2006
- Largura de banda a 340 MHz.
- Taxa de dados de 10,2 Gbit / s.
- Dolby TrueHD e DTS-HD,

HDMi 1.4
- Envie vídeo e áudio em alta definição,
- dados e vídeo 3D.
- FullHD para XHD (alta definição expandida) até 4096 × 2160 pixels (24 quadros por segundo) ou 3840 × 2160 a (30 quadros por segundo).
- Canal de retorno de áudio que exigirá menos cabos para ter um sistema de som surround conectado à televisão.
- Conexão Ethernet embutida no próprio cabo com velocidades de até 100 Mbit / s.

HDMi 2.0
- setembro de 2013
- Largura de banda de até 18 Gbit / s
- Vídeo 4K a 50/60 (2160p)
- Até 32 canais de áudio para uma experiência imersiva multidimensional
- Frequência de áudio de até 1536kHz para máxima fidelidade de som
- Entrega simultânea de 2 streaming de vídeo para vários usuários na mesma tela
- Streaming de áudio para até 4 usuários
- Rádio Teatro Ângulo 21: 9
- Sincronização dinâmica de vídeo e áudio em streaming
- Extensões de comando CEC para controlar vários dispositivos a partir de um único ponto.


Tipos de HDMi

Tipo A (na imagem 1): é o conector mais padrão usado em quase todos os dispositivos.
Tipo B (na imagem 2): é um conector muito pouco usado.
Tipo C (na imagem 3): é um conector amplamente usado em tablets, smartphones e outros dispositivos.
Tipo D (na imagem 4): é um conector usado em smartphones.
Tipo E (na imagem 5): é um conector usado na conectividade do veículo.

Cabo UTP é par trançado padrão é conhecido por sua sigla UTP (Unshiedld Twiested Pair/par trançado sem blindagem). As principais vantagens deste cabo são seu baixo custo e facilidade de manuseio. Suas principais desvantagens são a taxa de erro mais elevada em comparação com outros tipos de cabos e suas limitações para trabalhar em altas distâncias sem regeneração. FTP é um tipo de teleféricoacteriza que cada par trançado é uniformemente durante a criação. Um rastreio abrangente de todos os pares é realizada por uma folha exterior apantallante. Esta técnica permite ter características semelhantes ao cabo blindado. STP é caracterizado pelo que cada par é coberta com uma malha de metal, da mesma forma que os cabos coaxiais, e o conjunto de pares é revestido com uma folha de apantallante. Citado com frequência com seu acrônimo STP (Escudo Twisted Pair/Par Trançado Blindado)

1080p é um nome alternativo para a resolução máxima usada em televisão de alta definição (HDTV). O número 1080 representa 1080 linhas de resolução de tela vertical, enquanto a letra p significa varredura progressiva e não entrelaçado.

HDCP (sigla para HDCP em Inglês, que significa proteção de conteúdo digital de alta largura de banda) é uma especificação desenvolvida pela Intel para controlar o conteúdo de áudio e vídeo digital que é transmitida através DisplayPort, conexões DVI, HDMI, Gigabit Video Interface (GVIF), ou Unified Display Interface (UDI). A especificação é proprietária, e suas implementações devem estar licenciadas, dos quais Digital Content Protection é responsável. É um tipo de gestão de direitos digitais.

VDC seria a abreviatura para Volt Corrente Contínua que traduzido seria volts de corrente contínua. A idéia deste tipo é corrente unidireccional à carga. A corrente contínua é normalmente produzida por baterias, termopares, células solares e um tipo de máquina elétrica dínamo. A corrente pode fluir em condutores tais como arames, mas pode também fluir através de semicondutores, isoladores ... No imago: 1 - corrente por impulso 2 - corrente contínua (DC) 3 - Corrente Alternada (AC) 4 - Corrente Variável

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

Podemos encontrar 3 tipos de conector, conector TS mono (ponta-manga), TRS (tip-ring-sleeve) e plugue estéreo TRRs (tip-ring-ring-sleeve), que é usado em mais dispositivos móveis, tablets, MP3 etc ...
Podemos diferença estes 3 tipos de conectores de acordo com seu diâmetro:

Conector de 1. 6,35 milímetros ou TS.
Conector minijack 3,5 milímetros ou 2. TRS, é a saída mais comum, geralmente usado em fones de ouvido de dispositivos portáteis.
3. 2,5 milímetros conector jack ou TRRs.

É constituída por um máximo de três peças de ligação a ser chamado de maior massa ou de polaridade negativa e dois menores tamanho localizado mais no sentido da extremidade do conector,
O chamado positivo que corresponde a cada canal, tal ficha de três parte pode transmitir sinais em dois canais separados, também conhecidos como sinais estéreo. Há uma versão mono, que consiste em apenas duas partes, um negativo e um positivo.

A. Protetor
B. Ramificação
C. Anel
D. Ponta
E. Ramificação
F. Ring (Signal direita)
G. Ponta (Signal Esquerda)

Dependendo da qualidade e tipo, cabos de rede são classificados em categorias que nos ajudam a conhecer as características deles.

As categorias de cabos de rede mais vulgarmente utilizados são os seguintes:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Como pode ser visto, categoria 5e (reforçada ou melhorada) e categoria 6A (Augmented), são uma melhoria das categorias 5e 6, respectivamente, que melhorou a velocidade de topo e a largura de banda.

Quanto maior for a categoria, maior é a velocidade de dados máxima, a 100 metros de distância máxima como padrão.

É possível ver uma tabela que mostra as categorias 5, onde V é a velocidade máxima, D é a frequência máxima MHz e que pode funcionar de distância.

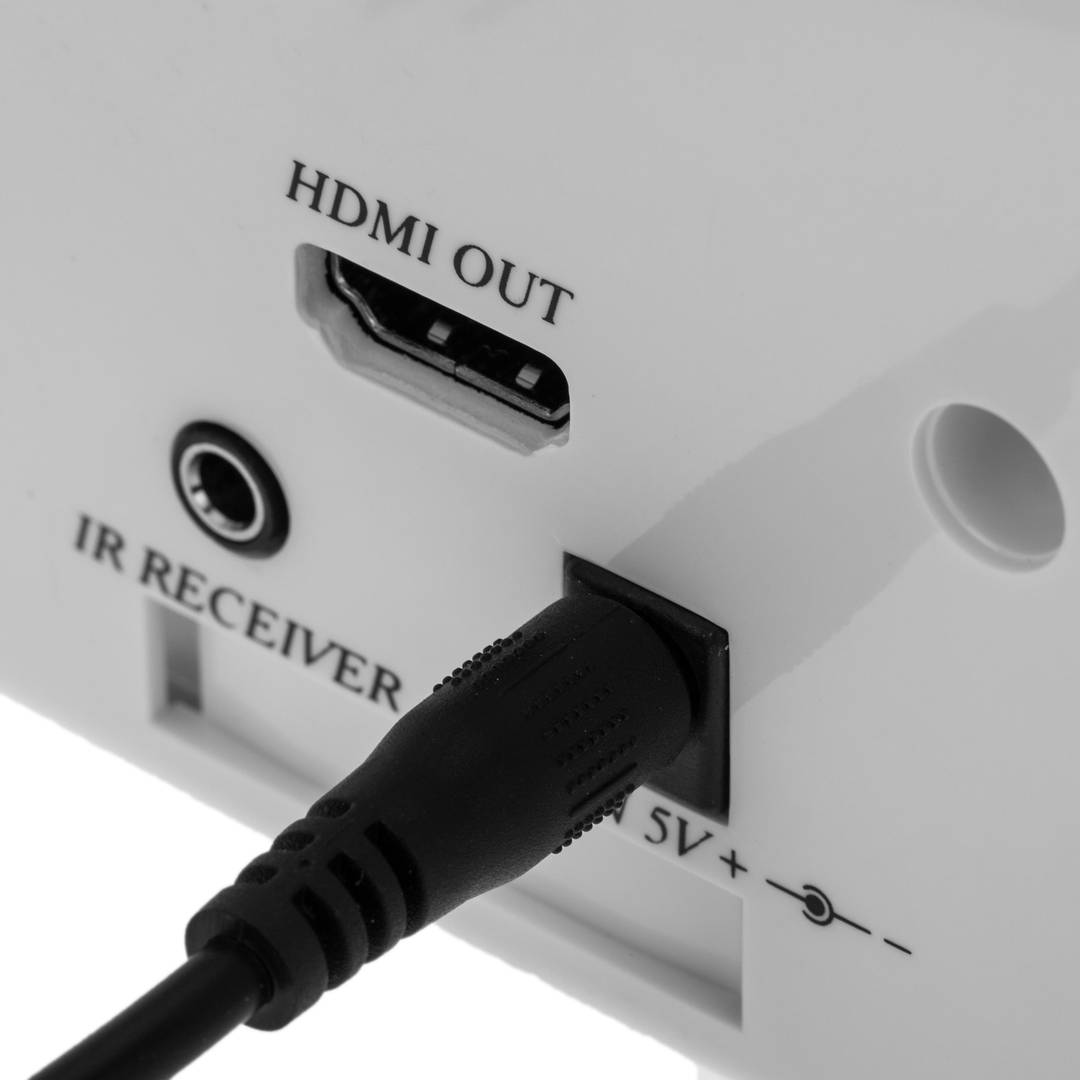

Entre os diferentes tipos de conectores para poder encontramos um dos mais comum, o jack DC. Usado na maioria das conexões em dispositivos electrónicos, tais como roteadores, laptops, impressoras etc ... é o mais utilizado devido à sua fácil instalação e conexão. Estes conectores são usados ??principalmente em fontes de alimentação e instalações DC.
O conector é assim ciliversão ndrica e encontrou seu formato formato de macho e fêmea (A). O conector macho consiste em parte de metal externo e interno e onde em cada viagens de energia, do lado interior para o pólo positivo e o lado de fora para o negativo é normalmente utilizado, mas podem variar de acordo com o fabricante.
Este tipo de conector é em muitos diâmetros, mais comuns são os 3,5 milímetros e 5,5 milímetros. Enquanto nós podemos einding várias medidas de comprimento e diâmetro exterior ou interior.
A instalação é simples, podemos encontrar vários tipos de conectores, solda par ou parafuso do bloco de terminais depende do usuário para escolher o mais adequado em suas instalações.
Ao adquirir o conector macho para uma reparação que sabemos o seu diâmetro, o comprimento e o diâmetro interno do conector. Se prosseguir comnova instalação para garantir que só nós conector macho e fêmea são das mesmas características.
