Um rack é um suporte de metal projetado para abrigar eletrônica, informática e equipamentos de comunicação. As medidas para a largura são normalizados para ser compatível com a maioria dos fabricantes de equipamentos. Eles também são chamados de racks, armários, armários ou armários. Cada coluna tem buracos em intervalos regulares chamado U unidades de rack (foto: 4) agrupados em grupos de três. A altura (Na foto:5) é prateleiras padronizadas e dimensões externas de 200 mm por 200 mm. Sendo normal que a partir de 4U para 46/47U tipos de largura de altura (foto: 7). Padrão 600 mm Tipos ou 800 mm de fundo (Foto: 6) A profundidade do quadro não é padronizado, como esta flexibilidade é concedida (Foto: 8) o equipamento. Os mais comuns são: - 450 milímetros - 600 milímetros - 800 milímetros - 900 milímetros - 1000 mm - 1200 milímetros Tipo de rack de 19 polegadas pode encontrar vários tipos de rack de 19 polegadas. Cremalheira Mural (Foto: 2): Utilizado para acomodar rede electrónica. Eles são o menor e são ancoradas à parede. Cremalheira Pie (na foto: 1): Eles são usados ??principalmente para servidores, UPS e eletrônica de rede. Abrir Rack (Na foto: 3): Racks rack aberto são apenas modelos disponíveisestrutura, eliminando portas e outros acessórios.

Um hertz é um ciclo por segundo, o que significa a repetição do ciclo como um evento. Por exemplo, é Hertz física que mede o número de vezes que para uma segunda onda (quer acústicos ou electromagnéticos) aplicado é repetida ou pode ser aplicado, entre outras utilizações, para as ondas do oceano que atingem o Praia vibrações por segundo ou um sólido. A quantidade que mede a frequência hertz é chamado,A este respeito, o inverso do período. Um hertz é uma frequência de oscilação de sofrer uma partícula ao longo de um período de um segundo.

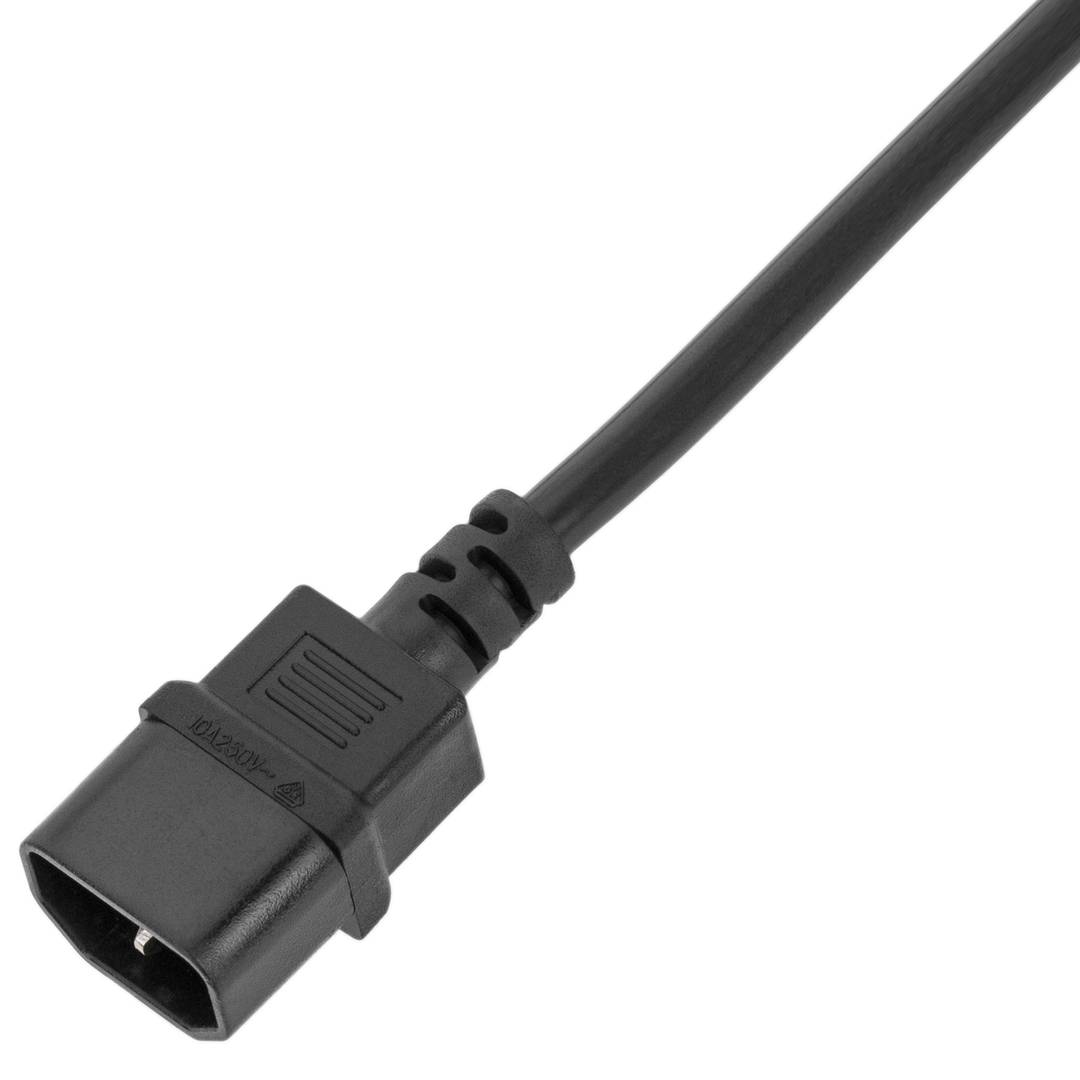

Conector IEC é o nome comum para um conjunto de treze conectores de alimentação (chamados as especificações do conector) e treze painéis de saída (chamada de entrada) especificação definida pela norma IEC 60320 (anteriormente IEC 320), da Comissão Electrotécnica Internacional ( IEC). Quando usado sem outros qualificadores, "IEC conector" normalmente se refere especificamente aos conectores C13 e C14.

O sistema de sinal de baixa tensão diferencial ou LVDS é um sistema de transmissão de transmissão de sinal de alta velocidade em meios baratos, tais como par trançado. Foi introduzido em 1994 e tornou-se popular em redes de computadores para transmissão de dados de alta velocidade. O objectivo da transmissão diferencial é capaz de recuperar mais facilmente o sinal no receptor, porque é mais fácil verificarque sinal é mais positivo do que o outro, você tem o potencial de sinal.

Em conector IEC ou cabo com uma base (geralmente de plástico) e uma ficha para ligação à tomada (plug), se colocarmos essas duas coisas que teríamos o SCHUKO nomeado é o conector global. O schuko não determinar o tipo de conector. Ele seria determinado pela especificação da Electrotechnical Commision Internacional (IEC). Deixamos uma pequena amostra de Schukos internacionalmente.

Existem várias alturas de armários de acordo com as necessidades de instalação, esta altura pode ser medido em unidades (U) da cremalheira.

Cada unidade de rack ou L é a distância entre cada separação horizontal para colocar acessórios diferentes dentro do rack. Esta distância é 1,75 polegadas equivalentes a 4.4445 cm de altura.

Por exemplo, se dizemos que um rack é 8U entender que tem 8 unidades para instalar dispositivo ouacessórios 4,44 cm.

Normalmente estes acessórios como bandejas, guias, trilhos, etc. ocupar uma unidade de U (1U), mas podemos encontrar outros dispositivos ou acessórios ocupam mais unidades, como o rack pode ser uma caixa de instalar um PC, UPS, etc. Deve ser dito que há também meia unidade de U (0,5 L), neste caso, uma unidade de rack podem ser instalados dois acessórios.

Portanto, sabiendo rack de unidades de ocupação dispositivos que vamos instalar saber a altura que precisamos para o nosso rack.

O tamanho da unidade de bastidor (L) é baseado na especificação do padrão para as cremalheiras, tal como definidos em EIA-310.
