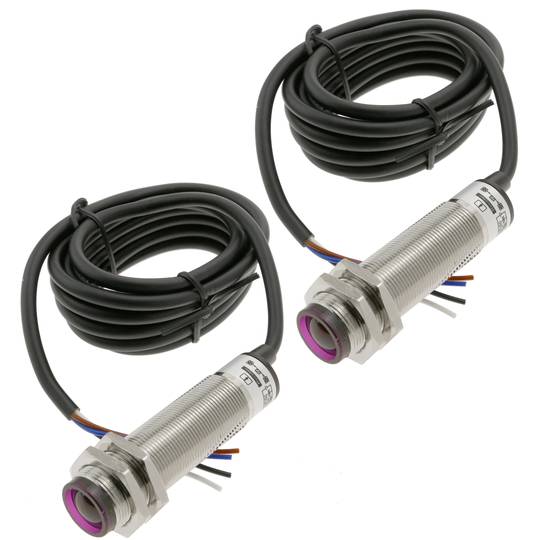

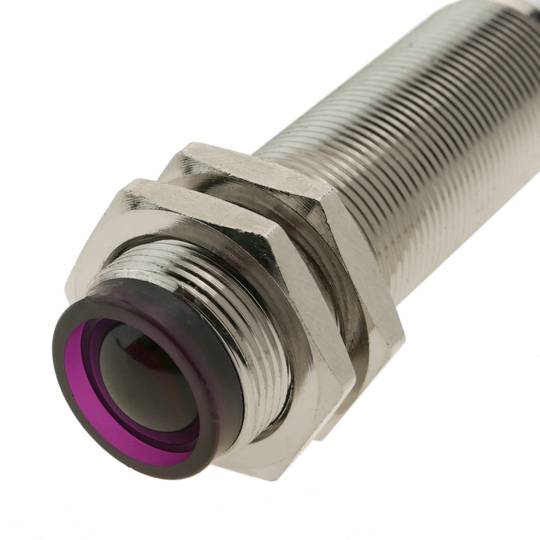

Interruptor sensor célula fotoeléctrica PNP NO+NC 10-36VDC M18 5m barreira

São iguais às fotocélulas reflexivas, o seu emissor e recetor encontram-se num único dispositivo, minimizando assim o seu tempo de instalação, uma vez que não é necessário alimentar um módulo emissor e um módulo recetor separadamente. Outra das vantagens destes tipos de fotocélulas é que, graças ao seu refletor, podem ser alcançadas distâncias de deteção bastante longas, ainda assim, não atingem o alcance que as do tipo barreira conseguem obter.

O seu funcionamento é simples e certamente já as viu instaladas em elevadores ou portas de estacionamento.

O dispositivo emite um feixe de luz para um refletor, este refletor reflete a luz de volta para o emissor, que será o encarregado de realizar a ação.

Ao contrário das células de deteção reflexivas, não se guiam pela cor do objeto, mas sim pelo seu grau de opacidade. O módulo emite um feixe de luz para um refletor, este refletor reflete a luz e o recetor recebe-a novamente; se um objeto se cruzar entre o refletor e o emissor, a luz é cortada pelo objeto e o recetor não recebe a luz.

Se, pelo contrário, o objeto fosse transparente ou translúcido, deixaria passar este feixe de luz e a fotocélula não detetaria o objeto.

O mesmo pode acontecer com objetos brilhantes ou polidos, estes podem chegar a atuar como o refletor, emitindo a luz de retorno, por isso é necessário avaliar previamente que tipo de fotocélula instalar de acordo com o caso e o objeto a detetar. Para evitar isto, existe um tipo de célula que dispõe de um filtro polarizado, que ajuda a atenuar este reflexo e minimiza o possível erro de deteção.

Graças a este tipo de fotocélulas com polarização, é possível detetar objetos quase transparentes ou objetos brilhantes que possam emitir reflexos indesejados.

Se falamos de automação industrial que vai encontrar diferentes termos relacionados projeto de circuito interno e do tipo de transmissor. PNP e NPN são dois transistores de junção bipolar (BJT ou chamados). Estes transistores são controlados por amplificação de corrente basicamente permitir mesmos através do circuito. Ambos NPN e PNP têm a mesma função, fornecer corrente amplificaçãovocê e/ou comutação. A única diferença é a maneira pela qual a energia atual ou é atribuído a cada um dos conectores.

• PNP (ou afundamento que apontam em Orgulhosamente) é um dos tipos mais usados de circuitos de transistores eléctricos, tal diferença na transistor recebe tensão positiva no seu terminal emissor e tensão negativa no terminal de base. A tensão positiva para o emissor permiteque a corrente flua a partir do emissor para o colector, como corrente negativa ali para a base. À medida que a tensão diminui a partir da base do transistor está ligada e as unidades por meio da potência na saída de carga.
• NPN (PNP ou por não apontando na) é outro transistor, ao contrário do PNP é mais rápido em sua comutação, uma vez que trabalha com referência 0V, tem menos imunidade a ruídos e uma queda menor dezSion. Este tipo de transistor funciona caminho completamente oposto ao PNP. O transistor NPN recebe uma tensão positiva no terminal colector. Esta tensão positiva permite que a corrente flua através do colector para o emissor, com tensão suficiente para ligar o transistor de base. Como a corrente aumenta na base, o transistor é cada vez mais activa até estarem completamente conduz a partir do colector para o emissor e o enc

É um dos detectores modelos fotocélulas mais econômicos, mas contra um dos menos recomendado em situações com alta umidade ou poeira ou sujo. Distancia de recepção também pode ser encurtado ao contrário da barreira, por isso não temos essa gama de detecção. Este fator está diretamente ligada com a cor do objeto, já que a luz emitida deve saltar sobre, não teráo mesmo índice de reflexão objeto preto (de absorção de luz) a um (luz saltando) objecto alvo, por conseguinte, objectos de cor clara, será detectado com melhor fotocélula auto-reflexiva.
Tais sensores ao contrário da barreira, o transmissor e o receptor estão em um único dispositivo. O emissor emite luz sobre o objecto, após as rejeições de luz e este objecto é recepcionada receptor, que será responsável pela execução da acção, tal como parar uma fita, adicione uma unidade, acionar um mecanismo, etc.
Sendo uma instalação de dispositivo único é minimizado, pois é necessário apenas inserir um ponto, ao contrário da barreira são dois pontos. Eles são ideais para instalações onde é difícil ou nenhum espaço para colocar o dispositivo receptor.
Este tipo de fotocélulas podem ser divididos em 3 grupos,auto-reflectoras fotocélulas eStandards ou sem supressão de fundo, fotocélulas auto-reflexo com supressão de fundo (BGS, supressão do fundo) e auto-reflexivo fotocélulas primeiro plano (FGS, supressão de primeiro plano)

• Fotocélulas reflexiva ou sem supressão de fundo (os eStandards) são aqueles em que a sua distância de detecção é afectada pela cor do objecto detectado. Como resultado de esta pequena desvantagem éestes sensores têm melhorado a criação de duas variantes, com supressão de fundo e de supressão de primeiro plano.
• Fotocélulas reflexiva ou supressão de fundo funcionam da mesma maneira como acima, mas também usar várias triangulações de luz para calcular a posição exacta em que o objecto é localizado. Graças a estas triangulações o sensor é capaz de ignorar qualquer coisa que possa estar por trás ypueda interferir com a detecção, de modo que não são afectadas por mais leves cores, formas ou brilho do objecto.
• Fotocélulas reflexiva primeiro plano supressão são aqueles que funcionam da mesma forma como a supressão de fundo, mas centra-se na superfície do fundo, ajustar a zona de detecção a esta distância. Basicamente, o que o sensor é concentrar-se na parte inferior e detectar qualquer objetoestá posicionado por cima da referida parte inferior, por exemplo, o sistema é usado para detectar objectos sobre um transportador de correia ou qualquer outra superfície.

O sensor de feixe é, possivelmente, um dos mais utilizados devido à sua simplicidade de utilização, de fácil instalação e sensores de funcionamento fiável.
A sua operação é simples, o transmissor é colocado em linha com o receptor ser opostas uma outra. Com esta distribuição aspectos externos, tais como sujidade, poeira, humidade menor efeito sobre o seu funcionamento.
Este tipo de sensores tem uma barreira gama de detecção muito mais elevado para o resto, podemos dizer que ser um transmissor e um receptor de tais sensores são incapazes de detectar colore objetos como eles podem fazer outros sensores e deve levar em conta que estes sensores emitem uma luz que é capturada pelo emissor, de atravessar a barreira fazer com um objecto transparente ou translúcido não será activado, uma vez que o feixe de luz através do objecto atingido, portanto, apenas por eé válido para objetos com um alto grau de opacidade.
Tais sensores são utilizados em sistemas de segurança e automação, tal abertura ou fecho de uma porta ou barreira, desencadeamento de um alarme, etc.
A ser confrontados, o emissor emite um feixe de luz para o receptor se o receptor está a receber o feixe de luz estará no modo de espera para actuar. Em quando um objecto passa entre o emissor e receptor de corte visão directa e deixando o receptor sem receber a luz vai activar a função para o qual foi programado, por exemplo, uma porta de segurança, a porta permanece fechada, enquanto que o feixe de luz é recebida pelo receptor, se uma pessoa passa entre os dois emissores e um feixe de luz irá ser interrompido pelo corpo da pessoa, de modo que o ato sensor de abertura da porta.

VDC seria a abreviatura para Volt Corrente Contínua que traduzido seria volts de corrente contínua. A idéia deste tipo é corrente unidireccional à carga. A corrente contínua é normalmente produzida por baterias, termopares, células solares e um tipo de máquina elétrica dínamo. A corrente pode fluir em condutores tais como arames, mas pode também fluir através de semicondutores, isoladores ... No imago: 1 - corrente por impulso 2 - corrente contínua (DC) 3 - Corrente Alternada (AC) 4 - Corrente Variável

Sensores ópticos são aquelas que actuam sensores de fecho ou de abertura, dependendo da intensidade da luz que recebe do circuito.
O sistema consiste de um sistema transmissor responsável pela emissão de luz e um sistema receptor, responsável pela gestão da função de acordo com a luz recebida.
Podemos encontrar vários tipos de sensores fotoelétricos embora possamos dividi-los em vários grupos barreira de luz mais genérico (A), Auto-reflexivo (B) e o reflector reflectora (C).
