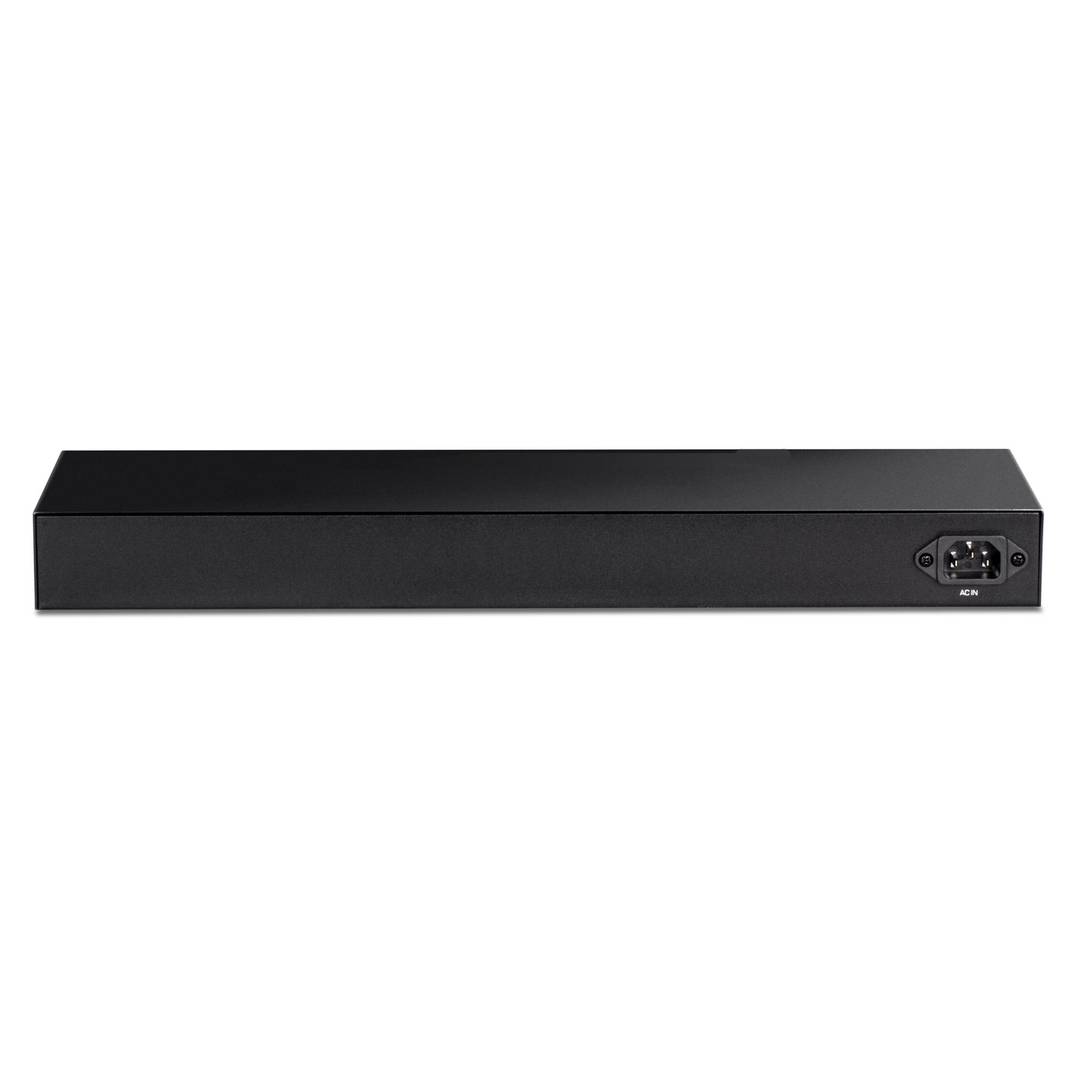

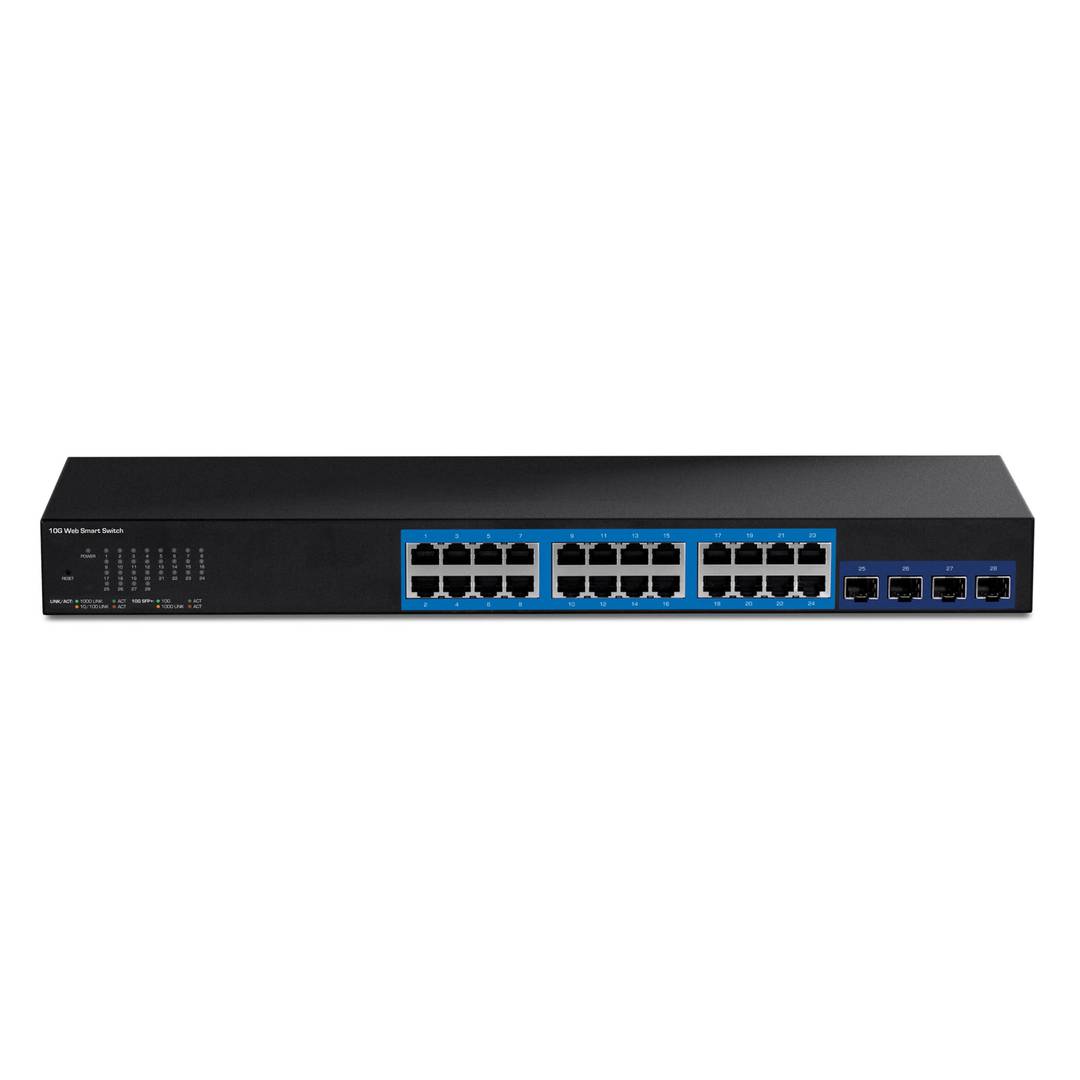

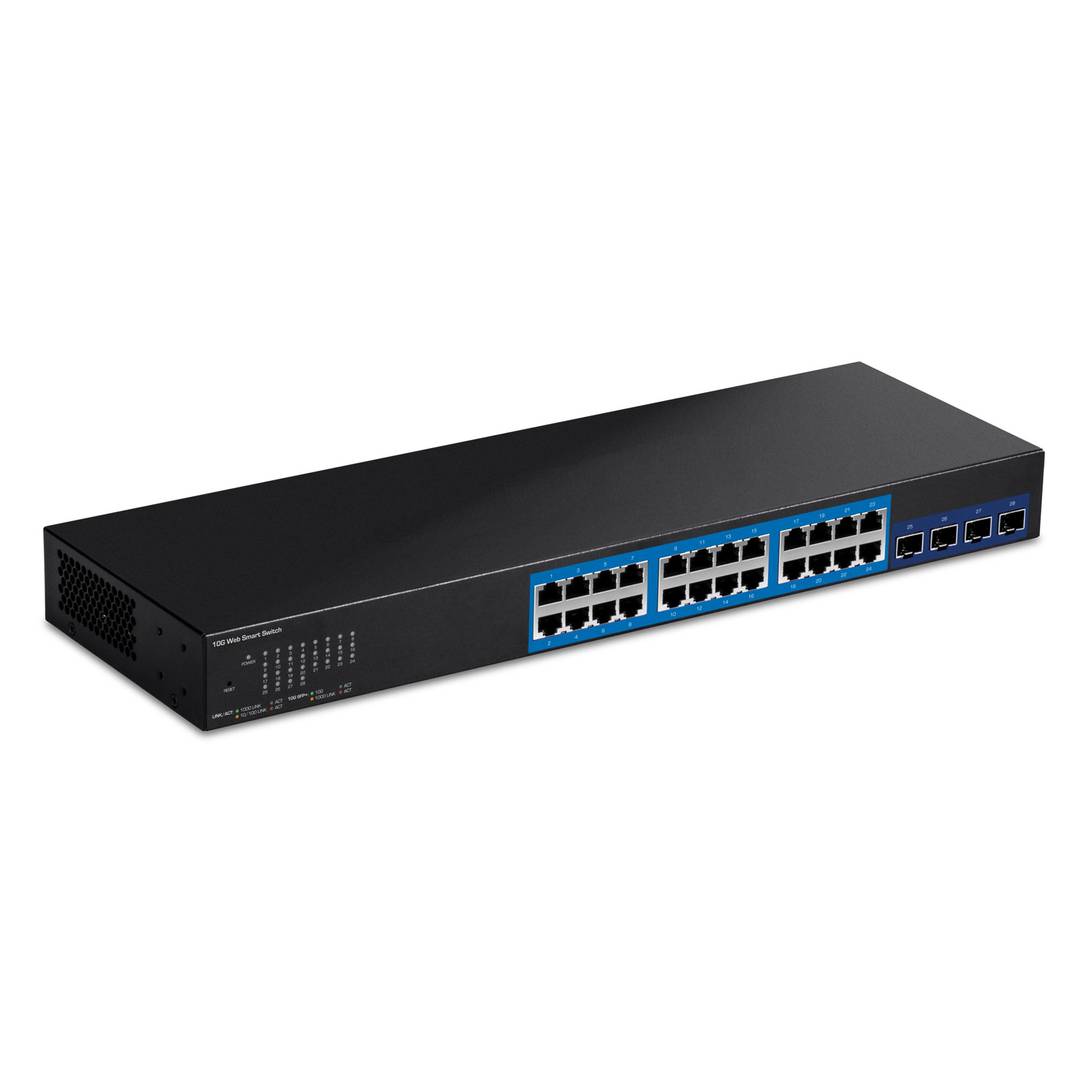

Switch PoE 10/100/1000 Mbps IEEE802.3ae/ad com 24 portas e 4 SFP+ para rack de 19".

Um rack é um suporte de metal projetado para abrigar eletrônica, informática e equipamentos de comunicação. As medidas para a largura são normalizados para ser compatível com a maioria dos fabricantes de equipamentos. Eles também são chamados de racks, armários, armários ou armários. Cada coluna tem buracos em intervalos regulares chamado U unidades de rack (foto: 4) agrupados em grupos de três. A altura (Na foto:5) é prateleiras padronizadas e dimensões externas de 200 mm por 200 mm. Sendo normal que a partir de 4U para 46/47U tipos de largura de altura (foto: 7). Padrão 600 mm Tipos ou 800 mm de fundo (Foto: 6) A profundidade do quadro não é padronizado, como esta flexibilidade é concedida (Foto: 8) o equipamento. Os mais comuns são: - 450 milímetros - 600 milímetros - 800 milímetros - 900 milímetros - 1000 mm - 1200 milímetros Tipo de rack de 19 polegadas pode encontrar vários tipos de rack de 19 polegadas. Cremalheira Mural (Foto: 2): Utilizado para acomodar rede electrónica. Eles são o menor e são ancoradas à parede. Cremalheira Pie (na foto: 1): Eles são usados ??principalmente para servidores, UPS e eletrônica de rede. Abrir Rack (Na foto: 3): Racks rack aberto são apenas modelos disponíveisestrutura, eliminando portas e outros acessórios.

Power over Ethernet Poder over Ethernet (PoE) é uma tecnologia que incorpora poder de uma infra-estrutura de LAN padrão. Ele permite que a energia seja fornecida a um dispositivo de rede (switch, ponto de acesso, roteador, telefone IP ou câmera, etc) usando o mesmo cabo utilizado para a conexão de rede. Elimina a necessidade de tomadas elétricas em locais DISPOSITIVOS

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

Existem várias alturas de armários de acordo com as necessidades de instalação, esta altura pode ser medido em unidades (U) da cremalheira.

Cada unidade de rack ou L é a distância entre cada separação horizontal para colocar acessórios diferentes dentro do rack. Esta distância é 1,75 polegadas equivalentes a 4.4445 cm de altura.

Por exemplo, se dizemos que um rack é 8U entender que tem 8 unidades para instalar dispositivo ouacessórios 4,44 cm.

Normalmente estes acessórios como bandejas, guias, trilhos, etc. ocupar uma unidade de U (1U), mas podemos encontrar outros dispositivos ou acessórios ocupam mais unidades, como o rack pode ser uma caixa de instalar um PC, UPS, etc. Deve ser dito que há também meia unidade de U (0,5 L), neste caso, uma unidade de rack podem ser instalados dois acessórios.

Portanto, sabiendo rack de unidades de ocupação dispositivos que vamos instalar saber a altura que precisamos para o nosso rack.

O tamanho da unidade de bastidor (L) é baseado na especificação do padrão para as cremalheiras, tal como definidos em EIA-310.

segundo (50hz). A tensão gerada muda na forma de onda senoidal, portanto, não é constante.

Na imagem:

1. Corrente por pulsações.
2. Corrente direta (DC).
3. Corrente alternada (AC).
4. Corrente Variável
