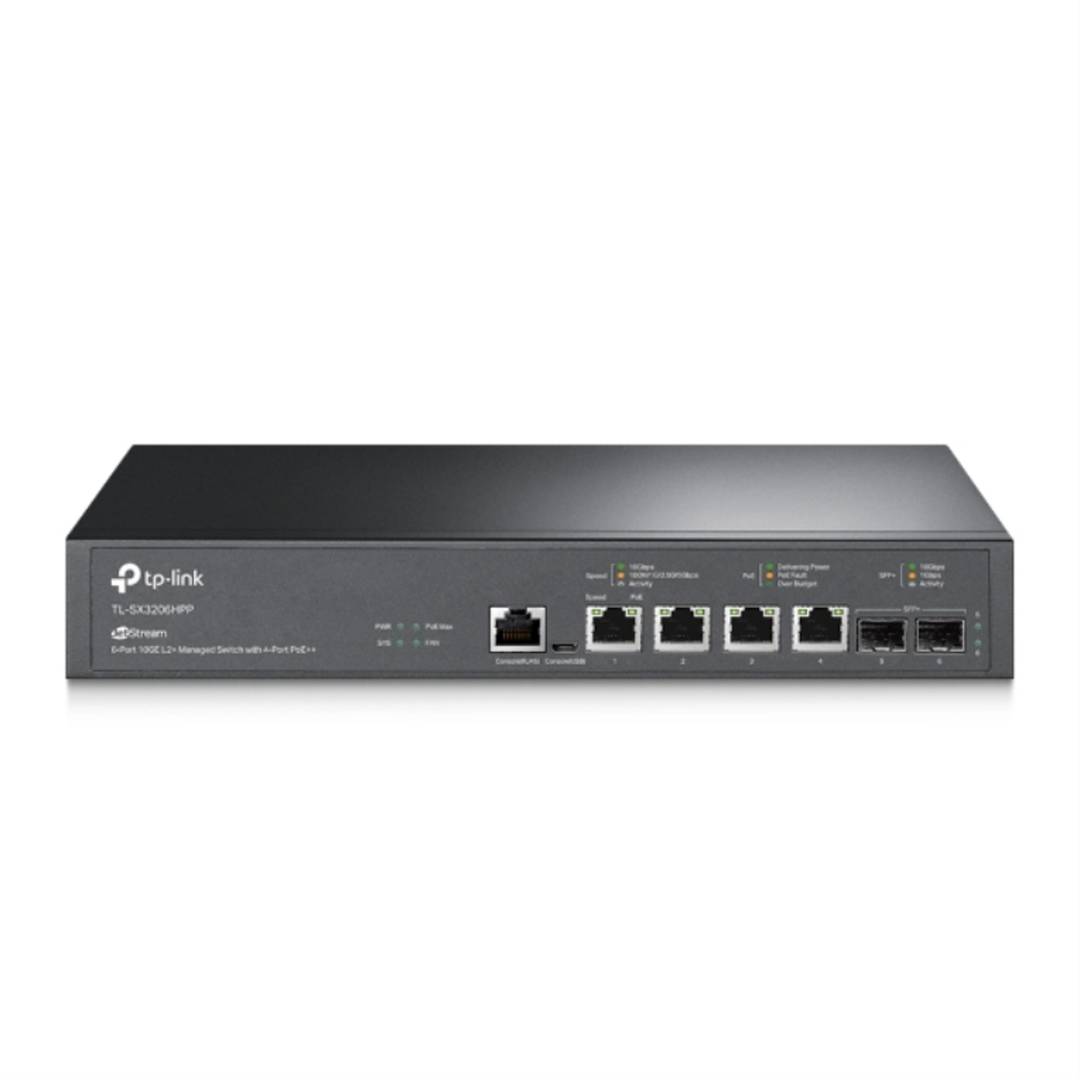

Switch TP-Link Omada TL-SX3206HPP/L2+, 4x10G POE++, 2xSFP+, com porta de console RJ45

ansferencia até 480 Mbit/s (60 MB/s) (SuperSpeed ??USB 3.0) taxa de transferência de até 4,8 Gbit/s (600 MB/s) tipos de conectores 1 - USB tipo A (4 pinos) 2. - USB tipo B (4 pinos) 3 - Mini-A (5 pinos) 4 - Mini-B (5 pinos) 5 - Micro A (5 pinos) 6 - Micro B (5 pinos)

Um rack é um suporte de metal projetado para abrigar eletrônica, informática e equipamentos de comunicação. As medidas para a largura são normalizados para ser compatível com a maioria dos fabricantes de equipamentos. Eles também são chamados de racks, armários, armários ou armários. Cada coluna tem buracos em intervalos regulares chamado U unidades de rack (foto: 4) agrupados em grupos de três. A altura (Na foto:5) é prateleiras padronizadas e dimensões externas de 200 mm por 200 mm. Sendo normal que a partir de 4U para 46/47U tipos de largura de altura (foto: 7). Padrão 600 mm Tipos ou 800 mm de fundo (Foto: 6) A profundidade do quadro não é padronizado, como esta flexibilidade é concedida (Foto: 8) o equipamento. Os mais comuns são: - 450 milímetros - 600 milímetros - 800 milímetros - 900 milímetros - 1000 mm - 1200 milímetros Tipo de rack de 19 polegadas pode encontrar vários tipos de rack de 19 polegadas. Cremalheira Mural (Foto: 2): Utilizado para acomodar rede electrónica. Eles são o menor e são ancoradas à parede. Cremalheira Pie (na foto: 1): Eles são usados ??principalmente para servidores, UPS e eletrônica de rede. Abrir Rack (Na foto: 3): Racks rack aberto são apenas modelos disponíveisestrutura, eliminando portas e outros acessórios.

Como dispositivos eletrônicos, como telefones móveis continuam a ficar menor, a maioria dos novos dispositivos estão incorporando conectores USB micro. Criado em 2007, os conectores USB micro são menores do que os seus homólogos mini-USB e têm um ciclo de vida de pelo menos 10.000 conexões e desconexões. O objetivo do projeto é reduzir as chances de danos esforços perpendicularou horizontal. O USB micro com cinco pinos, que pinos conectores USB identificação (ID) Micro AB trabalho especial. Conectores AB com NIP pode permitir que o dispositivo funcione como um conector de A ou B com a tecnologia norma USB. Isto dá os novos telefones inteligentes e outros dispositivos a opção de atuar como um dispositivo de armazenamento única ou como proviela está ensinando ação tiva.

Os conectores USB Mini são menores do que suas contrapartes convencionais e têm quinto USB pinos. O quinto pino é conhecido como o ID do pino e tipicamente não é usado em conectores mini USB. Ele foi projetado para permitir que mais tarde melhorou a tecnologia USB. Os conectores USB Mini tem um ciclo de vida de pelo menos 5.000 conexões e desconexões, que acomoda a natureza móvel dos dispositivos que são designed para interagir. Os conectores USB padrão são geralmente usados ??com dispositivos que estão estacionárias e não desligada muitas vezes.

USB 3.0 é a segunda grande revisão do Bus (USB) Universal Serial conectividade padrão para a computação. USB 3.0 tem velocidades de transmissão de até 5 Gbit/s, que é 10 vezes mais rápido que USB 2.0 (480 Mbit/s). Tipos de conectores 1 - tipo USB Um plug 2-3 USB tipo A fêmea - USB tipo B 4 - Micro USB B

Power over Ethernet Poder over Ethernet (PoE) é uma tecnologia que incorpora poder de uma infra-estrutura de LAN padrão. Ele permite que a energia seja fornecida a um dispositivo de rede (switch, ponto de acesso, roteador, telefone IP ou câmera, etc) usando o mesmo cabo utilizado para a conexão de rede. Elimina a necessidade de tomadas elétricas em locais DISPOSITIVOS

USB-C versão USB reversível chamados cabos USB USB Tipo C Tipo C ou USB reversível. O importante é este tipo de USB é que ele tem superior e inferior. Então você pode salvar os golpes que são dadas involuntariamente para ligar o conector de cabeça para baixo. Ele também é caracterizada em que, quando conectado fará um audível "clique em". Os cabos USB USB-C ou reversíveis pode ser de até 10 Gbps e suporte USB 3.0, 3.1Use é estimada até 10.000 aplicações e tem algumas medidas de 8,4 milímetros x 2,6 milímetros também é compatível com USB 3.1 e USB indicar criadores

Gbps (Gb/s, Gbit/s) é a velocidade com que a informação é transmitida. É normalmente usado para medir a velocidade informações nos endereços ADSL/fibra transmissíveis.

• 1 Gb/s é equivalente a 1.000 milhões b/s.
• 1 Gb/s é equivalente a 1.000.000 kb/s.
• 1Gb/s equivale a 1.000 Mb/s.

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

Dependendo da qualidade e tipo, cabos de rede são classificados em categorias que nos ajudam a conhecer as características deles.

As categorias de cabos de rede mais vulgarmente utilizados são os seguintes:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Como pode ser visto, categoria 5e (reforçada ou melhorada) e categoria 6A (Augmented), são uma melhoria das categorias 5e 6, respectivamente, que melhorou a velocidade de topo e a largura de banda.

Quanto maior for a categoria, maior é a velocidade de dados máxima, a 100 metros de distância máxima como padrão.

É possível ver uma tabela que mostra as categorias 5, onde V é a velocidade máxima, D é a frequência máxima MHz e que pode funcionar de distância.
