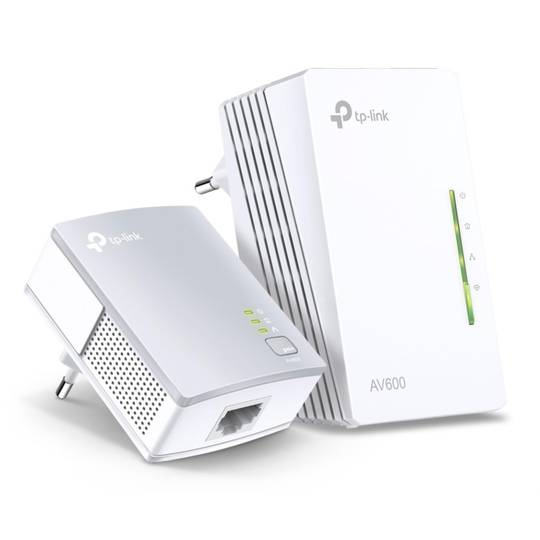

O PLC é um sistema para conectar a rede Ethernet usando o cabo elétrico comum em qualquer casa ou escritório. Pegue a rede elétrica em uma rede digital que transmite dados a quase a mesma velocidade como se um cabo de rede está conectado. É uma tecnologia que está pegando muitos seguidores pela facilidade de instalação, como entre os dois PLC não é necessário utilizar qualquer cabo de rede. O sistema PLCHomePlug conecta dois, em que um deles está ligado por um cabo à rede e a outra está ligada a um computador ou outro dispositivo por meio do cabo de rede. Os conversores PLC transmitidos na faixa de freqüentes médias e altas. Velocidade assimétrica pode chegar a 2,7 Mbit/s.

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

A tecnologia Wi-Fi é um mecanismo de comunicação sem fios entre dispositivos. Esta tecnologia permite que você conecte dispositivos como computadores, laptops, celulares etc... a Internet ou se comunicar com os próprios dispositivos.

Os aplicativos podem ser vários, entre os mais comuns são os pontos de acesso, ideais para dar e compartilhar um sinal de conexão com vários dispositivos. Ele é a configuração típica de um utilizador doméstico.
Repeater, ideal para repetir e amplificar o sinal fraco.

O poder eo alcance entre dispositivos depende basicamente da antena e seu hardware.

Os sinais sem fios funcionam sob uma regulamentação padrão unificado, o padrão que é baseado no IEEE 802.11. Estes incluem IEEE 802.11b, IEEE 802.11ge 802.11n IEEE trabalhando em 11 Mbit/s, 54 Mbit/s e 300 Mbit/s, respectivamente.
Ser qualquer dispositivo com um protocolo padronizado tal tecnologia pode conectar a outro usando a mesma tecnologia, tornando-se uma espécie de conexão universal.

As redes sem fio são caracterizados pela facilidade e conveniência de fazer as ligações em infra-estrutura, uma vez que não é necessária a realização de instalações de cabos de rede.
também permite ligar uma série de dispositivos para um único nó.

Dependendo da qualidade e tipo, cabos de rede são classificados em categorias que nos ajudam a conhecer as características deles.

As categorias de cabos de rede mais vulgarmente utilizados são os seguintes:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Como pode ser visto, categoria 5e (reforçada ou melhorada) e categoria 6A (Augmented), são uma melhoria das categorias 5e 6, respectivamente, que melhorou a velocidade de topo e a largura de banda.

Quanto maior for a categoria, maior é a velocidade de dados máxima, a 100 metros de distância máxima como padrão.

É possível ver uma tabela que mostra as categorias 5, onde V é a velocidade máxima, D é a frequência máxima MHz e que pode funcionar de distância.

Existem várias alturas de armários de acordo com as necessidades de instalação, esta altura pode ser medido em unidades (U) da cremalheira.

Cada unidade de rack ou L é a distância entre cada separação horizontal para colocar acessórios diferentes dentro do rack. Esta distância é 1,75 polegadas equivalentes a 4.4445 cm de altura.

Por exemplo, se dizemos que um rack é 8U entender que tem 8 unidades para instalar dispositivo ouacessórios 4,44 cm.

Normalmente estes acessórios como bandejas, guias, trilhos, etc. ocupar uma unidade de U (1U), mas podemos encontrar outros dispositivos ou acessórios ocupam mais unidades, como o rack pode ser uma caixa de instalar um PC, UPS, etc. Deve ser dito que há também meia unidade de U (0,5 L), neste caso, uma unidade de rack podem ser instalados dois acessórios.

Portanto, sabiendo rack de unidades de ocupação dispositivos que vamos instalar saber a altura que precisamos para o nosso rack.

O tamanho da unidade de bastidor (L) é baseado na especificação do padrão para as cremalheiras, tal como definidos em EIA-310.
