Ele dá a distância de transmissão. Tipos de fibra óptica

• Monomodo (modo single): Apenas um modo de luz se propaga. Permitir distâncias de até 400 km e velocidades muito altas. O tamanho usual de 9/125 mícrons fibra é.
• Multimodo (multi mode): A luz é espalhada por mais de uma maneira. . Usado para a transmissão de perto, não mais de 2 km de fibras multimodo típica estão de acordo com a ISO: OM1 (62.5/125 mícrons 1 Gbit/s), OM2 (50/125 hum 1 Gbit/s), e OM3 50/125 (hum, 10 Gbit/s, a 300 m).

Tipos de polimento o conector

• Plano: Plano do Tribunal perpendicular ao cabo.
• PC (Physical Contact): Convexo Tribunal.
• SPC (Super PC): PC mais fino que o Tribunal convexo.
• UPC (Ultra PC) mais fino que o convexo SPC Tribunal.
• EUPC (Enhanced UPC) UPC mais fino que o Tribunal convexo.
• APC (PC angular): Tribunalângulo inclinado.

Tipos de conectores
Existem diferentes tipos de conectores de fibra óptica. Os mais comuns são FC, FDDI, LC, MTRJ, FC, SC e ST. O conector SC (Conjunto e Connect) é uma inserção direta comumente usado em switches Gigabit Ethernet. O conector ST (conjunto e torção) é semelhante ao conector SC, mas requer uma rotação da inserção do conector.
Simplex e

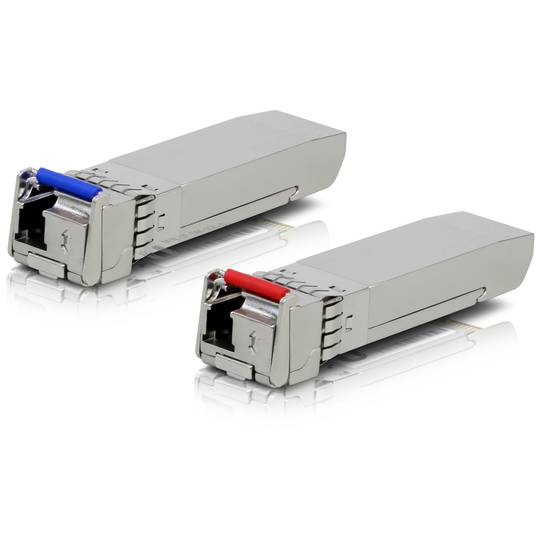

A interface Gigabit Converter (GBIC, para abreviar) é um módulo que está disponível em muitas formas, dependendo do modelo e do fabricante da marca. Cada um tem a mesma função que é a de aumentar a velocidade de transferência de dados através de uma rede. As empresas que precisam transferir grandes quantidades de dados rapidamente, às vezes usando um módulo GBIC para maior controle e lucratividade. Um módulo GBICEle permite aos usuários reconfigurar links de fibra, custos conjunto de adaptação das topologias e requisitos do receptor e ligação de rede distâncias estabelecidas. Usado em uma fibra óptica ou sistema Ethernet, os módulos GBIC pode atualizar, alterar ou conectar sem desligar o computador. Esta flexibilidade elimina a necessidade de substituir todo o sistema de rede em conjunto.

Gbps (Gb/s, Gbit/s) é a velocidade com que a informação é transmitida. É normalmente usado para medir a velocidade informações nos endereços ADSL/fibra transmissíveis.

• 1 Gb/s é equivalente a 1.000 milhões b/s.
• 1 Gb/s é equivalente a 1.000.000 kb/s.
• 1Gb/s equivale a 1.000 Mb/s.

Como cabos de rede, cabos de fibra óptica têm os seus padrões internacionais. Neste caso, eles são divididos em OM1, OM2, OM3 e OM4. A diferença entre eles é baseada em diferenças na largura de banda, a velocidade, diâmetro interior como pode ser visto na tabela abaixo. Para ajudar a esclarecer alguns conceitos, faria 9/125 (diâmetro interno/diâmetro externo). Na largura de banda pode ser de 850 nm, ou um 1350nm550nm (nanômetros). No caso de aplicação temos que colocar uma orientação para ajudar a entender o conceito, mas na verdade ele pode ser usado em muitas áreas.

É muito importante conhecer o tipo de polimento usado em uma instalação, pois nos ajudará a reduzir as perdas de luz nos diferentes elos.
Existem atualmente 4 tipos de polimento, embora os mais utilizados sejam polimento de PC (polimento plano) e polimento de APC (polimento com ângulo).

• FLAT ou plano: é usado em instalações multimodo e seu corte é plano. A perda de retorno oscila em <-30db.
• Contato PC ou Phisical: foi usadoem instalações monomodo e multimodo. É o polimento mais comum em instalações de fibra.
  Seu polimento é convexo e possui as melhores propriedades de perda de retorno, entre <-35db.
  Seu conector é azul.
• Contato UPC ou Ultra Físico: Usado para instalações de fibra monomodo. É igual ao PC polido, mas não reflete tanta luz quanto o PC polido.
  Sua perda de retorno está em torno de <-55db. É um polonês usadoem sistemas digitais e instalações de telefonia.
  Seu conector é azul.
• APC ou contato físico angular: Este é um polonês angular de 8 graus. Com um retorno de perda de <-65db.
  Seu conector é verde.
