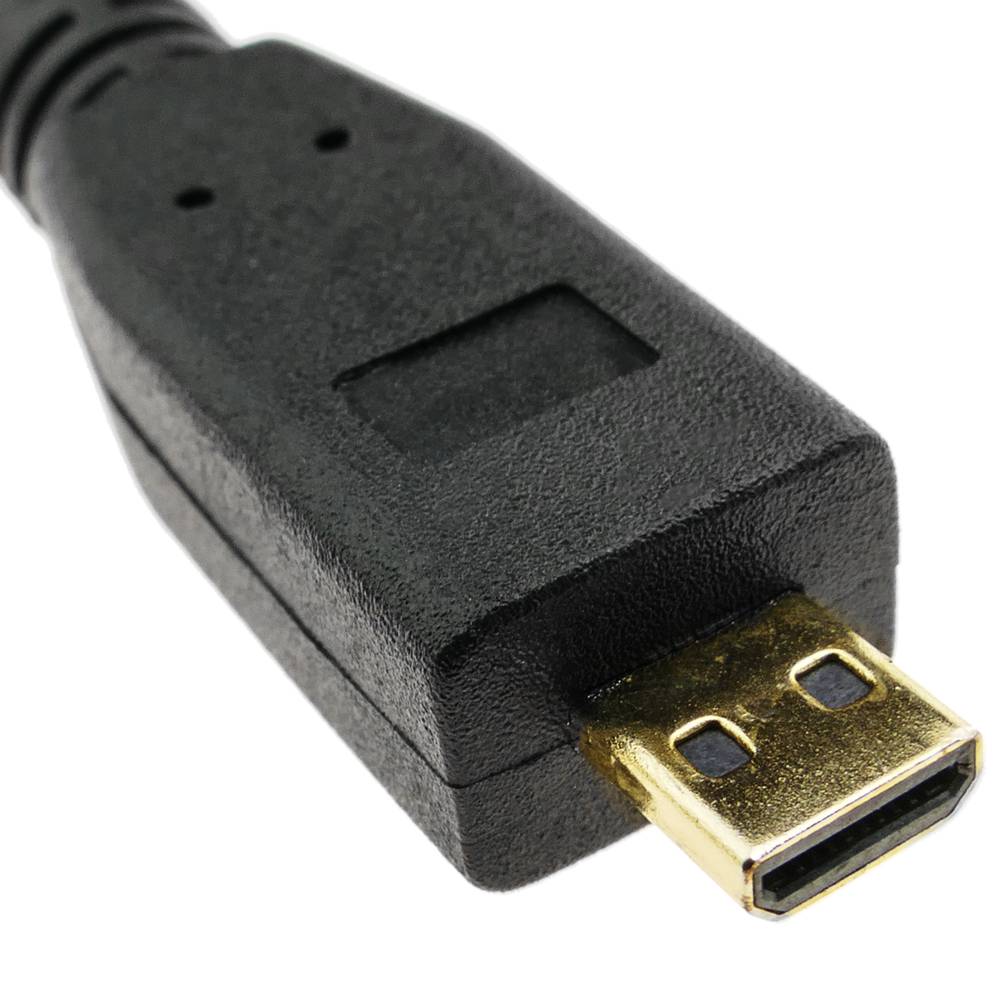

HDMI Kabel Typ A 1.4 Stecker auf HDMI Typ D Stecker 50 cm

Das englische Akronym "HDMi" bezieht sich auf "High Definition Multimedia Interface", dh es entspricht den Initialen der High Definition Multimedia Interface.

Die HDMi-Schnittstelle ermöglicht die Übertragung von Video und Audio zwischen verschiedenen Geräten und unterstützt die Videoauflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Verschiedene Versionen von HDMi

HDMi 1.0
- Dezember 2002.
- Maximale Übertragung von 4,9 Gbit / s.
- Unterstützt bis zu 165 Mpixel / s im Videomodus (1080p 60Hz oder UXGA) und 8 Kanäle / 192 kHz / 24 Bit im Audiomodus.

HDMi 1.2
- August 2005.
- Unterstützung für One Bit Audio, verwendet in Super Audio CD, mit bis zu 8 Kanälen hinzugefügt.
- Verfügbarkeit von HDMi Typ A für PC-Anschlüsse.

HDMi 1.3
- Juni 2006
- Bandbreite bei 340 MHz.
- Datenrate von 10,2 Gbit / s.
- Dolby TrueHD und DTS-HD,

HDMi 1.4
- Senden Sie hochauflösendes Video und Audio,
- 3D-Daten und Video.
- FullHD zu XHD (eXtended High Definition) mit bis zu 4096 × 2160 Pixel (24 Bilder pro Sekunde) oder 3840 × 2160 bis (30 Bilder pro Sekunde).
- Audio-Rückkanal, für den weniger Kabel erforderlich sind, um ein Surround-Sound-System an den Fernseher anzuschließen.
- Im Kabel selbst integrierte Ethernet-Verbindung mit einer Geschwindigkeit von bis zu 100 Mbit / s.

HDMi 2.0
- September 2013
- Bandbreite bis zu 18 Gbit / s
- 4K @ 50/60 (2160p) Video
- Bis zu 32 Audiokanäle für ein mehrdimensionales Erlebnis
- Bis zu 1536 kHz Audiofrequenz für maximale Wiedergabetreue
- Gleichzeitige Bereitstellung von 2 Streaming-Videos für mehrere Benutzer auf demselben Bildschirm
- Audio- Streaming für bis zu 4 Benutzer
- Support Theater Angle 21: 9 Radio
- Dynamische Synchronisation von Video und Audio beim Streaming
- CEC-Befehlserweiterungen zur Steuerung mehrerer Geräte von einem einzigen Punkt aus.


Arten von HDMi

Typ A (in Abbildung 1): Dies ist der Standardstecker, der in fast allen Geräten verwendet wird.
Typ B (in Bild 2): Es handelt sich um einen sehr wenig verwendeten Stecker.
Typ C (in Bild 3): Dieser Anschluss wird häufig in Tablets, Smartphones und anderen Geräten verwendet.
Typ D (in Bild 4): Dies ist ein Anschluss, der in Smartphones verwendet wird.
Typ E (in Abbildung 5): Dies ist ein Anschluss, der für die Fahrzeugkonnektivität verwendet wird.

AWG steht für "American Wire Gauge" und ist ein Maß für die Breite und den Querschnitt von Kabeln.

Hier ist eine AWG-Umrechnungstabelle:

AWG	Durchm. mm	Mm2 Fläche		AWG	Durchm. mm	Mm2 Fläche
1	7.35	42,40		16	1,29	1,31
2	6.54	33,60		17	1.15	1.04
3	5,86	27.00		18	1,024	0,823
4	5.19	21,20		19	0,912	0,653
5	4,62	16,80		20	0,812	0,519
6	4.11	13.30		21	0,723	0,412
7	3,67	10,60		22	0,644	0,325
8	3.26	8.35		23	0,573	0,259
9	2,91	6,62		24	0,511	0,205
10	2.59	5.27		25	0,455	0,163
11	2.30	4.15		26	0,405	0,128
12	2,05	3,31		27	0,361	0,102
13	1,83	2,63		28	0,321	0,0804
14	1,63	2,08		29	0,286	0,0646
15	1,45	1,65		30	0,255	0,0503
