Multimedia-Anschlussbox für Wand oder Tisch HDMI, 2xUSB, 2xRJ45 Cat.6, VGA, 3.5mm Jack und RCA

Das englische Akronym "HDMi" bezieht sich auf "High Definition Multimedia Interface", dh es entspricht den Initialen der High Definition Multimedia Interface.

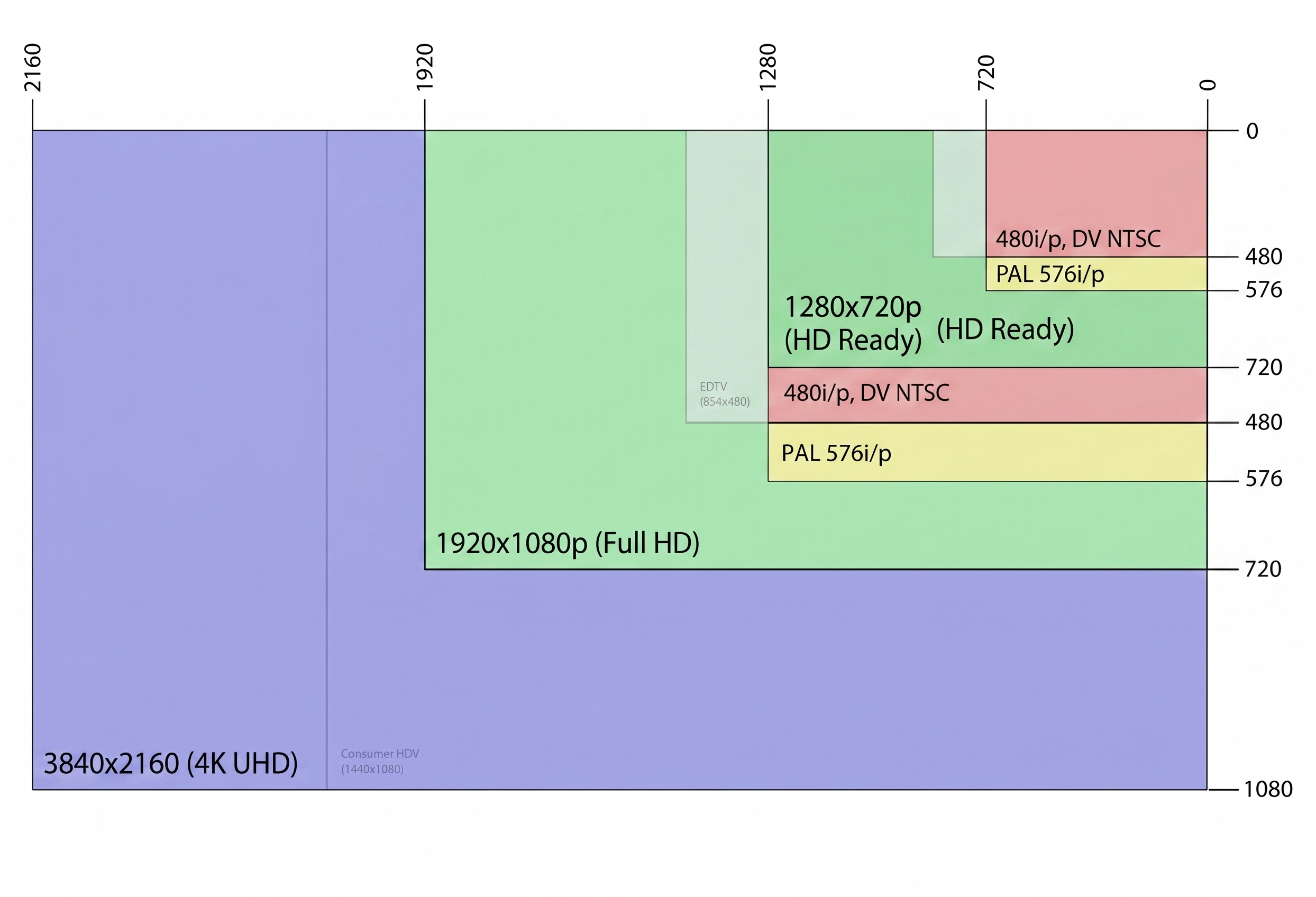

Die HDMi-Schnittstelle ermöglicht die Übertragung von Video und Audio zwischen verschiedenen Geräten und unterstützt die Videoauflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Verschiedene Versionen von HDMi

HDMi 1.0
- Dezember 2002.
- Maximale Übertragung von 4,9 Gbit / s.
- Unterstützt bis zu 165 Mpixel / s im Videomodus (1080p 60Hz oder UXGA) und 8 Kanäle / 192 kHz / 24 Bit im Audiomodus.

HDMi 1.2
- August 2005.
- Unterstützung für One Bit Audio, verwendet in Super Audio CD, mit bis zu 8 Kanälen hinzugefügt.
- Verfügbarkeit von HDMi Typ A für PC-Anschlüsse.

HDMi 1.3
- Juni 2006
- Bandbreite bei 340 MHz.
- Datenrate von 10,2 Gbit / s.
- Dolby TrueHD und DTS-HD,

HDMi 1.4
- Senden Sie hochauflösendes Video und Audio,
- 3D-Daten und Video.
- FullHD zu XHD (eXtended High Definition) mit bis zu 4096 × 2160 Pixel (24 Bilder pro Sekunde) oder 3840 × 2160 bis (30 Bilder pro Sekunde).
- Audio-Rückkanal, für den weniger Kabel erforderlich sind, um ein Surround-Sound-System an den Fernseher anzuschließen.
- Im Kabel selbst integrierte Ethernet-Verbindung mit einer Geschwindigkeit von bis zu 100 Mbit / s.

HDMi 2.0
- September 2013
- Bandbreite bis zu 18 Gbit / s
- 4K @ 50/60 (2160p) Video
- Bis zu 32 Audiokanäle für ein mehrdimensionales Erlebnis
- Bis zu 1536 kHz Audiofrequenz für maximale Wiedergabetreue
- Gleichzeitige Bereitstellung von 2 Streaming-Videos für mehrere Benutzer auf demselben Bildschirm
- Audio- Streaming für bis zu 4 Benutzer
- Support Theater Angle 21: 9 Radio
- Dynamische Synchronisation von Video und Audio beim Streaming
- CEC-Befehlserweiterungen zur Steuerung mehrerer Geräte von einem einzigen Punkt aus.


Arten von HDMi

Typ A (in Abbildung 1): Dies ist der Standardstecker, der in fast allen Geräten verwendet wird.
Typ B (in Bild 2): Es handelt sich um einen sehr wenig verwendeten Stecker.
Typ C (in Bild 3): Dieser Anschluss wird häufig in Tablets, Smartphones und anderen Geräten verwendet.
Typ D (in Bild 4): Dies ist ein Anschluss, der in Smartphones verwendet wird.
Typ E (in Abbildung 5): Dies ist ein Anschluss, der für die Fahrzeugkonnektivität verwendet wird.

Die Mini-Anschluss 3.5mm ist eine beliebte Steckverbinder, die hauptsächlich für Kopfhörer verwendet werden, obwohl ihre Funktionalität wesentlich variiert.

Es besteht aus höchstens drei Verbindungsteilen der größte sogenannte Masse oder negativer Polarität und zwei von kleinerer Größe und weiter entfernt Ende des Verbinders, genannt Wohn- oder positiv, die jedem Kanal entsprechen, kann eine solche dreiteilige Stecksignale in zwei Sendeverschiedene Kanäle, die auch als Stereosignale bekannt. Es besteht auch in einem Mono-Minibuchse, aber Version aus nur zwei Teilen, einem Körper und einem Wohn- oder positiv zusammen.

ansferencia bis zu 480 Mbit/s (60 MB/s) Superspeed (USB 3.0) Übertragungsrate bis zu 4,8 Gbit/s (600 MB/s) Steckertypen 1 - USB Typ A (4-polig) 2. - USB Typ B (4-polig) 3 - Mini A (5-polig) 4 - Mini B (5-polig) 5 - Micro A (5-polig) 6 - Micro B (5-polig)

Der Begriff VGA (Video Graphics Array oder Video Graphics Adapter) ist ein Grafikanzeigesystem für PCs von IBM entwickelt. VGA hat sich zu einer der Standards für die PC-Bild. Im Textmodus liefert VGA eine Auflösung von 720 mal 400 Pixel. Im Grafikmodus ist die Auflösung entweder 640 x 480 (mit 16 Farben) oder 320 x 200 (mit 256 Farben). Die Farbpalette ist 262.144.Im Gegensatz zu früheren Grafikstandards für PCs - MDA, CGA, EGA und VGA - verwendet analoge Signale, anstatt digitale Signale. Seit seiner Einführung im Jahr 1987 wurden mehrere andere Normen entwickelt, die eine höhere Auflösung und mehr Farben (SVGA, XGA, ...) anzubieten, aber VGA bleibt der Nenner verwendet. Alle PCs heute hergestellt haben noch Unterstützung VGA, und möglicherweise einige andere erweiterte Verbindung.

oder horizontal. Der Micro-USB mit fünf Pins, die Identifikation (ID) Micro AB USB-Anschlüsse spezielle Arbeits Pins. AB-Stecker mit Stift ID können lassen Sie das Gerät als Anschluss A oder B, um Standard-USB-Technologie funktionieren. Dies gibt den neuen Smartphones und anderen Geräten die Möglichkeit, entweder als einzelne Speichergerät oder als provi handelnunterrichtet sie tive Aktion.

Die Mini-USB-Anschlüsse sind kleiner als ihre Standard-Kollegen und haben USB fünften Stift. Die fünfte Stift als den Stift ID bekannt und wird in der Regel nicht im Mini-USB-Anschlüsse verwendet. Es wurde entwickelt, um später verbesserte USB-Technologie zu ermöglichen. Die Mini-USB-Stecker haben eine Lebensdauer von mindestens 5000 Verbindungen und Trennungen, die die mobile Natur der Vorrichtungen, d aufnimmtesigned zu interagieren. Die Standard-USB-Anschlüsse sind in der Regel mit Geräten, die stationäre und nicht oft getrennt sind, verwendet.

Ein Hertz ist ein Zyklus pro Sekunde, was bedeutet, sich wiederholenden Zyklus als ein Ereignis. Beispielsweise wird Hertz angewandte Physik der Messung der Anzahl der für eine zweite Welle (entweder akustische oder elektromagnetische) wiederholt wird oder angewendet werden können, unter anderem verwendet, um Ozeanwellen, die die Reichweite Strand Schwingungen pro Sekunde oder einen Feststoff. Die Menge, die die Häufigkeit Hertz heißt misst,in dieser Hinsicht ist die Inverse der Periode. Ein Hertz ist eine Schwingungsfrequenz des Leidens ein Teilchen über einen Zeitraum von einer Sekunde.

USB 3.0 ist die zweite große Überarbeitung des Standards Universal Serial Bus (USB) Konnektivität für Computing. USB 3.0 bietet Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s, die 10 mal schneller als USB 2.0 (480 Mbit/s) ist. Steckertypen 1 - USB Typ A Stecker 2 - 3 USB Typ A Buchse - USB Typ B 4 - Micro-USB-B

USB-C reversible USB-Version namens USB-Kabel USB Typ C Typ C oder USB reversibel. Das Wichtigste ist, diese Art von USB ist, dass es oben und unten hat. So können Sie die Schläge, die unfreiwillig gegeben sind, um den Stecker auf den Kopf zu verbinden speichern. Es ist auch dadurch gekennzeichnet, dass bei Verbindung ein akustisches machen "auf". Die USB-C oder reversible USB-Kabel können bis zu 10 Gbps und Unterstützung USB 3.0, 3.1Verwendung bis zu 10.000 Anwendungen geschätzt und hat einige Maßnahmen 8,4 mm x 2,6 mm ist auch mit USB 3.1 und USB anzuzeigen Schöpfer kompatibel

Wenn wir über RJ45 sprechen ("Registered Jack" 45) verweisen wir auf einem Telekommunikationsnetzwerk-Schnittstelle für kabelgebundene Verbindung von Sprach- und Datentechnik .

Dieser Verbinder verfügt über 8 Pins oder Anschlüsse und kann eine spezifische Kategorie abhängig von der Datenübertragungsgeschwindigkeit und die Bandbreite (Kategorie 5e, 6, etc.) haben,

Die häufigste Anwendung ist der Einsatz in Ethernet-Netzwerkkabel unter TIA/EIA-568-B-Standard, der die Anordnung der Stifte (Pinbelegung) definiert, kann aber auch für andere Anwendungen verwendet werden.

- Direkte Pin-Diagramm:

EIA-568A
Pin No.1: weiß-grün
Pin No.2: grün
Pin No.3: weiß-orange
Pin No.4: blau
Pin No.5: weiß-blau
Pin No.6: orange
Pin No.7: weiß-braun
Pin No.8: braun

EIA-568B-
Pin No.1: weiß-orange
Pin No.2: orange
Pin No.3: weiß-grün
Pin No.4: blau
Pin No.5: weiß-blau
Pin No.6: grün
Pin No.7: weiß-braun
Pin No.8: braun

- Schematische Darstellung der gekreuzten Stifte:

Die Crossover-Kabel ist mit einem Ende mit EIA-568A Schema und das andere mit EIA-568B.

Wir können 3 Arten von Klinkenstecker, Mono-Klinkenbuchse (Tip-Sleeve), TRS (Tip-Ring-Sleeve) und TRRS Stereo-Stecker (Tip-Ring-Ring-Sleeve), die in den meisten mobilen Geräten, Tablets, MP3 verwendet wird finden etc ...
Wir können diese Differenz 3 Arten von Anschlüssen entsprechend ihrem Durchmesser:

1. 6,35 mm Klinkenstecker oder TS.
2. 3,5-mm-Klinke-Stecker oder TRS, ist die häufigste, in der Regel in den Kopfhörern verwendet Leistung von tragbaren Geräten.
3. 2,5 mm Klinkenstecker oder TRRS.

Sie besteht aus höchstens drei Verbindungsteilen genannt die größte Masse oder negativer Polarität und zwei kleinere weitere gegen das Ende des Verbinders angeordnet,
Das heißt positiv, die jedem Kanal entsprechen, kann eine solche dreiteilige Steck Signale in zwei getrennte Kanäle, die auch als Stereosignale bekannt zu übertragen. Es gibt eine Monoversion, die nur aus zwei Teilen, einem negativen und einem positiven.

A. Beschützer
B. Spross
C. Ring
D. Spitze
E. Kindred
F. Ring (Signal rechts)
G. Spitze (Signal links)

Die RCA (Radio Corporation of America) Anschluss ist ein Stecker verwendet, Videosignale oder Audio zu senden.
Dies ist ein kreisförmiger zwei Kontaktverbinder; Signal und Masse mit Koaxialkabel verwendet. Jedes Signal verwendet ein einziges Kabel und farbcodierten Cinch-Stecker auf dem Set zu unterscheiden.
(1) Analog Audio:
Audio Left (weiß)
Audio Right (rot)

(2) Videoanalog:
Video (gelb)

(3) Composite-Video:
Audio Left (weiß)
Audio Right (rot)
Video (gelb)

(4) Video Component (YPbPr):
Y (Grün)
Pb (blau)
Pr (rot)

(5) Video-Komponenten (RGB):
R (Rot)
G (Grün)
B (blau)

(6) Digital Audio:
S/PDIF (Orange/Gold)
