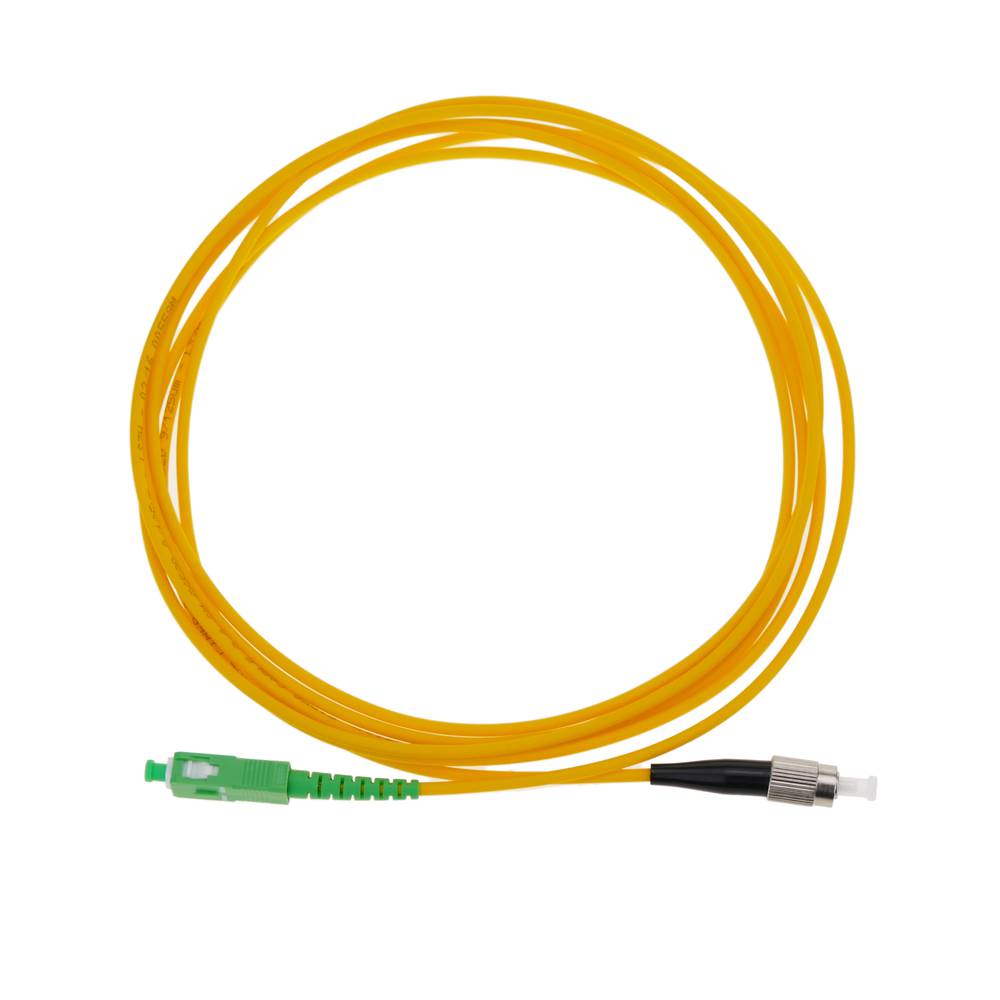

Glasvezelkabel FC / PC naar SC / APC Singlemode Simplex 9/125 van 10 m OS2

Glasvezelkabel wordt gebruikt voor digitale datatransmissie met behulp van lichtpulsen in plaats van elektrische signalen. Het is een heel fijn, transparant draad gemaakt van plastic materialen. De optische vezel verspreidt de lichtbundel die wordt gegenereerd door een laser of LED. De voordelen va

Cables LSHF (Low Smoke Halogen Free Cable) o tambien llamado LSZH (Low smoke zero halogen) es un tipo de clasificación internacional que se usa para cubrir los cables en la industria de los cables tanto de acero como de otros tipos. LSHZ tiene un recubrimiento termoplástico que propagan poco las fuentes de calor. Otra carasterística es que no emiten gases o humos tóxicos cuando se exponen a la llama. Tiene que tener en cuenta que en ciertas instalaciones puede ser obligatorio por la autoridad competente el uso de estos cables.

Al igual que los cables de red, los cables de fibra óptica también tienen sus estándares internacionales. En este caso se dividen en OM1, OM2, OM3 y OM4. La diferencia entre ellos se basa en diferencias de ancho de banda, velocidad, diámetro interior como se puede ver en la tabla de abajo. Para ayudar a aclarar algunos conceptos, 9/125 sería (diámetro interior/diámetro exterior). En el ancho de banda puede ser de 850nm, 1350nm o 1550nm (Nanometros). En el caso de aplicación le hemos puesto una orientativa para ayudar a entender el concepto, pero realmente puede ser usado en muchos ambitos.

Es muy importante conocer el tipo de pulido utilizado en una instalación, ya que nos ayudará a disminuir perdidas de luz en los diferentes enlaces.
Actualmente existen 4 tipos de pulidos, aunque los más utilizados son el pulido PC (pulido plano) y el pulido APC (pulido con angulo).

• FLAT o plano: Se utiliza en instalaciones multimodo y su corte es plano. La perdida de retorno oscila en <-30db.

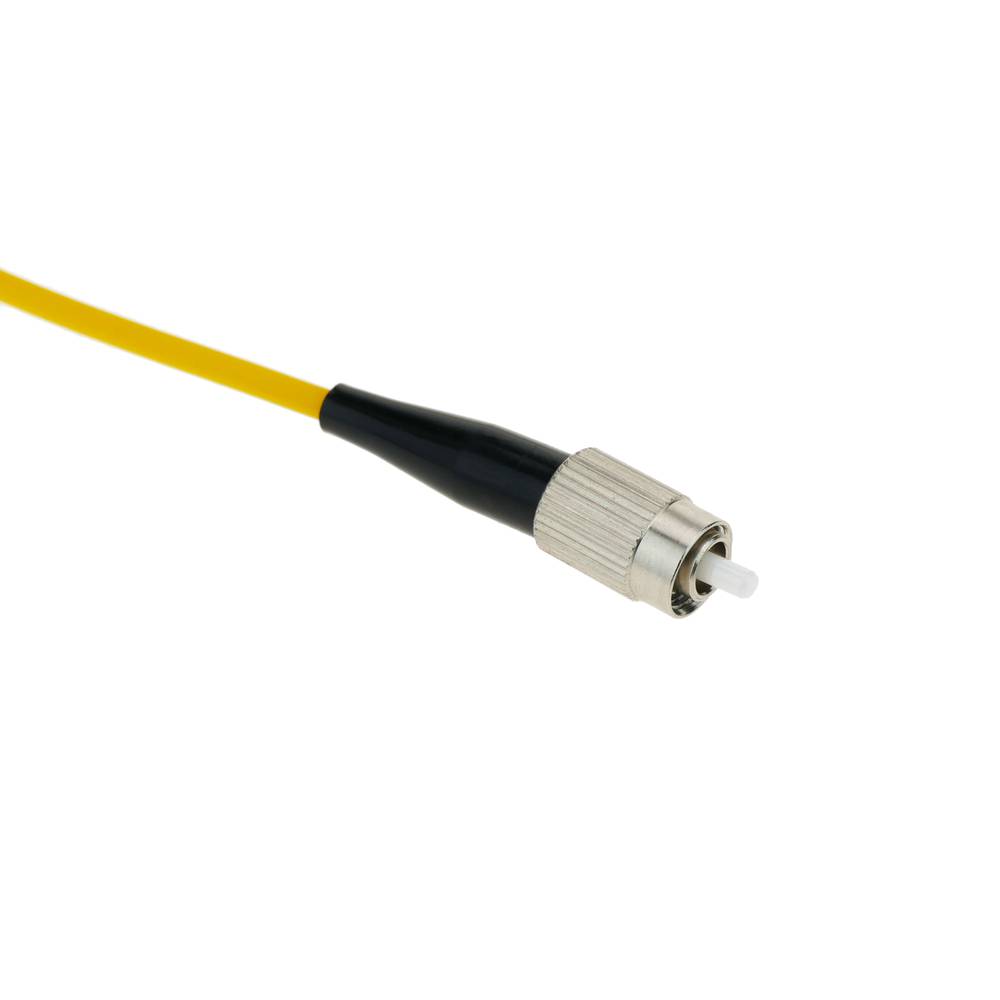

• PC o Phisical contact: Se utiliza en instalaciones monomodo y multimodo. Se trata de el pulido más común en las instalaciones de fibra.
  Su pulido es convexo y es el que mejores propiedades de perdida de retorno tiene, entre <-35db.
  Su conector es azul.
• UPC o Ultra Phisical Contact: Se utiliza para instalaciones de fibra monomodo. Es igual al pulido PC, pero no refleja tanta luz como el pulido PC.
  Su perdida de retorno ronda los <-55db. Es un pulido utilizado en instalaciones de sistemas digitales y telefonía.
  Su conector es Azul.

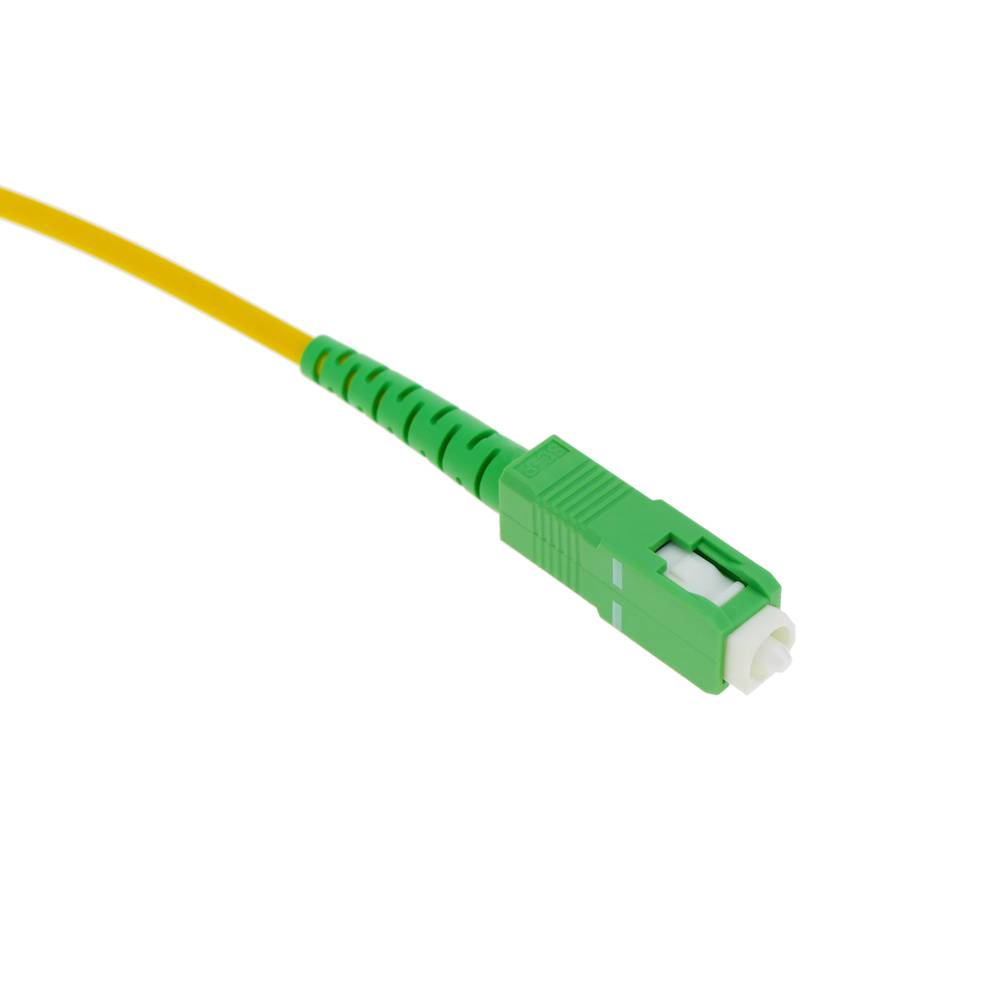

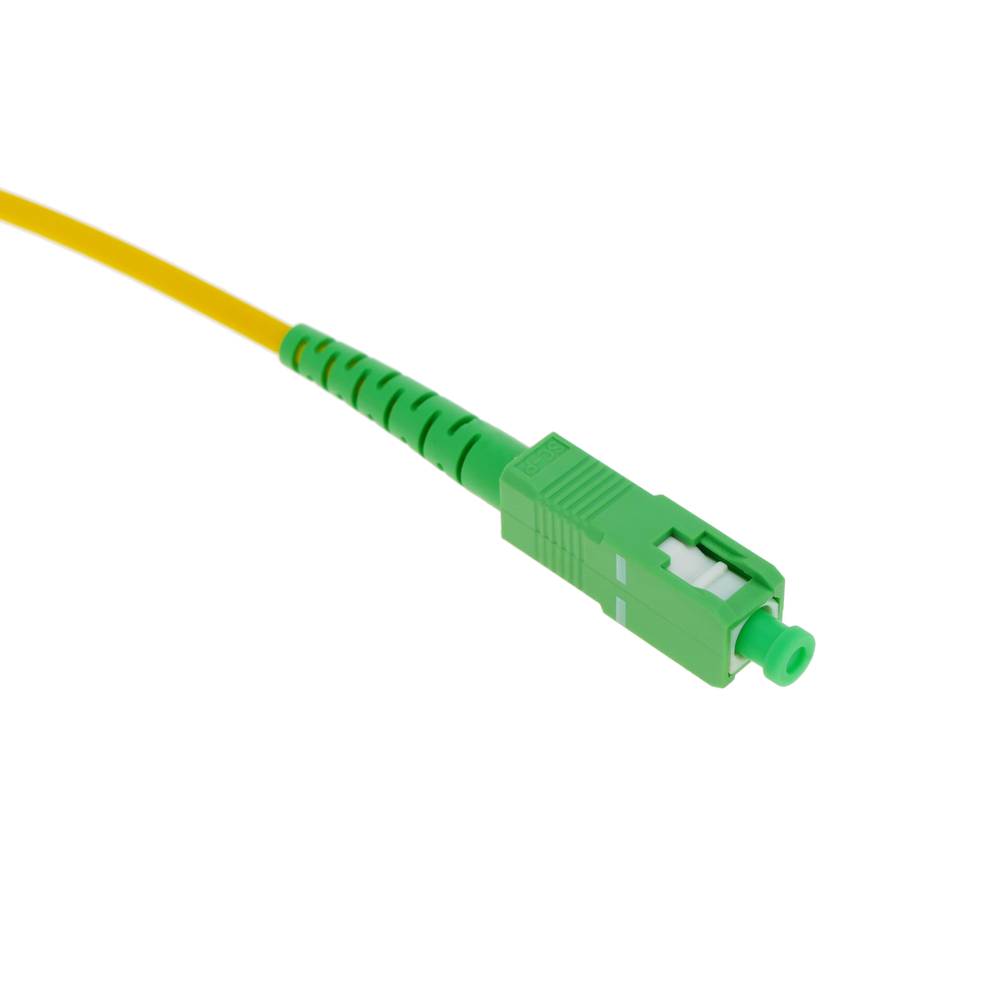

• APC o Angled Physical Contact: Se trata de un pulido angular de 8 grados. Con un retorno de perdida de <-65db.
  Su conector es verde.
