Un rack es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con equipamientos de la mayoría de fabricantes. También son llamados bastidores, cabinas, cabinets o armarios. Cada columna tiene agujeros a intervalos regulares llamados unidades rack U (En la imagen: 4) agrupados de tres en tres. La altura (En la imagen: 5) de los racks está normalizada y sus dimensiones externas de 200 mm en 200 mm. Siendo normal que existan desde 4U de altura hasta 46/47U de altura. Tipos de Anchura (En la imagen: 7) Estándar de 600 mm o 800 mm Tipos de fondo (En la imagen: 6) La profundidad del bastidor no está normalizada, ya que así se otorga cierta flexibilidad (En la imagen: 8) al equipamiento. Los más comunes son: - 450 mm - 600 mm - 800 mm - 900 mm - 1000 mm - 1200 mm Tipos de Rack de 19 pulgadas Se pueden encontrar varios tipos de rack de 19 pulgadas. Rack Mural (En la imagen: 2): Sirve para alojar electrónica de red. Son los más pequeños y van anclados a pared. Rack de Pie (En la imagen: 1): Son utilizados principalmente para servidores, SAIS y electrónica de red. Open Rack (En la imagen: 3): Los Racks Open Rack son modelos que disponen solo de la estructura, eliminando puertas y otros complementos.

UTP Es el cable de par trenzado normal y se le referencia por sus siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado). Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo. Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración. FTP Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación. Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante. Esta técnica permite tener características similares al cable apantallado. STP Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante. Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados. Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.) La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones. - Esquema de pines directo: EIA-568A Nº pin 1: BLANCO-VERDE Nº pin 2: VERDE Nº pin 3: BLANCO-NARANJA Nº pin 4: AZUL Nº pin 5: BLANCO-AZUL Nº pin 6: NARANJA Nº pin 7: BLANCO-MARRÓN Nº pin 8: MARRÓN EIA-568B Nº pin 1: BLANCO- NARANJA Nº pin 2: NARANJA Nº pin 3: BLANCO- VERDE Nº pin 4: AZUL Nº pin 5: BLANCO-AZUL Nº pin 6: VERDE Nº pin 7: BLANCO-MARRÓN Nº pin 8: MARRÓN - Esquema de pines cruzado: El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

Según la calidad y el tipo, los cables de red se clasifican en categorías que nos ayudan a saber las características de los mismos.

Las categorías de cables de red más utilizadas son:

- Categoría 5
- Categoría 5e
- Categoría 6
- Categoría 6a
- Categoría 7

Como se puede observar, la categoría 5e (enhanced o mejorada) y la categoría 6a (aumentada), son una mejora de las categorías 5 y 6, respectivamente, donde se ha mejorado la velocidad máxima y el ancho de banda.

Cuanto mayor es la categoría, mayor es la velocidad de transmisión de datos máxima, siendo la distancia máxima 100 metros según su estándar.

Puede observar una tabla donde muestra las 5 categorías, donde V es la velocidad máxima, D es la distancia máxima y MHz la frecuencia a la que puede trabajar.

Existen varias alturas de armarios según necesidades de la instalación, esta altura puede medirse en unidades de rack (U).

Cada unidad de rack o U es la distancia entre cada separación horizontal para colocar los diferentes accesorios dentro del rack. Esta distancia es de 1.75 pulgadas que equivalen a 4.4445 cm de alto.

Por ejemplo, si decimos que un rack es de 8U entenderemos que dispone de 8 unidades para instalar dispositivo o accesorios de 4.44 cm de altura.

Normalmente estos accesorios, como bandejas, guías, regletas, etc. ocupan una unidad de U (1U), pero podemos encontrarnos que otros dispositivos o accesorios ocupen más unidades, como por ejemplo puede ser una caja rack para instalar un PC, un SAI, etc. Cabe decir, que también existe media unidad de U (0,5U), en este caso, en una unidad de rack se podrían instalar dos accesorios.

Por lo que sabiendo las unidades de rack que ocupan los dispositivos que vayamos a instalar sabremos la altura que necesitamos para nuestro rack.

El tamaño de la unidad rack (U) está basada en la especificación estándar para los racks definida en EIA-310.

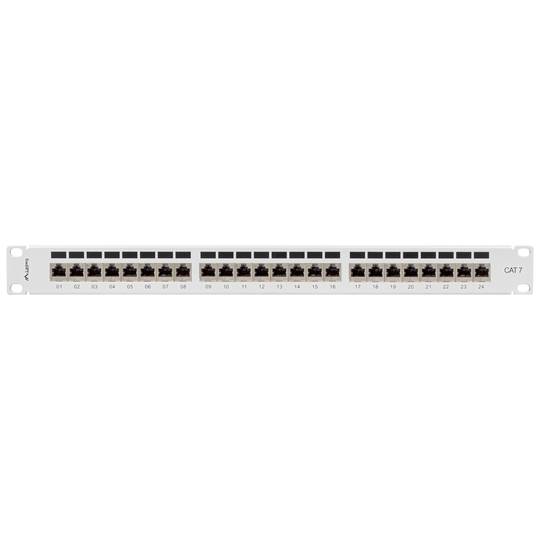

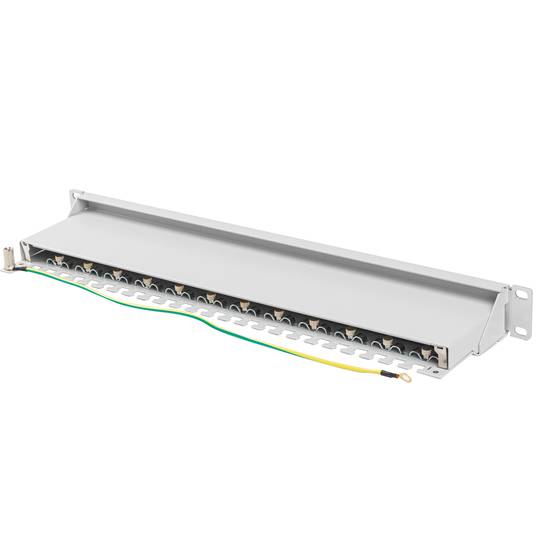

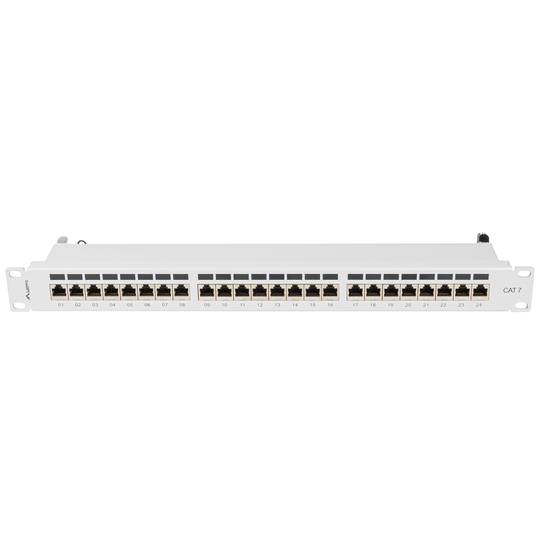

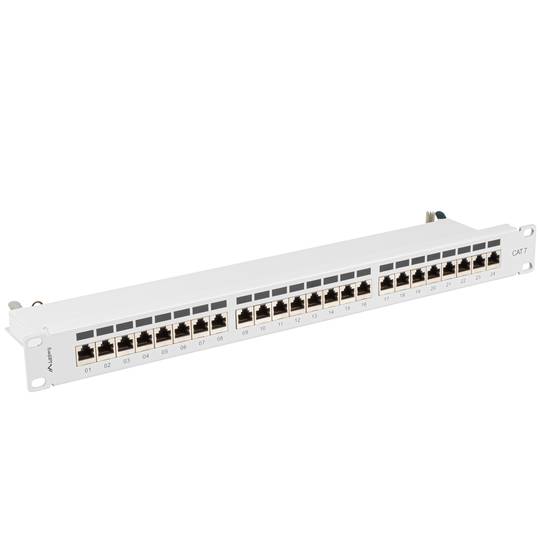

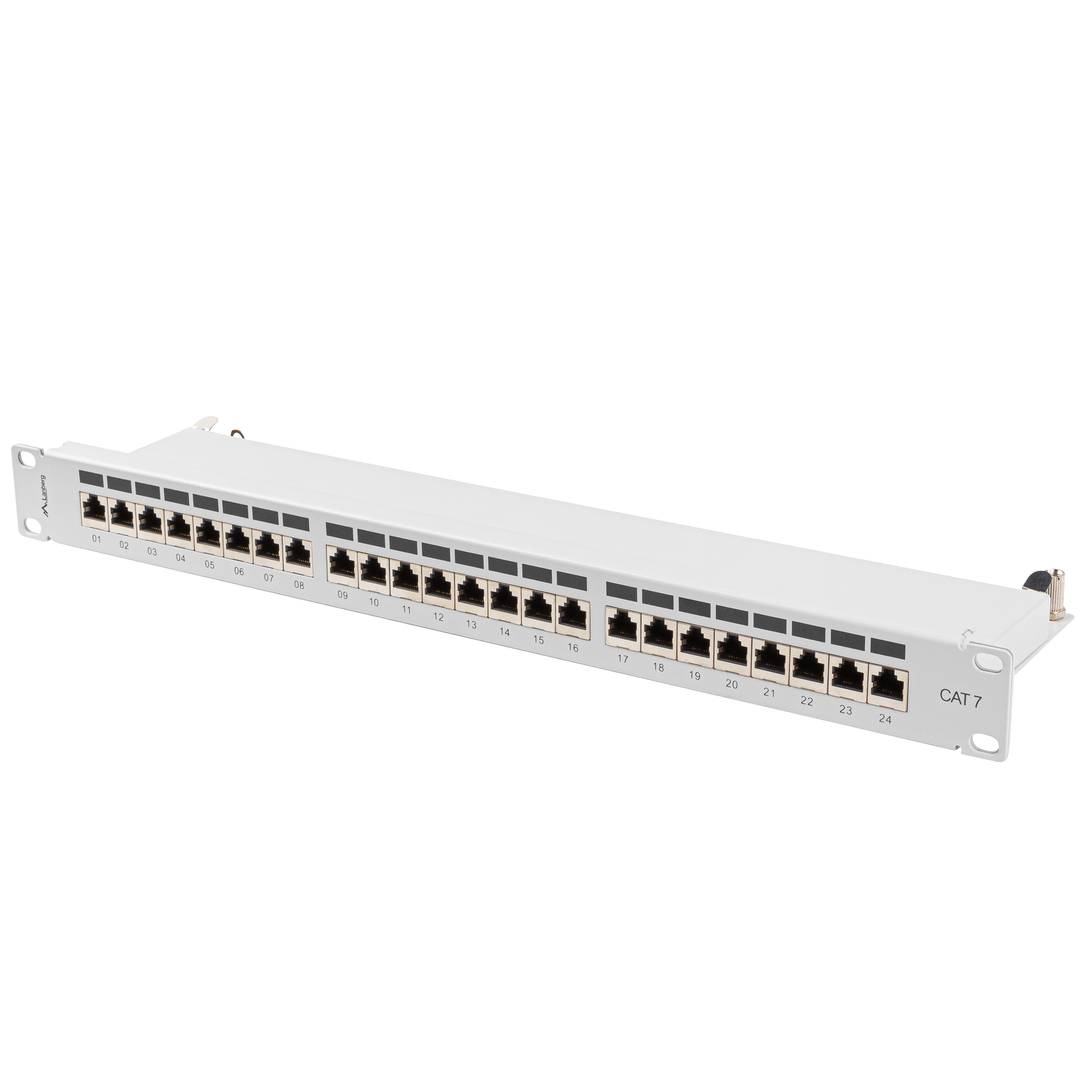

CAT7 is een unshielded twisted pair (UTP) bekabelingsstandaard die wordt gebruikt voor lokale netwerken (LAN's). Het is de nieuwste en meest geavanceerde standaard in de serie twisted pair-categoriestandaarden van de telecommunicatie-industrie.

CAT7 heeft een hogere datatransmissiesnelheid dan zijn voorgangers, met een nominale snelheid van 10 Gbps (gigabits per seconde) in een frequentiebereik van 600 MHz.Bovendien heeft het een hoger afschermend vermogen, waardoor het minder gevoelig is voor elektromagnetische interferentie (EMI) en overspraak (interferentie tussen aderparen).

CAT7 heeft ook een groter bereik aan kabellengtes, wat betekent dat het gegevens over een grotere afstand kan verzenden zonder dat er repeaters nodig zijn. Deze bekabelingsstandaard is ideaal voor snelle en veilige netwerkomgevingen zoals datacenters, bedrijfscomputernetwerken en bewakingsnetwerken. Het is echter minder gebruikelijk en duurder dan oudere standaarden zoals CAT5 of CAT6.
