Um dos componentes básicos na maioria dos circuitos elétricos ou instalações elétricas são os fusíveis, o fusível é uma cápsula (B) que tem ponteiras metálicas (C) em suas extremidades, em que um filamento fino de liga ou metal (A) caracterizado por ter um baixo ponto de fusão.
O fusível é colocado em um ponto específico da instalação e servirá para proteger a instalação depossível dano devido a sobrecarga elétrica ou tensão.
Em seu estado normal, os filamentos têm continuidade em seus extremos (C, D). Esta sobretensão faz com que este filamento aqueça e quebre (C.1, C.2), não passando energia elétrica e protegendo o circuito, minimizando o risco de incêndio.

Nós podemos encontrar todos os tipos de fusíveis, de acordo com sua amperagem, design etc.
Entre os mais comuns podemos encontrarr:

• Material de vidro fusível cilíndrico. Eles são geralmente usados ??na maioria dos eletrodomésticos, fontes de alimentação, etc.
• Fusíveis para veículos Blade. São os fusíveis que protegem a instalação elétrica do veículo, geralmente são do mesmo tipo e design na maioria dos veículos, de acordo com sua amperagem eles têm uma cor específica.
• Marrom = 5 A
• Vermelho = 10 A
• Azul = 15 A
• Amarelo= 20 A
• Incolor = 25 A
• Verde = 30 A
• Fusíveis para mini-veículos: É o mesmo que o anterior, mas de tamanho menor.
• Fusíveis para veículos Maxi: É o mesmo que o anterior, mas de tamanho maior.
• Fusíveis Midi
• Mega fusíveis
• Reed funde
• Alta tensão ou fusíveis industriais

Seu símbolo é representado como uma caixa e uma linha que cruzaUma linha ou uma linha é uma forma senoidal (E).

Um rack é um suporte de metal projetado para abrigar eletrônica, informática e equipamentos de comunicação. As medidas para a largura são normalizados para ser compatível com a maioria dos fabricantes de equipamentos. Eles também são chamados de racks, armários, armários ou armários. Cada coluna tem buracos em intervalos regulares chamado U unidades de rack (foto: 4) agrupados em grupos de três. A altura (Na foto:5) é prateleiras padronizadas e dimensões externas de 200 mm por 200 mm. Sendo normal que a partir de 4U para 46/47U tipos de largura de altura (foto: 7). Padrão 600 mm Tipos ou 800 mm de fundo (Foto: 6) A profundidade do quadro não é padronizado, como esta flexibilidade é concedida (Foto: 8) o equipamento. Os mais comuns são: - 450 milímetros - 600 milímetros - 800 milímetros - 900 milímetros - 1000 mm - 1200 milímetros Tipo de rack de 19 polegadas pode encontrar vários tipos de rack de 19 polegadas. Cremalheira Mural (Foto: 2): Utilizado para acomodar rede electrónica. Eles são o menor e são ancoradas à parede. Cremalheira Pie (na foto: 1): Eles são usados ??principalmente para servidores, UPS e eletrônica de rede. Abrir Rack (Na foto: 3): Racks rack aberto são apenas modelos disponíveisestrutura, eliminando portas e outros acessórios.

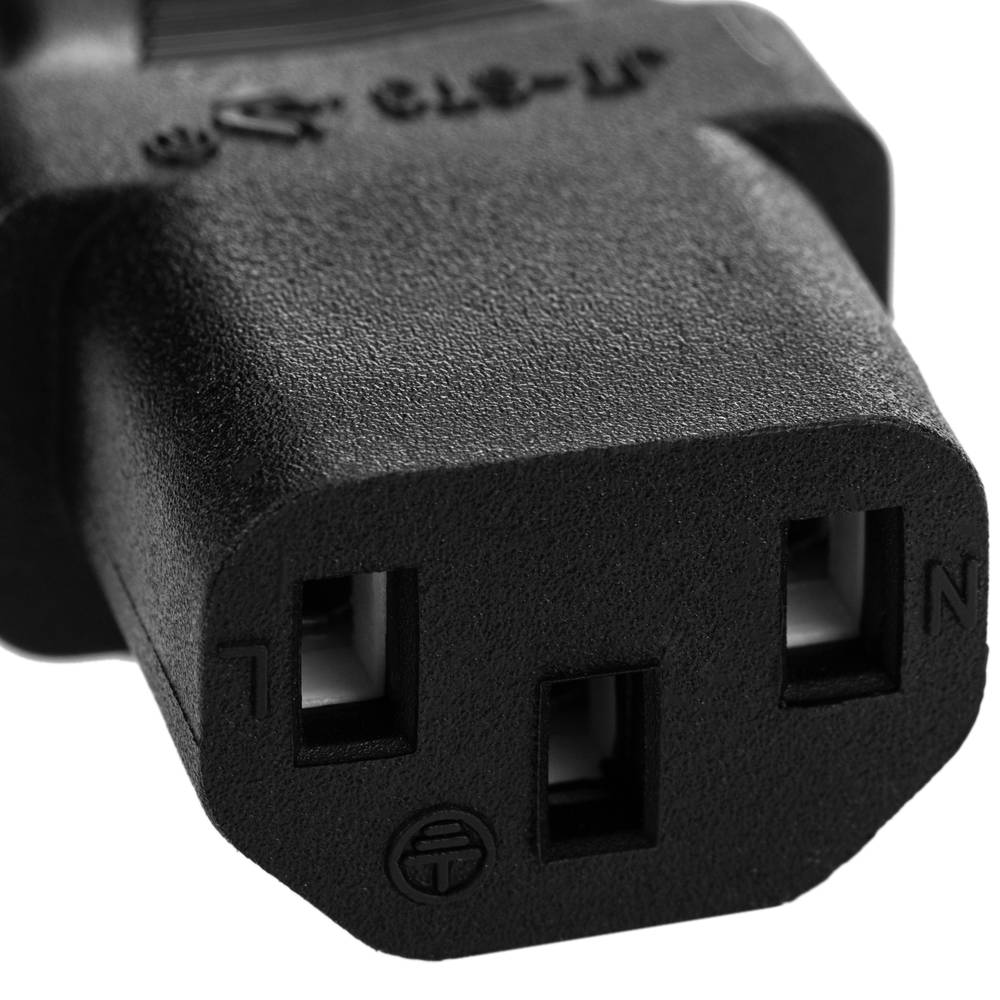

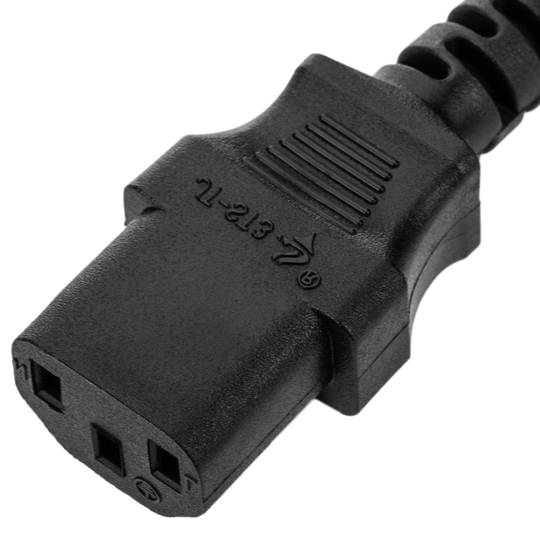

Conector IEC é o nome comum para um conjunto de treze conectores de alimentação (chamados as especificações do conector) e treze painéis de saída (chamada de entrada) especificação definida pela norma IEC 60320 (anteriormente IEC 320), da Comissão Electrotécnica Internacional ( IEC). Quando usado sem outros qualificadores, "IEC conector" normalmente se refere especificamente aos conectores C13 e C14.

Em conector IEC ou cabo com uma base (geralmente de plástico) e uma ficha para ligação à tomada (plug), se colocarmos essas duas coisas que teríamos o SCHUKO nomeado é o conector global. O schuko não determinar o tipo de conector. Ele seria determinado pela especificação da Electrotechnical Commision Internacional (IEC). Deixamos uma pequena amostra de Schukos internacionalmente.

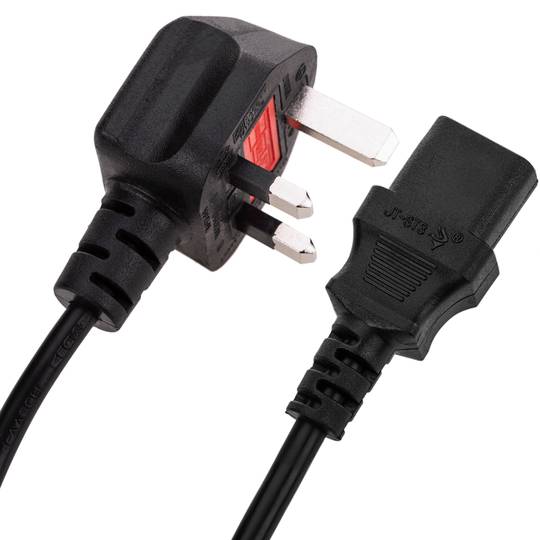

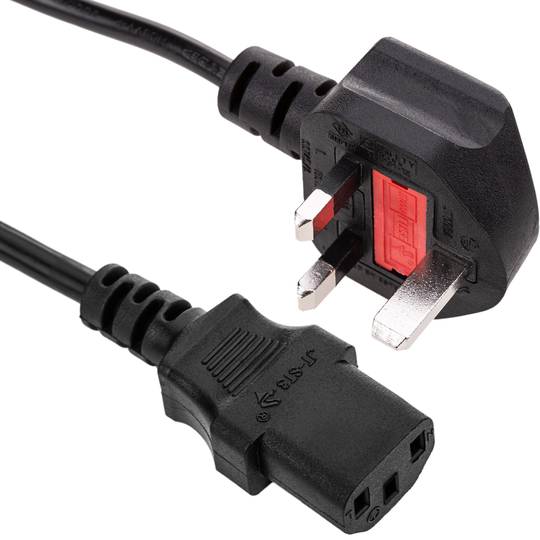

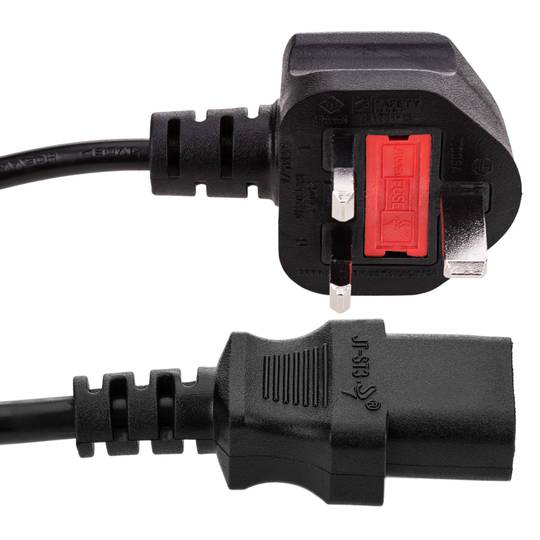

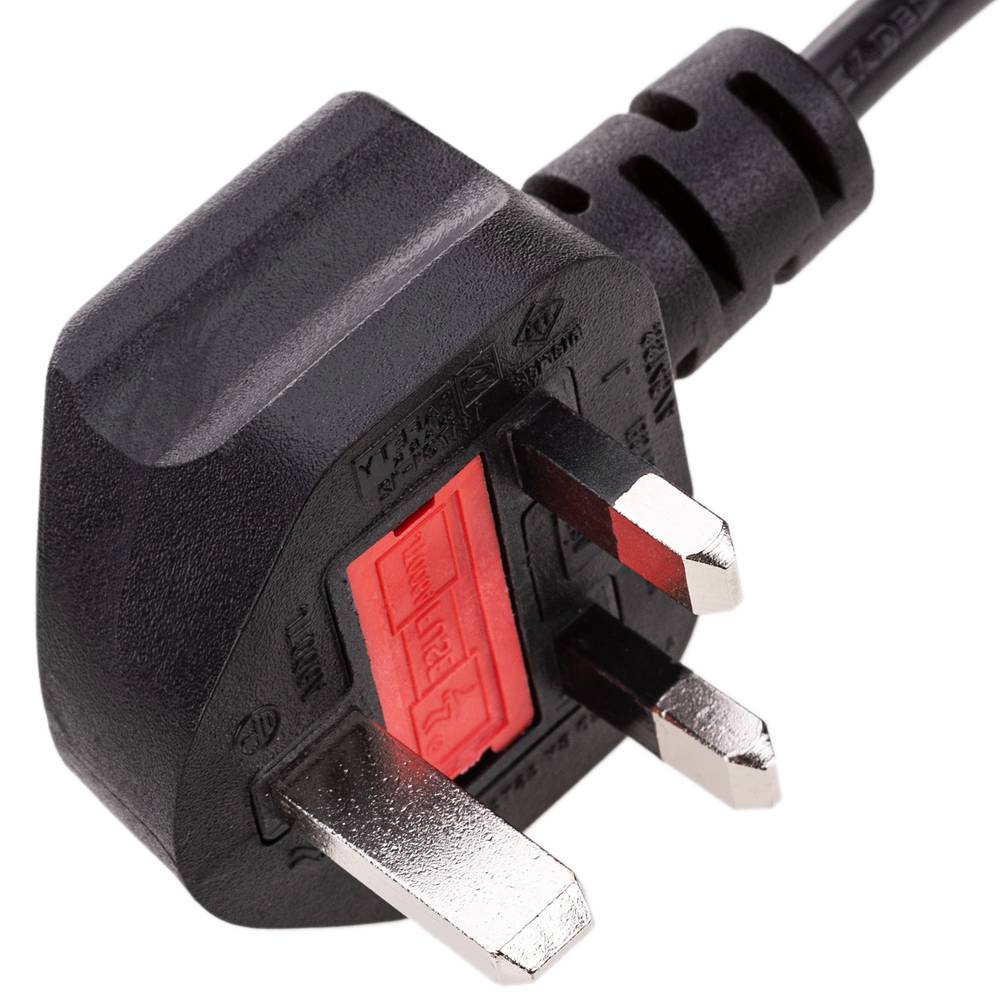

O formato BS-1363-1 é o formato de plug britânico padrão. Tem um carasterística muito significativa na tampa superior e a existência de um fusível. O formato antigo Inglês foi o BS-546

Ao fazer uma instalação eléctrica ou um circuito elétrico deve ser levado em conta vários fatores, um deles é a seleção do cabo certo. Dependendo da instalação e utilização de que podemos encontrar diferentes diâmetros que suportam cargas diferentes. A secção do cabo também irá nos ajudar a nossa facilidade, uma vez que quanto maior for a secção de resistência térmica mais elevada não é o superaquecimento.
po Tabelademos ver carga correspondente suporte para diferentes diâmetros de cabos.

Entre os diferentes tipos de cabos elétricos, podemos encontrar um único fio ou cabos encalhados. A diferença reside no número de condutores que compõem o cabo. Os cordões de arame única contêm, apenas um único condutor do cabo, enquanto que os cabos de núcleo múltiplo contendo mais do que um. Não confundir multifilamento (A) ou monofilamento (B) com cabo monopolar (C), bipolar (D) ou multipolar (E). fios monopolar só tem umcondutor único, cabos bipolar tem dois condutores, enquanto que os cabos multipolares têm mais do que dois condutores. Pode-se dizer que um qualquer unipolar, bipolar ou multipolar cabo pode ser de linha única ou múltipla. No caso de cabos rígidos cabo talk de um fio, enquanto que os cabos de vários núcleos irá ser flexível.
Na tabela abaixo você pode ver a diferença entre eles.

A fita isolante ou isolante é um elemento fundamental ao realizar reparos ou realizar uma instalação elétrica. A fita isolante nos ajudará a proteger e isolar os cabos elétricos de possíveis cruzamentos ou contatos entre eles ou com outros elementos, garantindo que a conexão seja bem isolada, evitando possíveis curtos-circuitos.
Seu uso é muito simples, pois ser um material flexível nos permite aplicá-lo com conforto.
Para conseguir uma união perfeita, é recomendável que envolvamos a fita cobrindo metade do cabo e metade sobre a junta, esticando levemente a fita enquanto rolamos obliquamente.

• Para o fio terra, será utilizada fita isolante colorida:
• Green
• Verde com uma linha amarela.
• Para o cabo neutro, fita isolante azul será usada.
• Para o cabo, a fase éVocê pode usar qualquer outra cor:
• Qualquer cor diferente do neutro ou terra.
• Fita isolante preta.
• Fita isolante marrom.
• Fita de isolamento cinza.

Como é comum em instalações podemos encontrar um padrão de cores nos cabos elétricos.

Essas regulamentações ajudam, de relance, a entender a conexão e a resolução de possíveis falhas ou falhas.

Abaixo, anexamos a relação cor/cabo para instalações elétricas.

1. O fio terra pode ser identificado de várias maneiras:
• Cabo verde.
• Cabo Ccheiro verde com uma linha amarela.
• Cabo sem isolamento.
2. O fio neutro será azul.
3. O cabo de fase pode ser identificado de várias maneiras:
• Qualquer cor diferente do neutro ou terra.
• Isolamento preto.
• Isolado marrom.
• Isolamento cinza.
