Porta MDI em um conversor ou hub de mídia que implementa uma função de filtro interno. Isto significa que uma ligação "integrado" dispositivo de cabo pode ser usada para ligar uma estação a esta porta, uma vez que a interferência deve ser feita dentro da porta, em vez de sobre o cabo.

Gbps (Gb/s, Gbit/s) é a velocidade com que a informação é transmitida. É normalmente usado para medir a velocidade informações nos endereços ADSL/fibra transmissíveis.

• 1 Gb/s é equivalente a 1.000 milhões b/s.
• 1 Gb/s é equivalente a 1.000.000 kb/s.
• 1Gb/s equivale a 1.000 Mb/s.

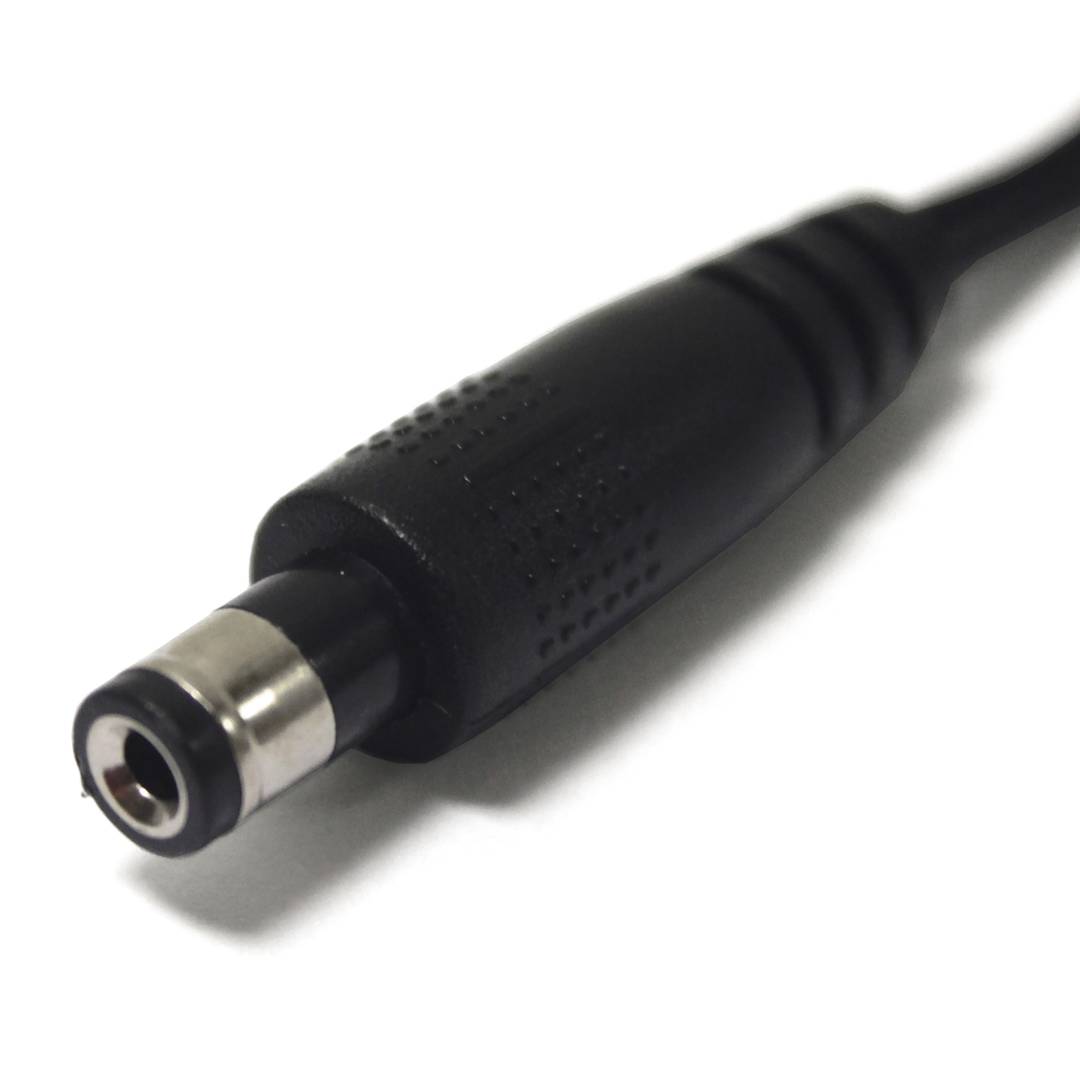

VDC seria a abreviatura para Volt Corrente Contínua que traduzido seria volts de corrente contínua. A idéia deste tipo é corrente unidireccional à carga. A corrente contínua é normalmente produzida por baterias, termopares, células solares e um tipo de máquina elétrica dínamo. A corrente pode fluir em condutores tais como arames, mas pode também fluir através de semicondutores, isoladores ... No imago: 1 - corrente por impulso 2 - corrente contínua (DC) 3 - Corrente Alternada (AC) 4 - Corrente Variável

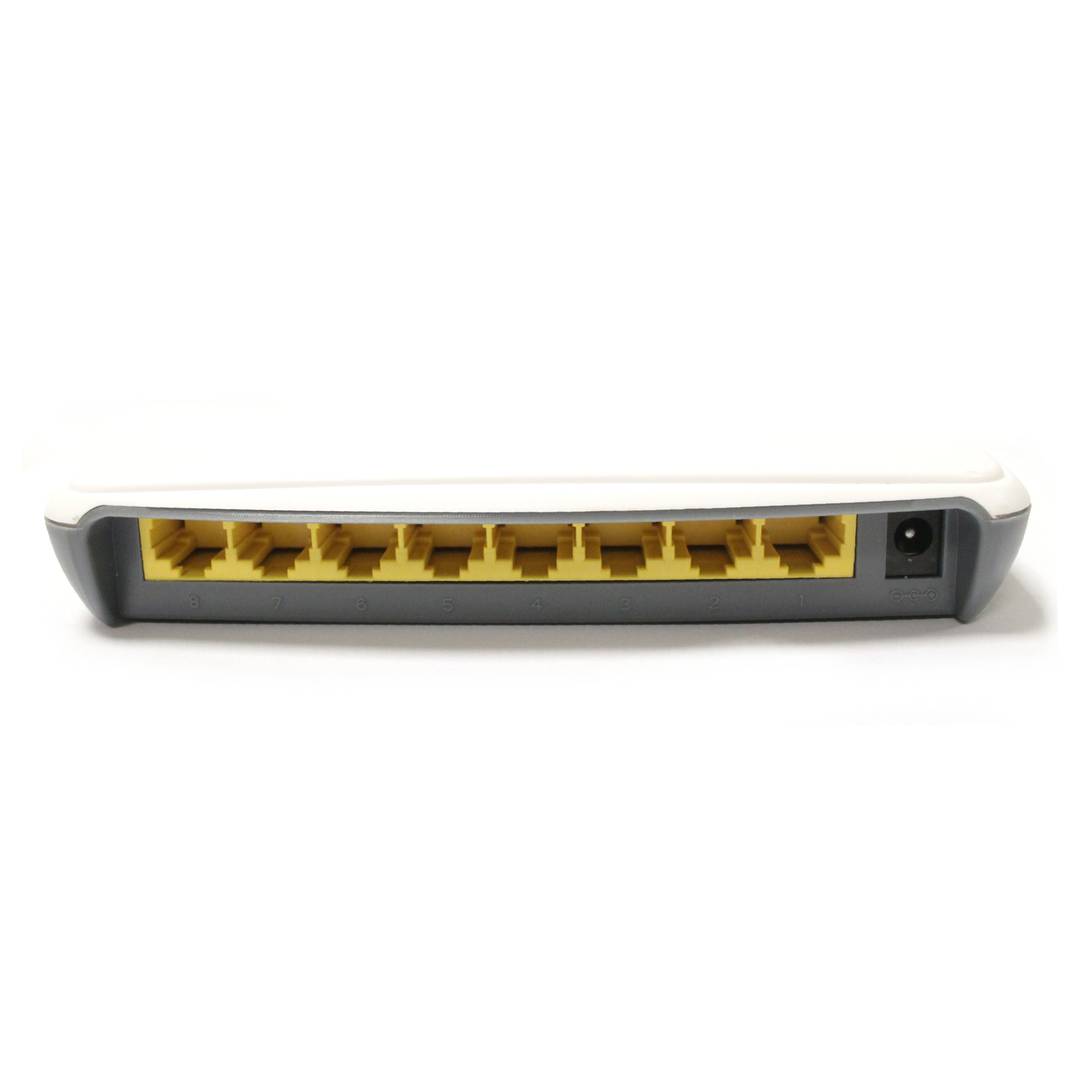

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

Dependendo da qualidade e tipo, cabos de rede são classificados em categorias que nos ajudam a conhecer as características deles.

As categorias de cabos de rede mais vulgarmente utilizados são os seguintes:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Como pode ser visto, categoria 5e (reforçada ou melhorada) e categoria 6A (Augmented), são uma melhoria das categorias 5e 6, respectivamente, que melhorou a velocidade de topo e a largura de banda.

Quanto maior for a categoria, maior é a velocidade de dados máxima, a 100 metros de distância máxima como padrão.

É possível ver uma tabela que mostra as categorias 5, onde V é a velocidade máxima, D é a frequência máxima MHz e que pode funcionar de distância.

Existem várias alturas de armários de acordo com as necessidades de instalação, esta altura pode ser medido em unidades (U) da cremalheira.

Cada unidade de rack ou L é a distância entre cada separação horizontal para colocar acessórios diferentes dentro do rack. Esta distância é 1,75 polegadas equivalentes a 4.4445 cm de altura.

Por exemplo, se dizemos que um rack é 8U entender que tem 8 unidades para instalar dispositivo ouacessórios 4,44 cm.

Normalmente estes acessórios como bandejas, guias, trilhos, etc. ocupar uma unidade de U (1U), mas podemos encontrar outros dispositivos ou acessórios ocupam mais unidades, como o rack pode ser uma caixa de instalar um PC, UPS, etc. Deve ser dito que há também meia unidade de U (0,5 L), neste caso, uma unidade de rack podem ser instalados dois acessórios.

Portanto, sabiendo rack de unidades de ocupação dispositivos que vamos instalar saber a altura que precisamos para o nosso rack.

O tamanho da unidade de bastidor (L) é baseado na especificação do padrão para as cremalheiras, tal como definidos em EIA-310.
