Eine der grundlegenden Komponenten in den meisten elektrischen Schaltungen oder elektrischen Installationen sind die Sicherungen, die Sicherung ist eine Kapsel (B), die an ihren Enden Metallzwingen (C) hat, in denen ein dünnes Filament aus Legierung oder Metall (A), dadurch gekennzeichnet, dass es einen niedrigen Schmelzpunkt aufweist.
Die Sicherung befindet sich an einem bestimmten Punkt der Installation und dient zum Schutz der Installationmögliche Schäden durch elektrische Überlastung oder Spannung.
In ihrem normalen Zustand haben die Filamente an ihren Enden Kontinuität (C, D). Diese Überspannung bewirkt, dass sich dieser Faden erhitzt und bricht (C.1, C.2), keine elektrische Energie durchlässt und den Stromkreis schützt, während das Brandrisiko minimiert wird.

Wir können alle Arten von Sicherungen finden, entsprechend ihrer Stromstärke, Design usw.
Zu den häufigsten finden wirr:

• Zylindrisches Sicherungsglasmaterial. Sie werden normalerweise in den meisten Haushaltsgeräten, Netzteilen usw. verwendet.
• Sicherungen für Blade-Fahrzeuge. Sie sind die Sicherungen, die die elektrische Installation des Fahrzeugs schützen, normalerweise sind sie vom gleichen Typ und Design in den meisten Fahrzeugen, entsprechend ihrer Stromstärke haben sie eine spezifische Farbe.
• Braun = 5 A
• Rot = 10 A
• Blau = 15 A
• Gelb= 20 A
• Farblos = 25 A
• Grün = 30 A
• Sicherungen für Mini-Fahrzeuge: Es ist das gleiche wie das vorherige, aber von kleinerer Größe.
• Sicherungen für Maxi-Fahrzeuge: Es ist das gleiche wie das vorherige, aber von einer größeren Größe.
• Midi Sicherungen
• Mega-Sicherungen
• Reed-Sicherungen
• Hochspannungs- oder Industriesicherungen

Ihr Symbol wird als eine Box und eine Linie dargestellt, die kreuztEine Linie oder Linie hat eine Sinusform (E).

Ein Rack ist ein Metallträger entwickelt, um elektronische, Computer-und Kommunikations-Ausrüstung unterzubringen. Die zur Breite normiert meisten Hersteller von Geräten kompatibel zu sein. Sie werden auch als Regale, Schränke, Schränke oder Kleiderschränke. Jede Spalte hat Löcher in regelmäßigen Abständen aufgerufen U Rack-Einheiten (Bild: 4) in Dreiergruppen zusammengefasst. Die Höhe (Im Bild:5) es standardisierte Racks und Außenabmessungen von 200 mm mal 200 mm. Normal, dass von 4U bis 46/47U Höhe Breite Typen (Bild: 7). Standard, 600 mm oder 800 mm Arten Hintergrund (Bild: 6) Die Tiefe des Rahmens ist nicht standardisiert, da dies die Flexibilität gewährt wird (Im Bild: 8) an der Ausrüstung. Die häufigsten sind: - 450 mm - 600 mm - 800 mm - 900 mm - 1000 mm - 1200 mm Typ 19-Zoll-Rack können verschiedene Arten von 19-Zoll-Rack finden. Rack-Wandbild (Bild: 2): Wird verwendet, um elektronische Netz unterzubringen. Sie sind die kleinsten und verankert zu Wand. Rack-Pie (Im Bild: 1): Sie werden vor allem für Server, UPS und Netzwerk-Elektronik eingesetzt. Offene Rack (Im Bild: 3): Open Rack-Racks sind nur ModelleStruktur, wodurch Türen und anderes Zubehör.

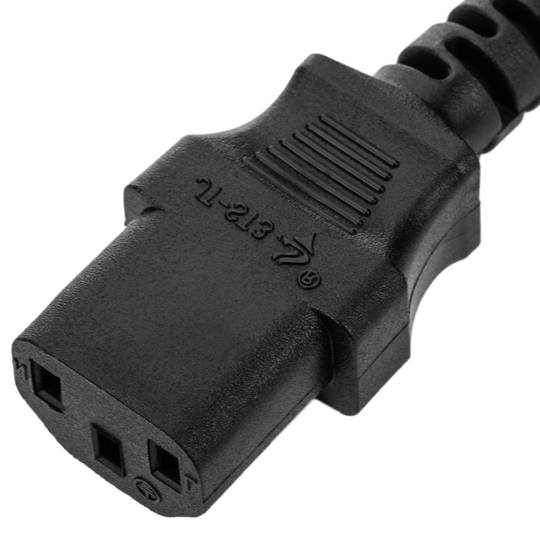

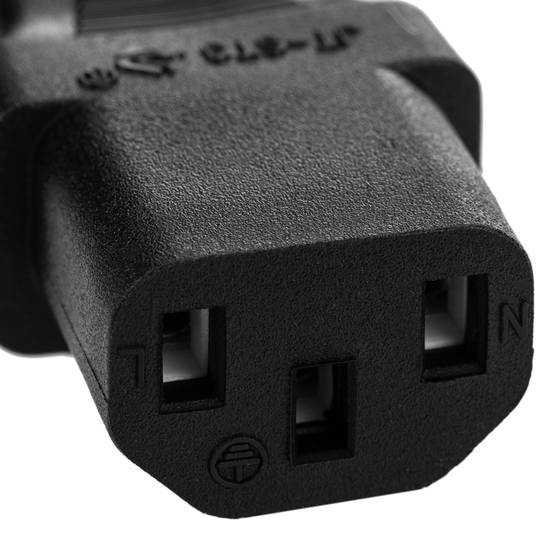

IEC-Anschluss ist der gebräuchliche Name für eine Gruppe von dreizehn Stromanschlüsse (die so genannte Verbinder Spezifikationen) und dreizehn Steckdose Platten (genannt Eingang) Spezifikation, die von IEC 60320 (früher IEC 320) definiert der Internationalen Elektrotechnischen Kommission ( IEC). Bei Verwendung ohne weitere Qualifikation "IEC-Anschluss" bezieht sich in der Regel speziell auf die C13 und C14-Anschlüsse.

In IEC-Anschluss oder Kabel mit einer Basis (in der Regel Kunststoff) und einem Stecker an die Steckdose (Plug) anzuschließen, wenn wir diese beiden Dinge, die wir erhalten, die mit dem Namen SCHUKO ist die Gesamt Anschluss. Die Schuko nicht die Art von Stecker zu bestimmen. Würde die durch die Spezifikation der Internationalen Elektro Commision (IEC) bestimmt werden. Wir verlassen eine kleine Probe des Schukos international.

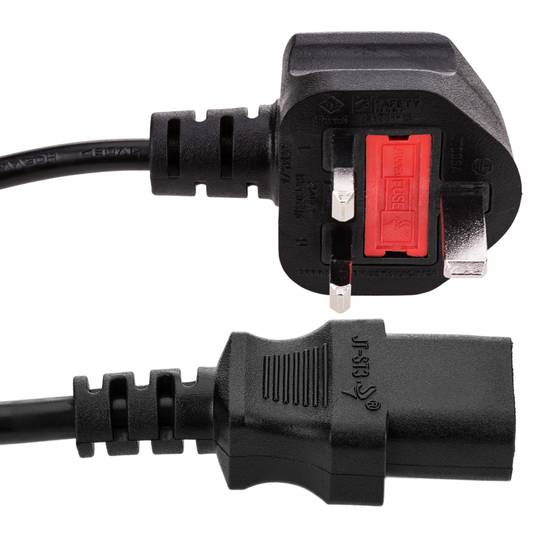

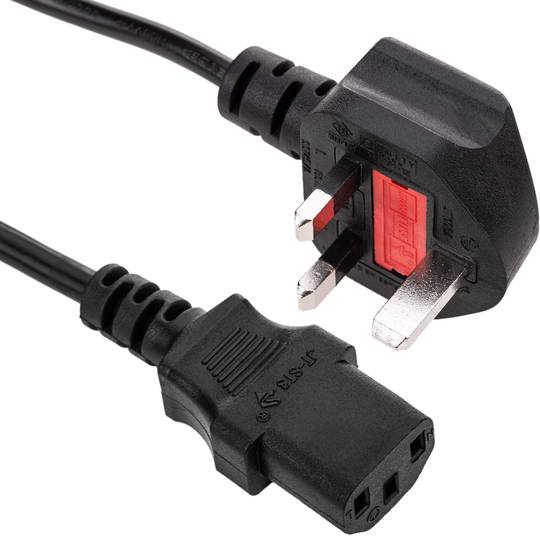

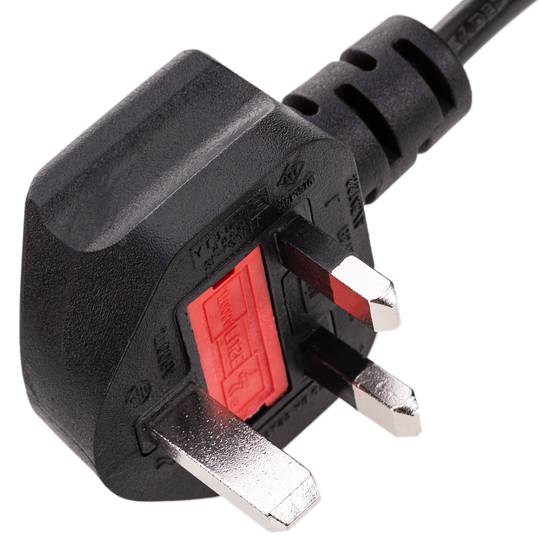

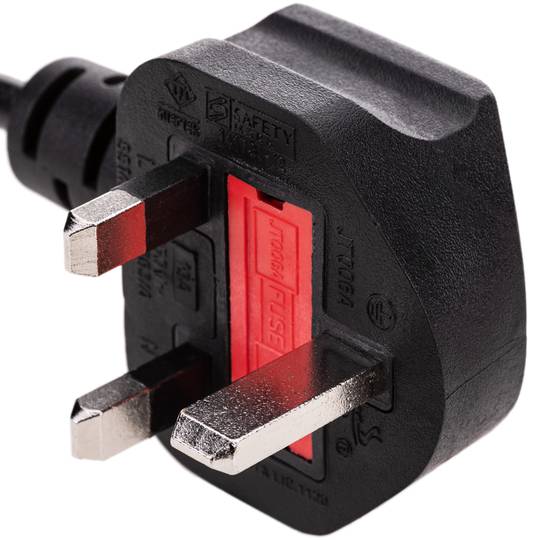

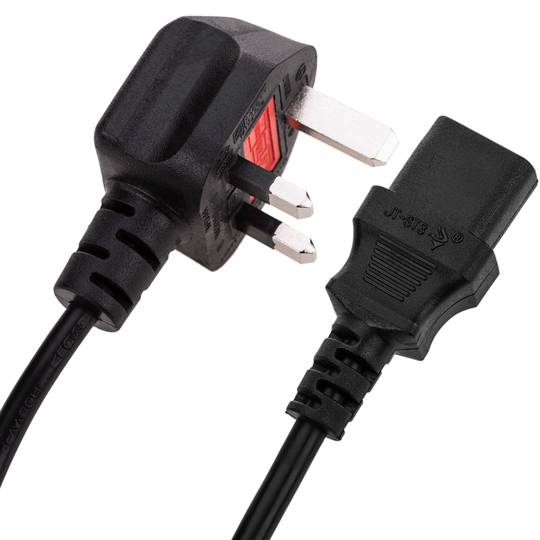

Die BS-1363-1-Format ist das Standardformat britischen Stecker. Es hat einen sehr signifikanten carasterística im oberen Stopfen und die Existenz einer Sicherung. Das alte Format war Englisch die BS-546

Wenn eine elektrische Installation oder eine elektrische Schaltung zu machen muss berücksichtigt mehr Faktoren getroffen werden, eine davon ist das richtige Kabel auszuwählen. Je nach Installation und Gebrauch davon können wir unterschiedliche Durchmesser finden, die unterschiedlichen Lasten tragen. Der Kabelquerschnitt wird uns auch zu unserer Einrichtung helfen, da je größer der höheren thermische Ausdauer Abschnitt nicht überhitzen.
Tabelle podemos entsprechende Ansicht Last für unterschiedliche Kabeldurchmesser unterstützt.

Unter den verschiedenen Arten von elektrischen Kabeln können wir einzelnen Draht oder Litze Kabel finden. Der Unterschied liegt in der Anzahl der Treiber, die das Kabel bilden. Die einzelsträngigen Drahtseile enthalten nur einen einzigen Kabelleiter, während die mehradrige Kabel mit mehr als einer. Nicht Multifilament (A) oder Monofilament (B) mit der monopolaren Kabels (C), bipolar (D) oder multipolare (E) verwirren. Monopolare Drähte nur einEinzelleiter, bipolare Kabel haben zwei Leiter, während das mehrpolige Kabel mehr als zwei Leiter aufweist. Es kann gesagt werden, dass eine unipolare ANY, bipolar oder mehrpoliges Kabel einzeilige oder Mehr sein kann. Im Fall von Single-Wire-Kabel Talk starrer Leitungen, während mehradrige Kabel werden flexibel sein.
In der Tabelle unten sehen Sie den Unterschied zwischen ihnen.

Das isolierende oder isolierende Band ist ein grundlegendes Element, wenn eine Reparatur oder eine elektrische Installation durchgeführt wird. Das Isolierband hilft uns, die elektrischen Kabel vor möglichen Überkreuzungen oder Kontakten zwischen ihnen oder mit anderen Elementen zu schützen und zu isolieren, wodurch gewährleistet wird, dass die Verbindung gut isoliert ist und mögliche Kurzschlüsse vermieden werden.
Seine Verwendung ist sehr einfach, da es ein flexibles Material ist, dass wir es mit Komfort anwenden können.
Um eine perfekte Verbindung zu erreichen, empfiehlt es sich, das Klebeband über die Hälfte des Kabels und die Hälfte über die Verbindung zu wickeln, wobei das Klebeband beim schrägen Rollen etwas gestreckt wird.

• Für das Erdungskabel wird farbiges Isolierband verwendet:
• Grün
• Grün mit einer gelben Linie.
• Für das neutrale Kabel wird blaues Isolierband verwendet.
• Für das Kabel ist die PhaseSie können jede andere Farbe verwenden:
• Jede Farbe unterscheidet sich von neutral oder Erde.
• Schwarzes Isolierband.
• Braunes Isolierband.
• Graues Isolierband.

Wie es in Installationen üblich ist, können wir einen Standard von Farben in den elektrischen Kabeln finden.

Diese Vorschriften helfen auf einen Blick, die Verbindung und die Auflösung möglicher Fehler oder Ausfälle zu verstehen.

Im Folgenden fügen wir die Farbe/Kabelrelation für elektrische Installationen hinzu.

1. Das Erdungskabel kann auf verschiedene Arten identifiziert werden:
• Grünes Kabel.
• C-Kabelgrüner Geruch mit einer gelben Linie.
• Kabel ohne Isolierung.
2. Der Neutralleiter wird blau sein.
3. Das Phasenkabel kann auf verschiedene Arten identifiziert werden:
• Jede Farbe unterscheidet sich von neutral oder Erde.
• Schwarze Isolierung.
• Brown-Isolat.
• Graue Isolierung.
