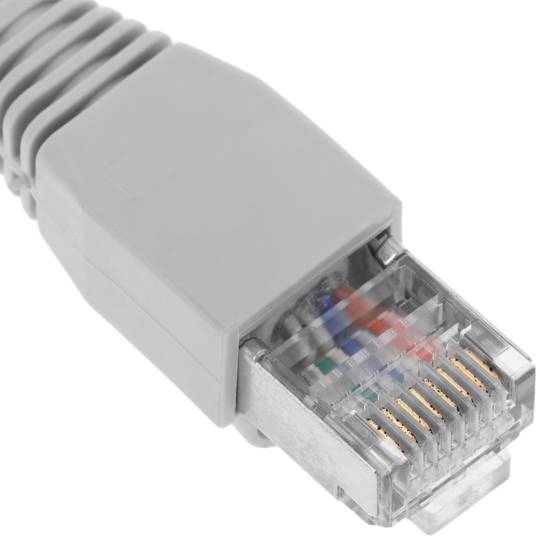

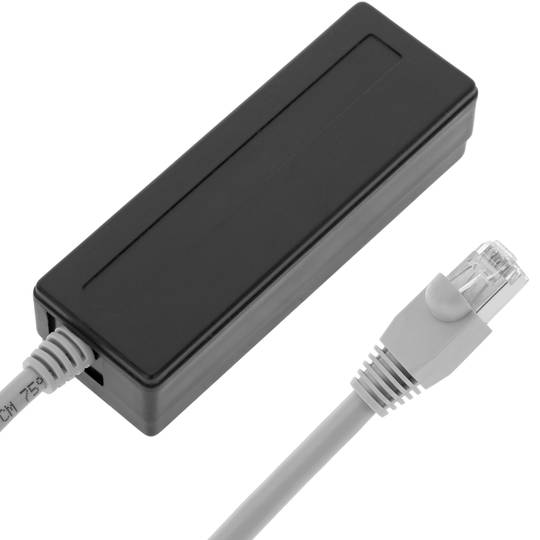

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados.

Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.)

La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones.

- Esquema de pines directo:

EIA-568A
Nº pin 1: BLANCO-VERDE
Nº pin 2: VERDE
Nº pin 3: BLANCO-NARANJA
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: NARANJA
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

EIA-568B
Nº pin 1: BLANCO-NARANJA
Nº pin 2: NARANJA
Nº pin 3: BLANCO-VERDE
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: VERDE
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

- Esquema de pines cruzado:

El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

Segons la qualitat i el tipus, els cables de xarxa es classifiquen en categories que ens permeten saber les seves característiques.

Les categories dels cables de xarxa més utilitzades són:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6a
- Categoria 7

Com es pot veure, la categoria 5e (enhanced o millorada) i la categoria 6a (augmentada), són una millora de les categories 5 i 6, respectivament, on

s'ha millorat la velocitat i l'amplada de banda.

Com més alta és la categoria, major és la velocitat de transmissió de dades màxima, sent la distància màxima 100 metres segons el seu estàndard.

Pot observar una taula on es mostren les 5 categories, on V és la velocitat màxima, D és la distància màxima i MHz la freqüència a la que pot treballar.
