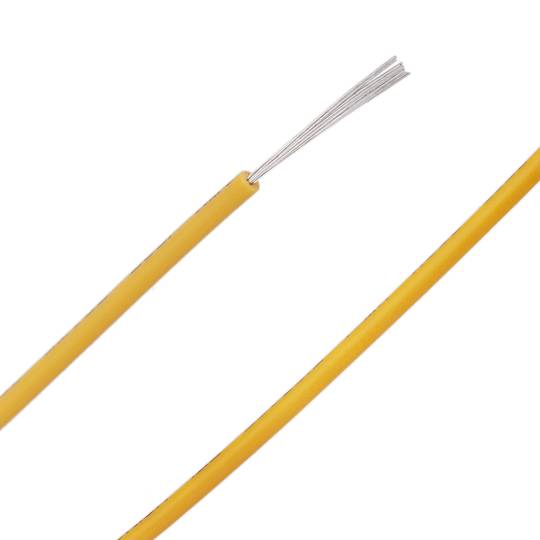

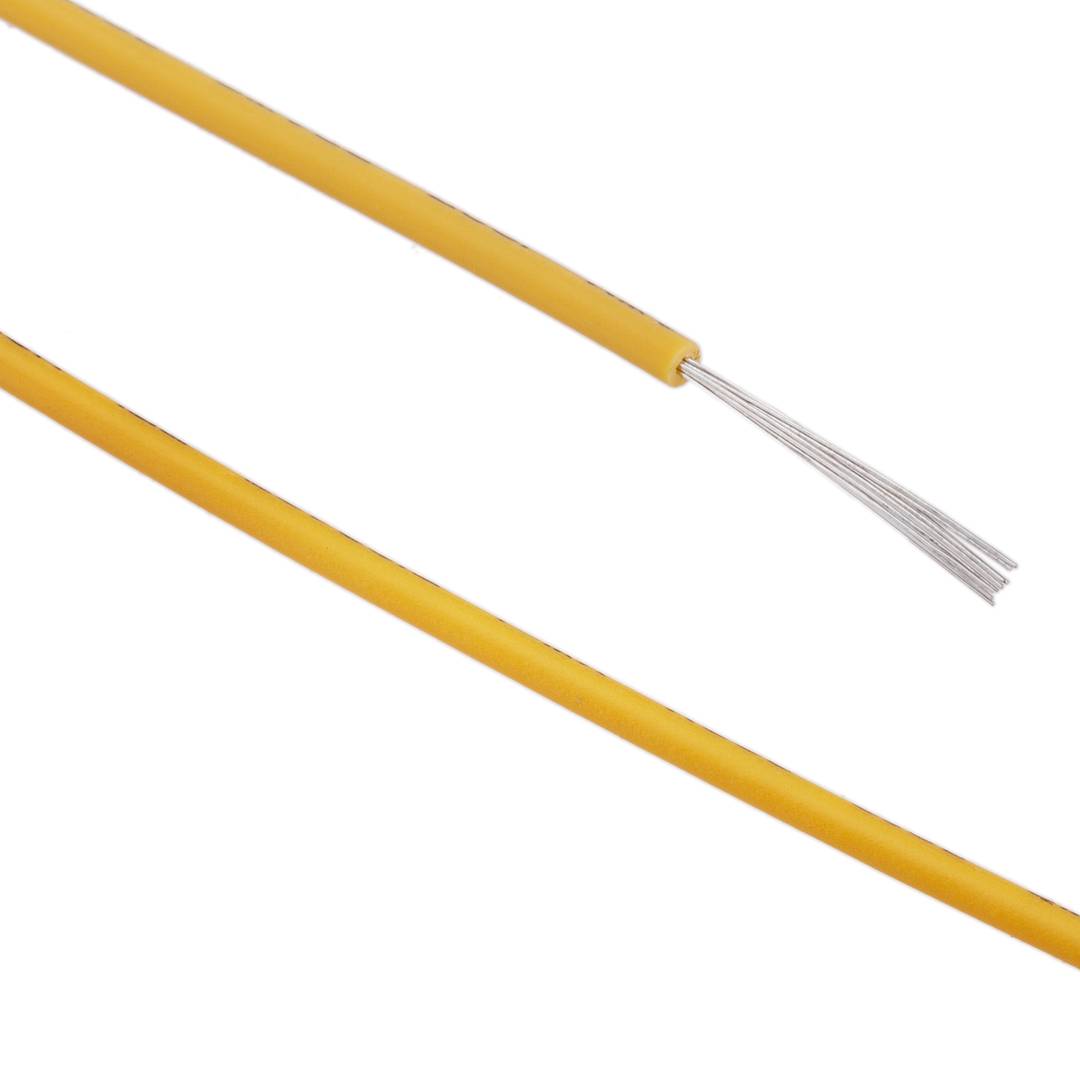

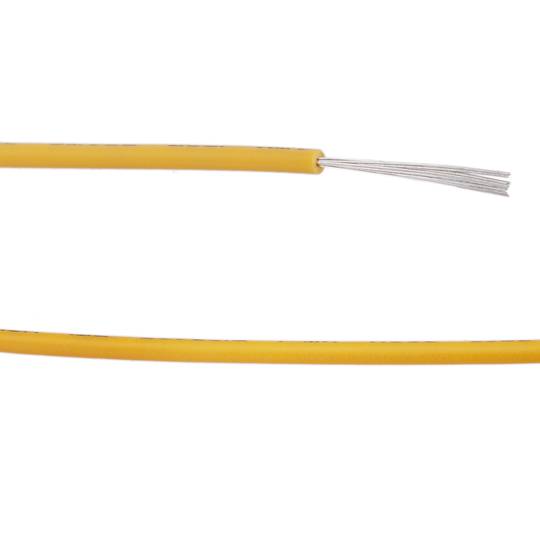

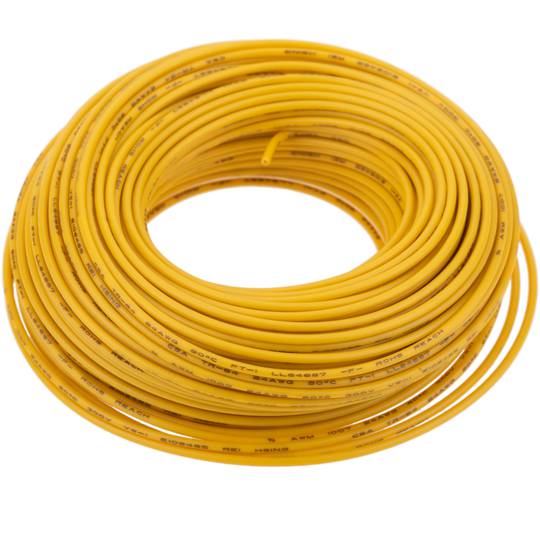

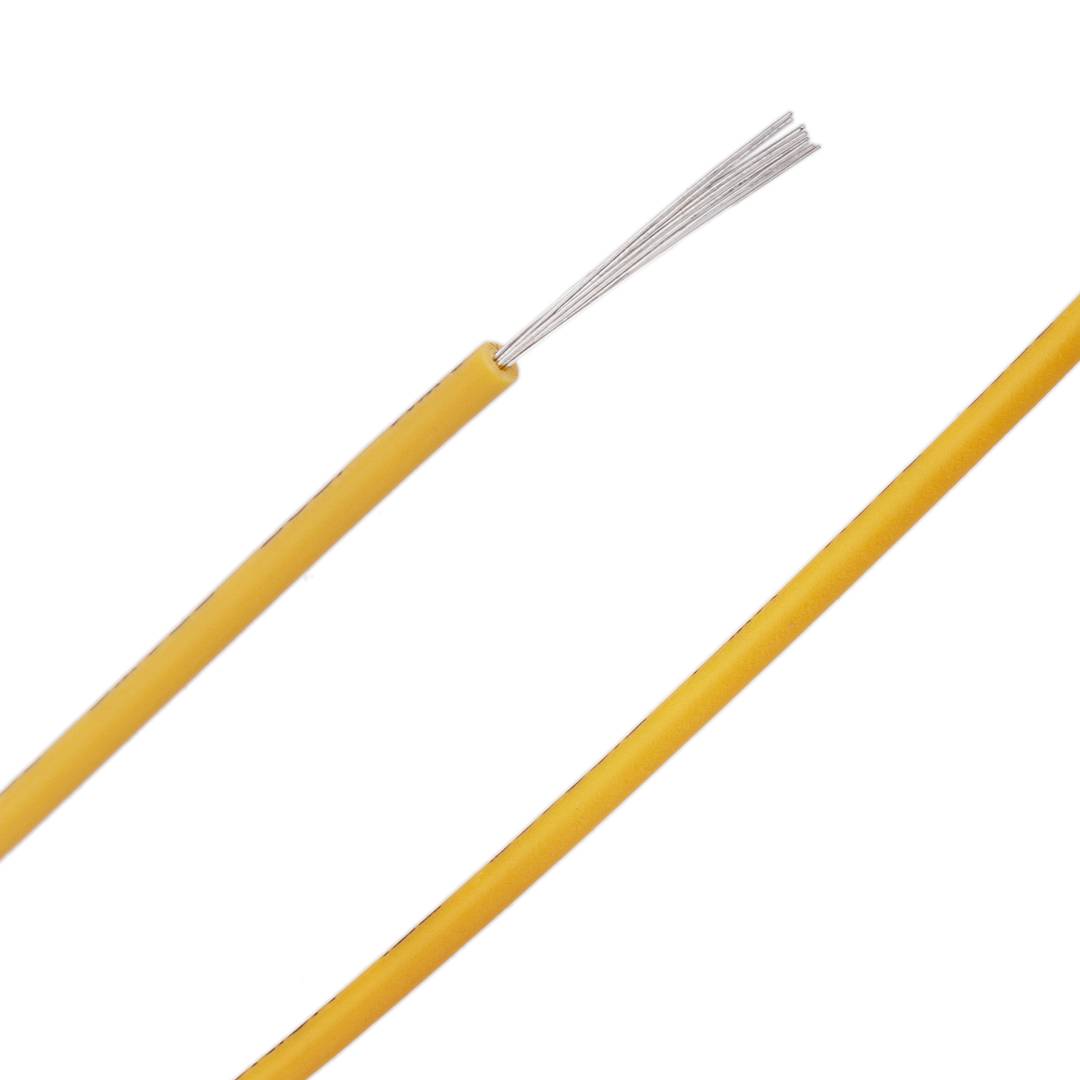

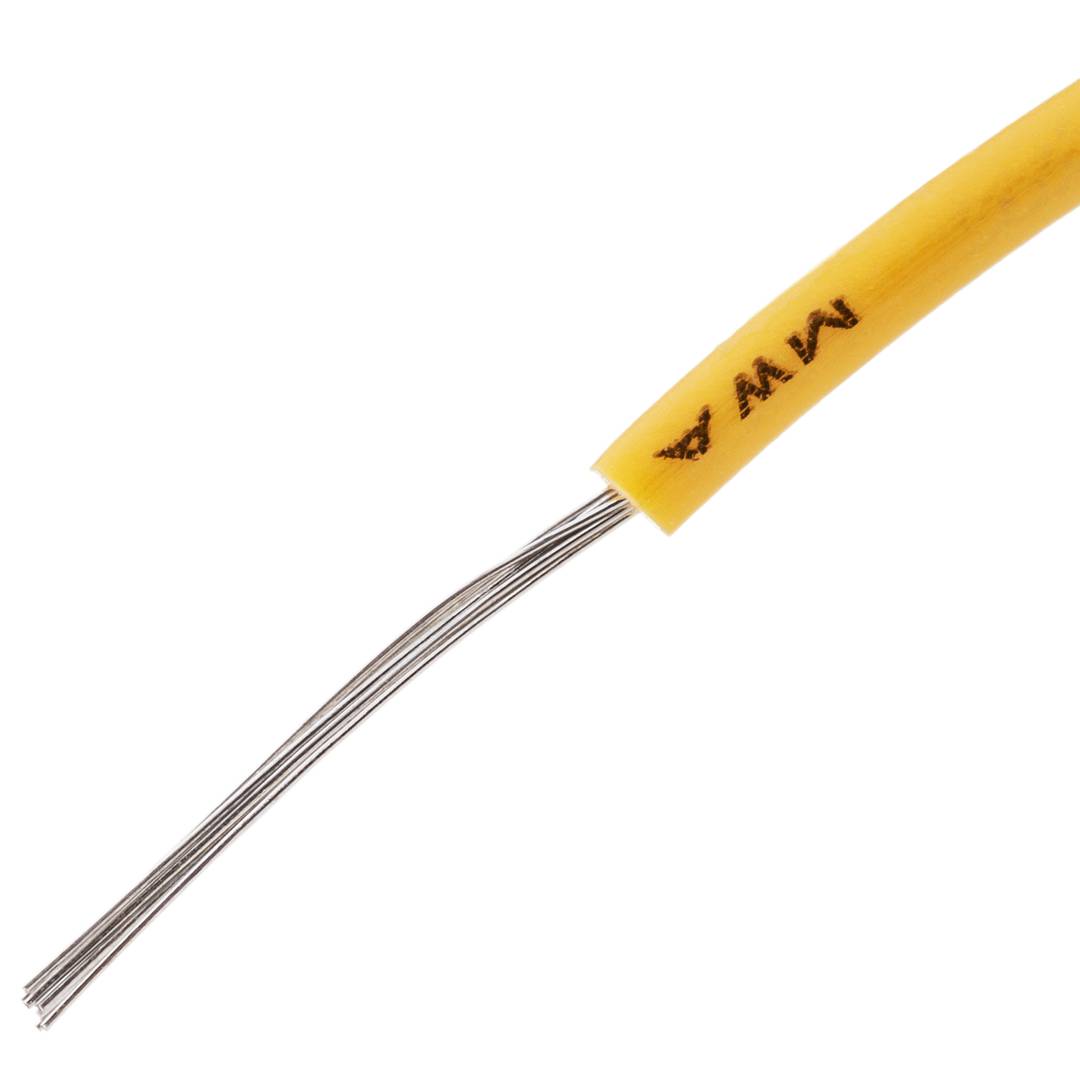

Cable de alimentación de 24AWG 30m amarillo

AWG son las siglas de "American Wire Gauge" siendo esta una medida utilizada para representar las medidas de ancho y sección de cables.

A continuación exponemos una tabla de conversión AWG:

AWG	Diam. mm	Area mm2		AWG	Diam. mm	Area mm2
1	7.35	42.40		16	1.29	1.31
2	6.54	33.60		17	1.15	1.04
3	5.86	27.00		18	1.024	0.823
4	5.19	21.20		19	0.912	0.653
5	4.62	16.80		20	0.812	0.519
6	4.11	13.30		21	0.723	0.412
7	3.67	10.60		22	0.644	0.325
8	3.26	8.35		23	0.573	0.259
9	2.91	6.62		24	0.511	0.205
10	2.59	5.27		25	0.455	0.163
11	2.30	4.15		26	0.405	0.128
12	2.05	3.31		27	0.361	0.102
13	1.83	2.63		28	0.321	0.0804
14	1.63	2.08		29	0.286	0.0646
15	1.45	1.65		30	0.255	0.0503

Comúnmente se denomina como Molex a los conectores internos de una computadora de escritorio. Se utiliza en periféricos que necesiten más amperaje que el provisto por el cable de datos tales como:

• Discos duros (IDE, SCSI y SATA)


• Unidades de diskettes (3,5' y 5,25')


• Unidades ópticas (CD,DVD y Blu-Ray)


• Placas de video (Placas PCI-e, PCI y AGP)


• Sistemas de refrigeración (Aire y líquido)


• Circuitos de Modding (Diodos luminosos, tubos de luz, etc.)


• Naturalmente, existen dos tipos de conectores Molex, un conector macho y un conector hembra. Los conectores macho se utilizan para bifurcar las salidas y dividirlas en dos pero la mayoría de las veces están integradas a los PCB de los periféricos.

Los conductores eléctricos que salen de la fuente de alimentación hacia conectores Molex tienen colores para distinguirlos:

Dentro de los diferentes tipos de cables eléctricos podemos encontrar cables unifilares o multifilares. La diferencia radica en el número de conductores que componen el cable.
Los cables unifilares solo contienen un único cable conductor, mientras que los cables multifilares contienen más de uno. No hay que confundir multifilar (A) o monofilar (B) con cable monopolar (C), bipolares (D) o multipolar (E). Los cables monopolares solo tienen un único conductor, los cables bipolares tienen dos conductores, mientras que los cables multipolares tienen más de dos conductores. Cabe decir, que un cualquier cable unipolar, bipolar o multipolar puede ser unifilar o multifilar. En el caso de los cables unifilares hablaremos de cables rígidos, mientras que los cables multifilares serán flexibles.

En la siguiente tabla se puede ver la diferencia entre ellos.
