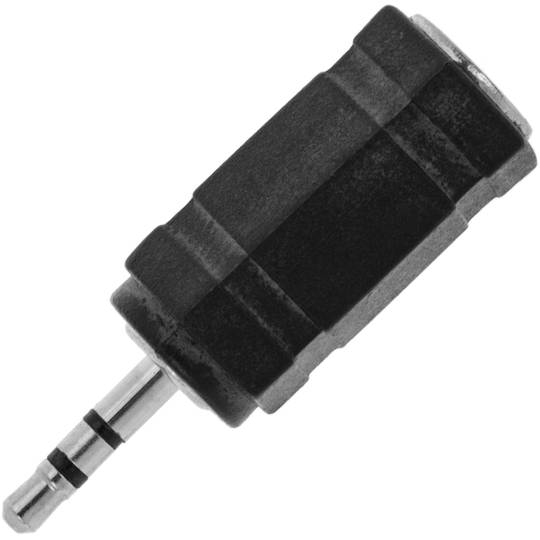

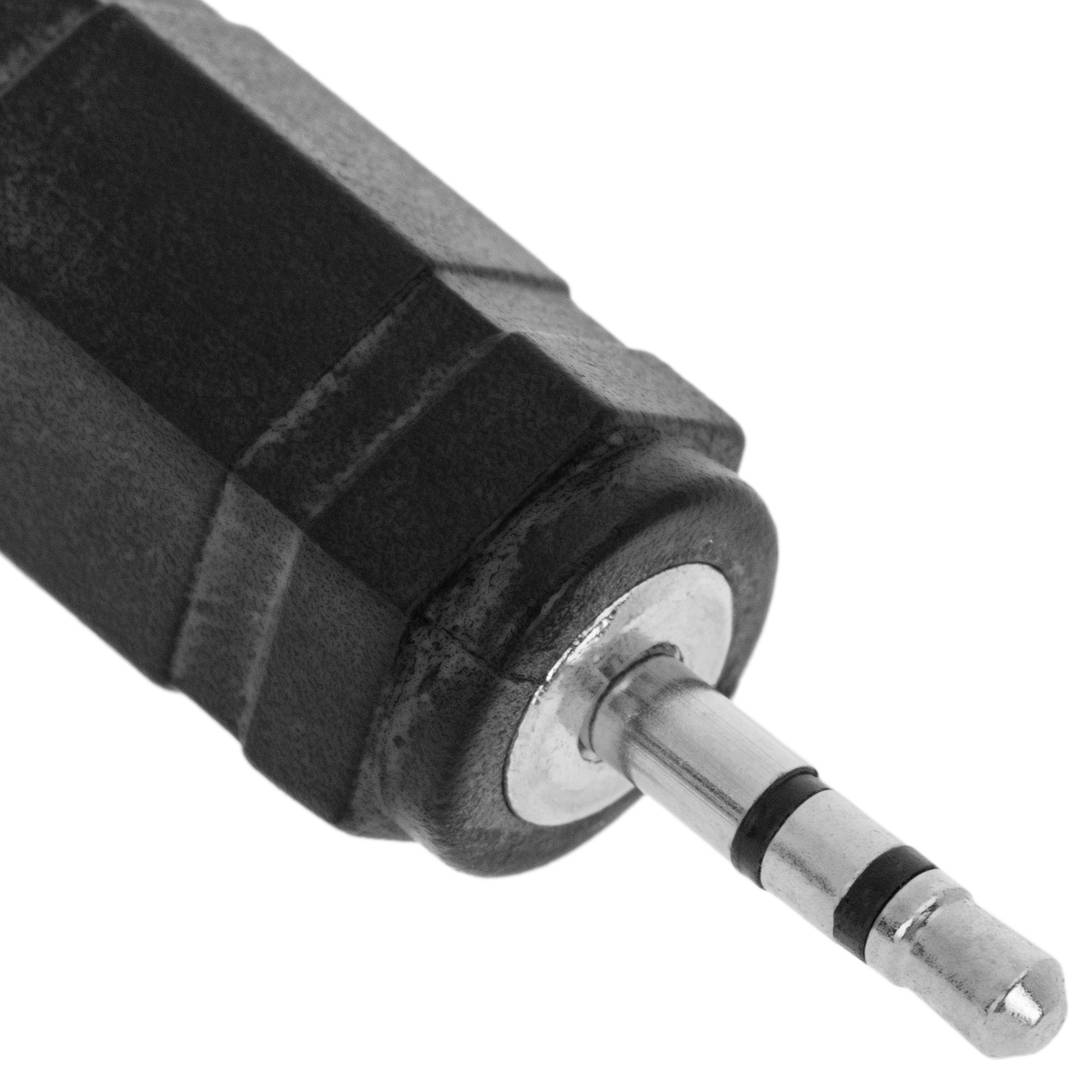

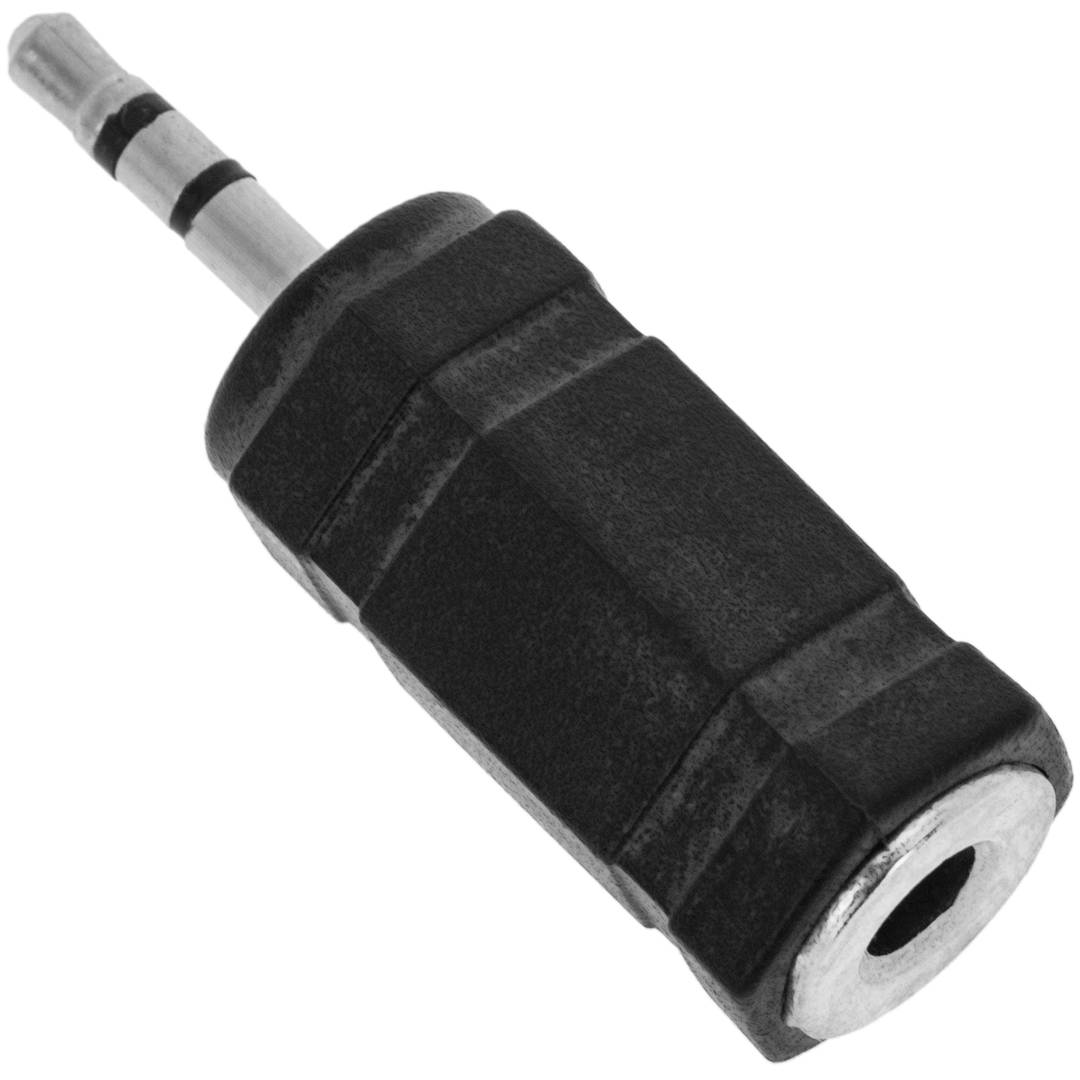

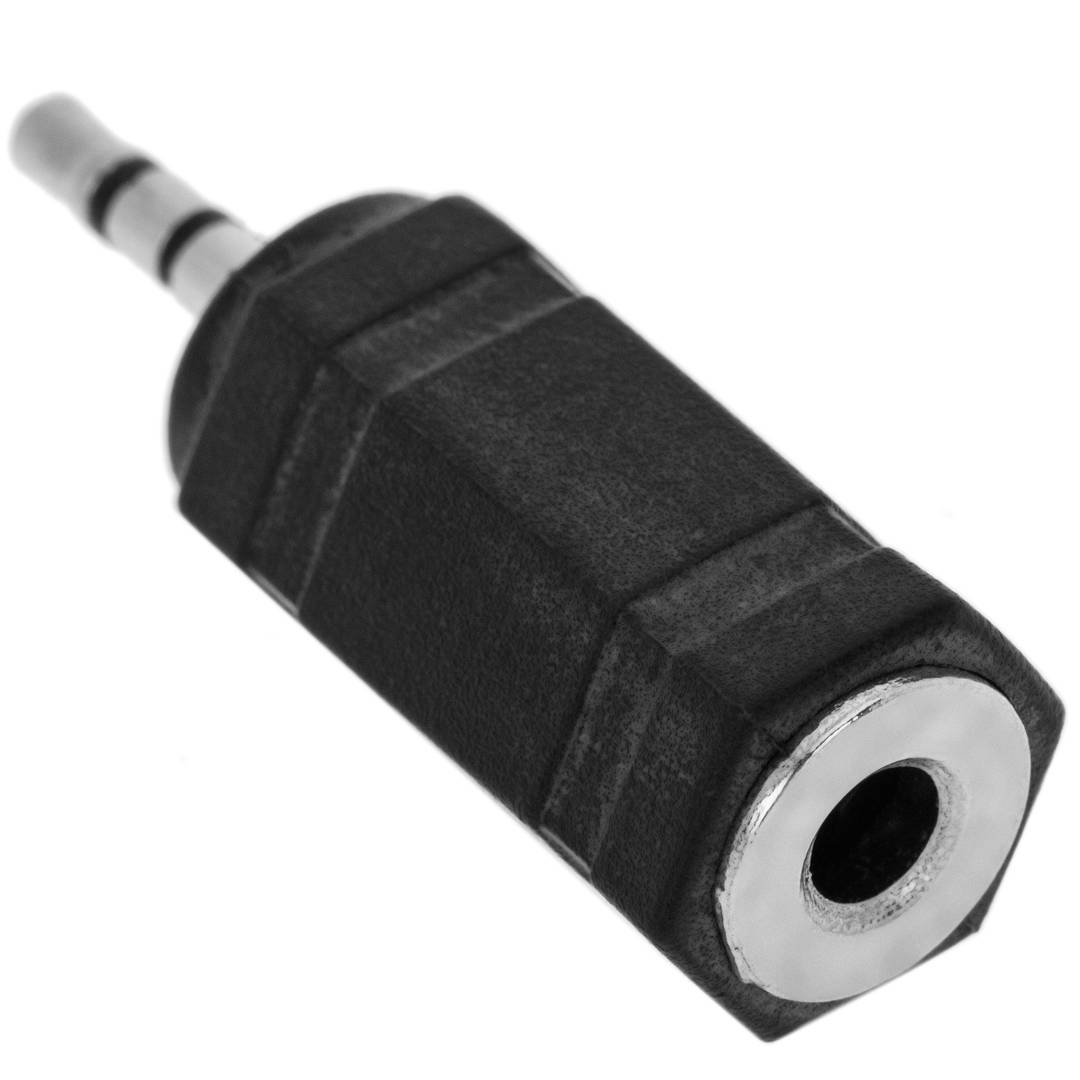

Adaptador Audio Estéreo (Jack-3.5mm-H / Jack-2.5mm-M)

El minijack de 3.5mm es un conector popular utilizado principalmente por auriculares si bien su funcionalidad es mucho más variada.

Se compone de un máximo tres partes conectivas siendo la mayor la denominada masa o de polaridad negativa y dos de menor tamaño ubicadas más hacia el extremo del conector, los denominados vivos o positivos que corresponderían a cada canal, este tipo de clavija de tres partes permite transmitir señales en dos canales diferenciados, también conocidas como señales estéreo. Existiendo también el mismo minijack pero en una versión monoaural compuesta de únicamente dos partes, una masa y un vivo o positivo.

Podemos encontrar 3 tipos de conector Jack, el conector TS (tip-sleeve) monofónico y el conector TRS (tip-ring-sleeve) estereofónico y el conector TRRS (tip-ring-ring-sleeve)
que es el utilizado en la mayoría de dispositivos móviles, tablets, MP3 etc...
Podemos diferencia estos 3 tipos de conectores según su diámetro:

1. Conector jack de 6,35 mm o TS.
2. Conector minijack de 3,5 mm o TRS, es el más común, normalmente se utiliza en la salida de auriculares de dispositivos portátiles.
3. Conector jack de 2,5 mm o TRRS.

Se compone de un máximo tres partes conectivas siendo la mayor la denominada masa o de polaridad negativa y dos de menor tamaño ubicadas más hacia el extremo del conector,
los denominados vivos o positivos que corresponderían a cada canal, este tipo de clavija de tres partes permite transmitir señales en dos canales diferenciados,
también conocidas como señales estéreo. Existiendo también el mismo jack pero en una versión mono, compuesta de únicamente dos partes, una masa y un vivo o positivo.

A. Protector
B. Vástago
C. Anillo
D. Punta
E. Vástago (Masa)
F. Anillo (Señal Derecha)
G. Punta (Señal Izquierda)
