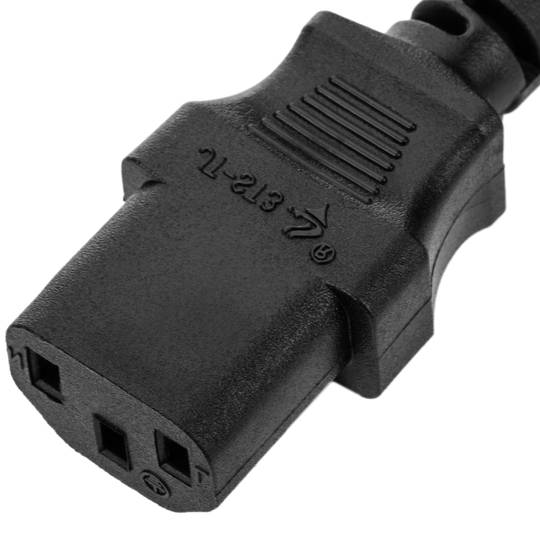

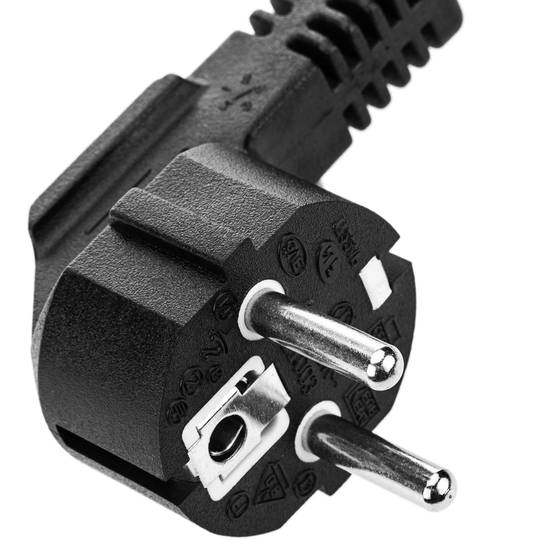

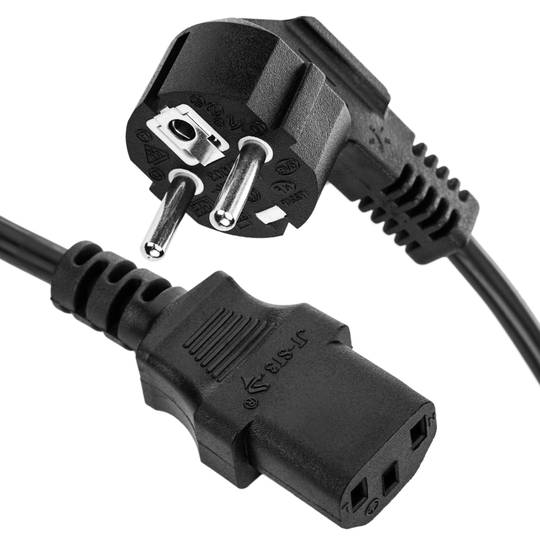

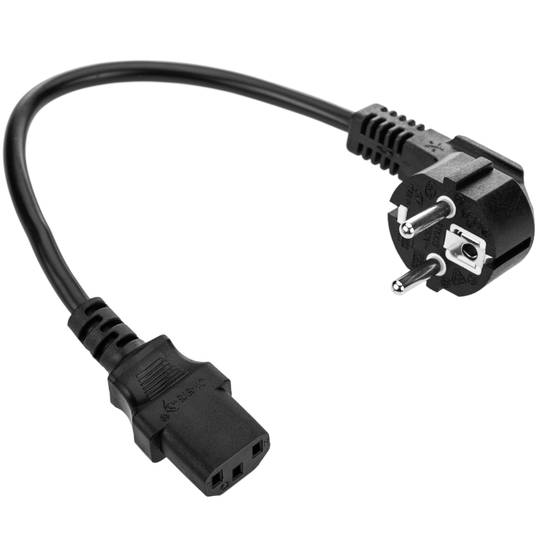

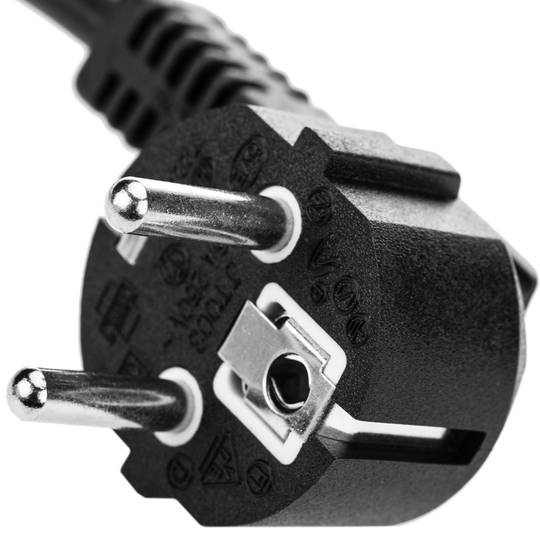

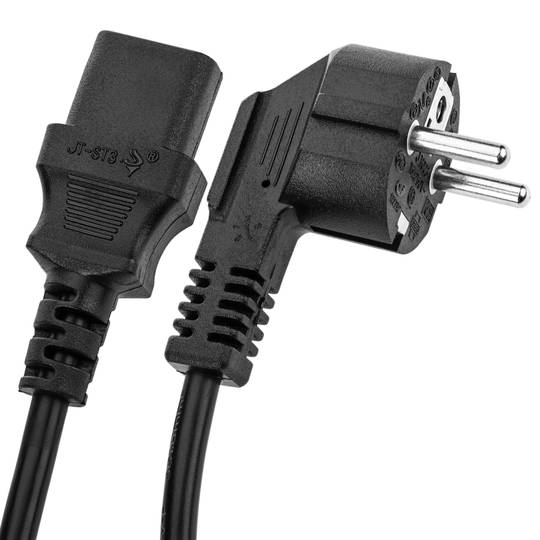

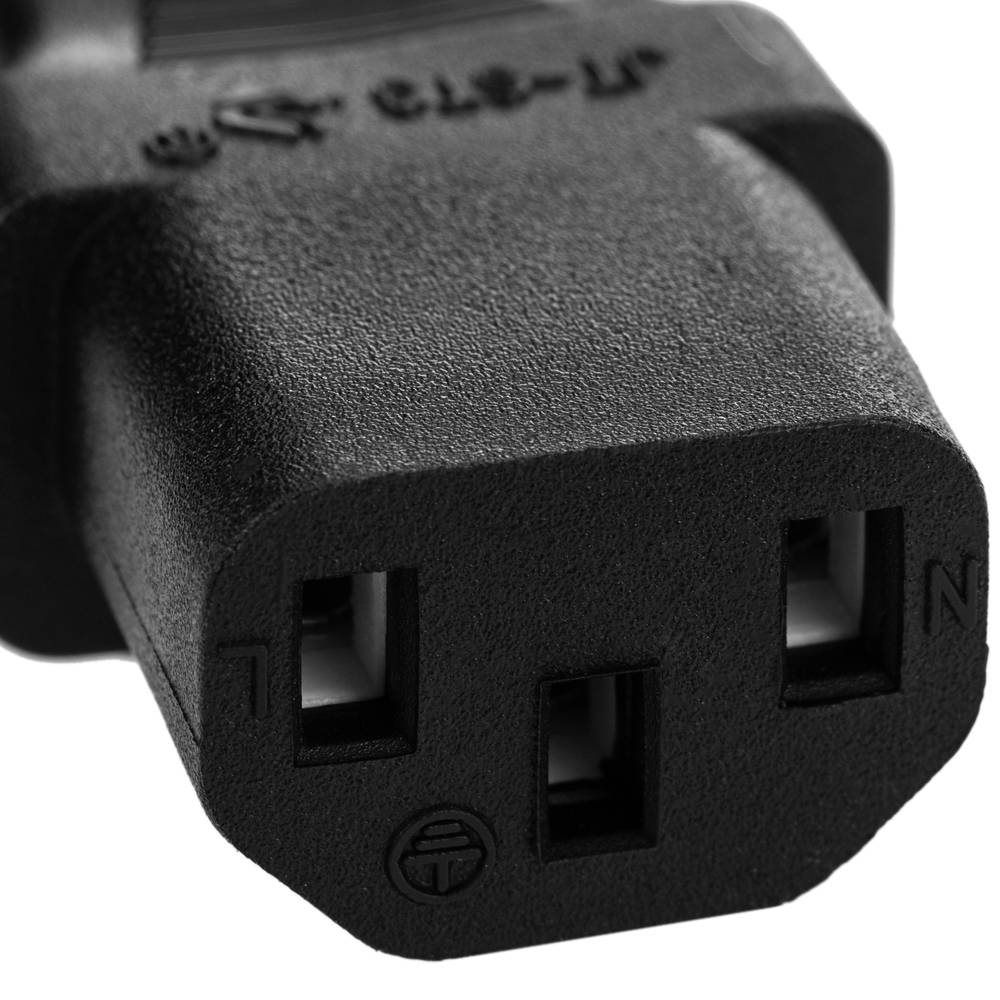

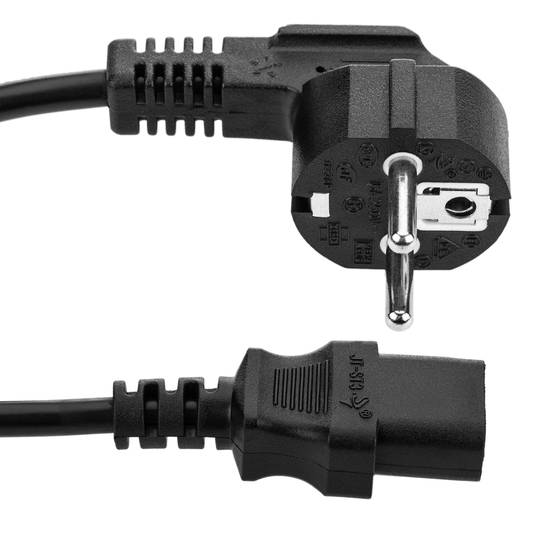

Cable eléctrico de alimentación IEC60320 C13-hembra a Schuko-macho 30cm

Conector IEC es el nombre común para un conjunto de trece conectores de alimentación eléctrica (denominados el conector en las especificaciones) y trece paneles de enchufe (denominados la entrada) definidos por la especificación IEC 60320 (anteriormente IEC 320) de la International Electrotechnical Commission (IEC). Cuando se usa sin otros calificadores, "conector IEC" por lo general se refiere específicamente a los conectores C13 y C14.

En conector o cable IEC con una base (normalmente de plástico) y unas clavijas para conectarse a la toma de corriente (enchufe), si juntamos estas dos cosas conseguiríamos el nombrado SCHUKO que es el global de conector.

El schuko no determina el tipo de conector. Iría determinado por la especificación de la International Electrotechnical Commision (IEC).

Os dejamos una pequeña muestra de Schukos a nivel internacional.

A la hora de realizar una instalación eléctrica o un circuito eléctrico se han de tener en cuenta varios factores, uno de ellos es la selección del cable adecuado. Según la instalación y el uso de la misma podemos encontrar diferentes diámetros que soportan diferentes cargas. La sección del cable también nos ayudará a que nuestra instalación no se recaliente, ya que a mayor sección mayor aguante térmico.

En la siguiente tabla podemos ver la correspondiente carga soportada para los diferentes secciones de cables.

Dentro de los diferentes tipos de cables eléctricos podemos encontrar cables unifilares o multifilares. La diferencia radica en el número de conductores que componen el cable.
Los cables unifilares solo contienen un único cable conductor, mientras que los cables multifilares contienen más de uno. No hay que confundir multifilar (A) o monofilar (B) con cable monopolar (C), bipolares (D) o multipolar (E). Los cables monopolares solo tienen un único conductor, los cables bipolares tienen dos conductores, mientras que los cables multipolares tienen más de dos conductores. Cabe decir, que un cualquier cable unipolar, bipolar o multipolar puede ser unifilar o multifilar. En el caso de los cables unifilares hablaremos de cables rígidos, mientras que los cables multifilares serán flexibles.

En la siguiente tabla se puede ver la diferencia entre ellos.

Como es común en instalaciones podemos encontrar un estandard de colores en los cables eléctricos.

Estás normativas ayudan de un simple vistazo entender la conexión y la resolución de posibles averías o fallos.

A continuación adjuntamos la relación color / cable para instalaciones eléctricas.

1. El Cable de tierra puede ser identificado de varias maneras:
• Cable de color verde.
• Cable de color verde con una línea de color amarillo.
• Cable sin aislante.
2. El cable neutro será de color azul.
3. El cable de la fase puede ser identificado de varias maneras:
• Cualquier color diferente al neutro o al de tierra.
• Aislante negro.
• Aislante marrón.
• Aislante gris.

La cinta aislante o aisladora es un elemento primordial a la hora de realizar una reparación o realizar una instalación eléctrica. La cinta aislante nos ayudará a proteger y aislar los cable eléctricos de posible cruces o contactos entre ellos o con otros elementos, garantizando que el empalme quede bien aislado evitando posible cortocircuitos.
Su uso es muy sencillo, ya que al ser un material flexible nos permite aplicarlo con comodidad.
Para conseguir una unión perfecta es recomendable que enrollemos la cinta cubriendo mitad del cable y la mitad sobre el empalme, estirando un poco la cinta mientras enrollamos de forma oblicua.

• Para el cable de tierra se utilizará cinta aislante de color:
• Verde.
• Verde con una línea de color amarillo.
• Para el cable neutro se utilizará cinta aislante de color azul.
• Para el cable de la fase se puede utilizar cualquier otro color:
• Cualquier color diferente a neutro o a tierra.
• Cinta aislante negro.
• Cinta aislante marrón.
• Cinta aislante gris.
