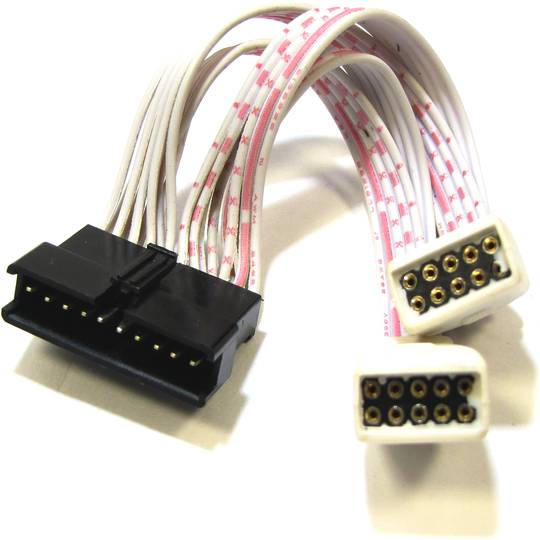

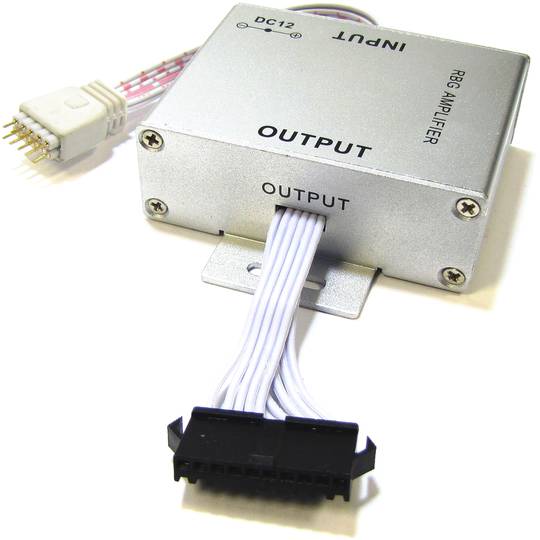

Amplificador de señal para tira de LEDs RGB (9 canales x 2A)

Dentro de los diferentes tipos de conectores para alimentación eléctrica nos encontramos con uno de los más comunes, el DC jack.
Utilizado en la mayoría de conexiones en aparatos electrónicos, como routers, portátiles, impresoras etc... es el más usado debido a su fácil montaje y conexión.
Estos conectores se utilizan mayoritariamente en fuentes de alimentación e instalaciones con corriente continua.

El conector es de forma cilíndrica y encontramos su versión en formato macho y en formato hembra (A).
El conector macho está compuesto de la parte metálica exterior e interior, donde en cada una de ellas viaja la energía, normalmente se utiliza la parte interior para el polo positivo y la exterior para el negativo, pero podrá variar según fabricante.

Este tipo de conector se encuentra en multitud de diámetros, lo más comunes son 3.5mm y 5.5mm. Aunque podemos encontrar de varias medidas, en cuanto a longitud y diámetro exterior o interior.

Su instalación es sencilla, podemos encontrar varios tipos de conectores, par soldar o para atornillar con terminal block, dependerá del usuario elegir el más adecuado en su instalación.

A la hora de adquirir el conector macho para realizar una reparación deberemos que conocer su diámetro, largo del conector y diámetro interior. Si procedemos con una nueva instalación solo deberemos asegurarnos que el conector macho y hembra son de las mismas características.

La palabra LED que es el acrónimo de Light Emitting Diode (Diodo emisor de luz) es un componente optoelectrónico pasivo que se caracteriza por su versatilidad, adoptando multitud de formas e integrándose en multitud de elementos ópticos, desde pantallas a bombillas e incluso flashes fotográficos.

Una de sus mejores características es su bajo consumo, así como su mayor tiempo de vida, su durabilidad que resiste perfectamente casi cualquier tipo de vibración, además de la baja emisión de calor.

En el esquema:

1. Ánodo
2. Cátodo

1. Lente/encapsulado epóxico (capsula plástica).
2. Contacto metálico (hilo conductor).
3. Cavidad reflectora (copa reflectora).
4. Terminación del semiconductor.
5. Yunque.
6. Plaqueta.
7. Conjunto de yunque y plaqueta que sustituyen al filamento.
8. Borde plano.

VDC sería la abreviatura de Volt Direct Current que traducido sería Voltios de corriente directa. La idea de este tipo de corriente es unidireccional hacia la carga.

La corriente directa normalmente es producida por baterías, termopares, células solares y máquinas eléctricas de un tipo dínamo. La corriente directa puede fluir en conductores como alambres, pero también puede fluir a través de semiconductores, aislantes...

En la imagen:

1 - Corriente por pulsaciones

2 - Corriente continua (DC)

3 - Corriente alterna (AC)

4 - Corriente variable
