AWG son las siglas de "American Wire Gauge" siendo esta una medida utilizada para representar las medidas de ancho y sección de cables.

A continuación exponemos una tabla de conversión AWG:

AWG	Diam. mm	Area mm2		AWG	Diam. mm	Area mm2
1	7.35	42.40		16	1.29	1.31
2	6.54	33.60		17	1.15	1.04
3	5.86	27.00		18	1.024	0.823
4	5.19	21.20		19	0.912	0.653
5	4.62	16.80		20	0.812	0.519
6	4.11	13.30		21	0.723	0.412
7	3.67	10.60		22	0.644	0.325
8	3.26	8.35		23	0.573	0.259
9	2.91	6.62		24	0.511	0.205
10	2.59	5.27		25	0.455	0.163
11	2.30	4.15		26	0.405	0.128
12	2.05	3.31		27	0.361	0.102
13	1.83	2.63		28	0.321	0.0804
14	1.63	2.08		29	0.286	0.0646
15	1.45	1.65		30	0.255	0.0503

UTP

Es el cable de par trenzado normal y se le referencia por sus
siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado).

Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo.

Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración.


FTP

Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación.

Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante.

Esta técnica permite tener características similares al cable apantallado.

STP

Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante.

Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)

Gbps (Gb/s, Gbit/s) corresponde a la velocidad con que se transmite la información. Normalmente es usado para medir la velocidad que se transmite la información en el ADSL/Fibra de los domicilios.

• 1Gb/s equivale a 1000000000 b/s.
• 1Gb/s equivale a 1000000 kb/s.
• 1Gb/s equivale a 1000 Mb/s.

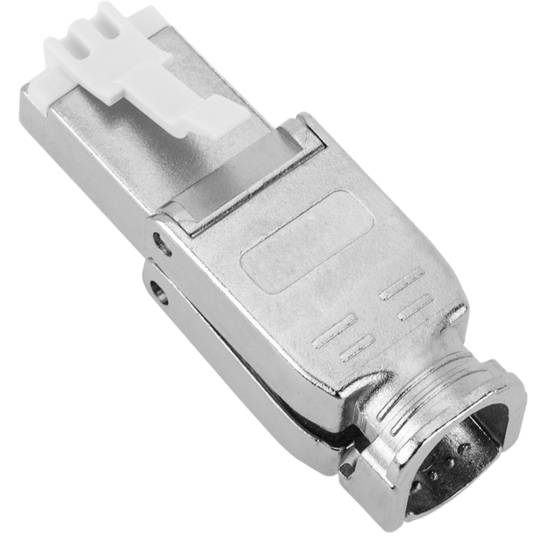

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados.

Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.)

La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones.

- Esquema de pines directo:

EIA-568A
Nº pin 1: BLANCO-VERDE
Nº pin 2: VERDE
Nº pin 3: BLANCO-NARANJA
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: NARANJA
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

EIA-568B
Nº pin 1: BLANCO- NARANJA
Nº pin 2: NARANJA
Nº pin 3: BLANCO- VERDE
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: VERDE
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

- Esquema de pines cruzado:

El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

Según la calidad y el tipo, los cables de red se clasifican en categorías que nos ayudan a saber las características de los mismos.



Las categorías de cables de red más utilizadas son:



- Categoría 5

- Categoría 5e

- Categoría 6

- Categoría 6a

- Categoría 7



Como se puede observar, la categoría 5e (enhanced o mejorada) y la categoría 6a (aumentada), son una mejora de las categorías 5 y 6, respectivamente, donde se ha mejorado la velocidad máxima y el ancho de banda.



Cuanto mayor es la categoría, mayor es la velocidad de transmisión de datos máxima, siendo la distancia máxima 100 metros según su estándar.



Puede observar una tabla donde muestra las 5 categorías, donde V es la velocidad máxima, D es la distancia máxima y MHz la frecuencia a la que puede trabajar.
