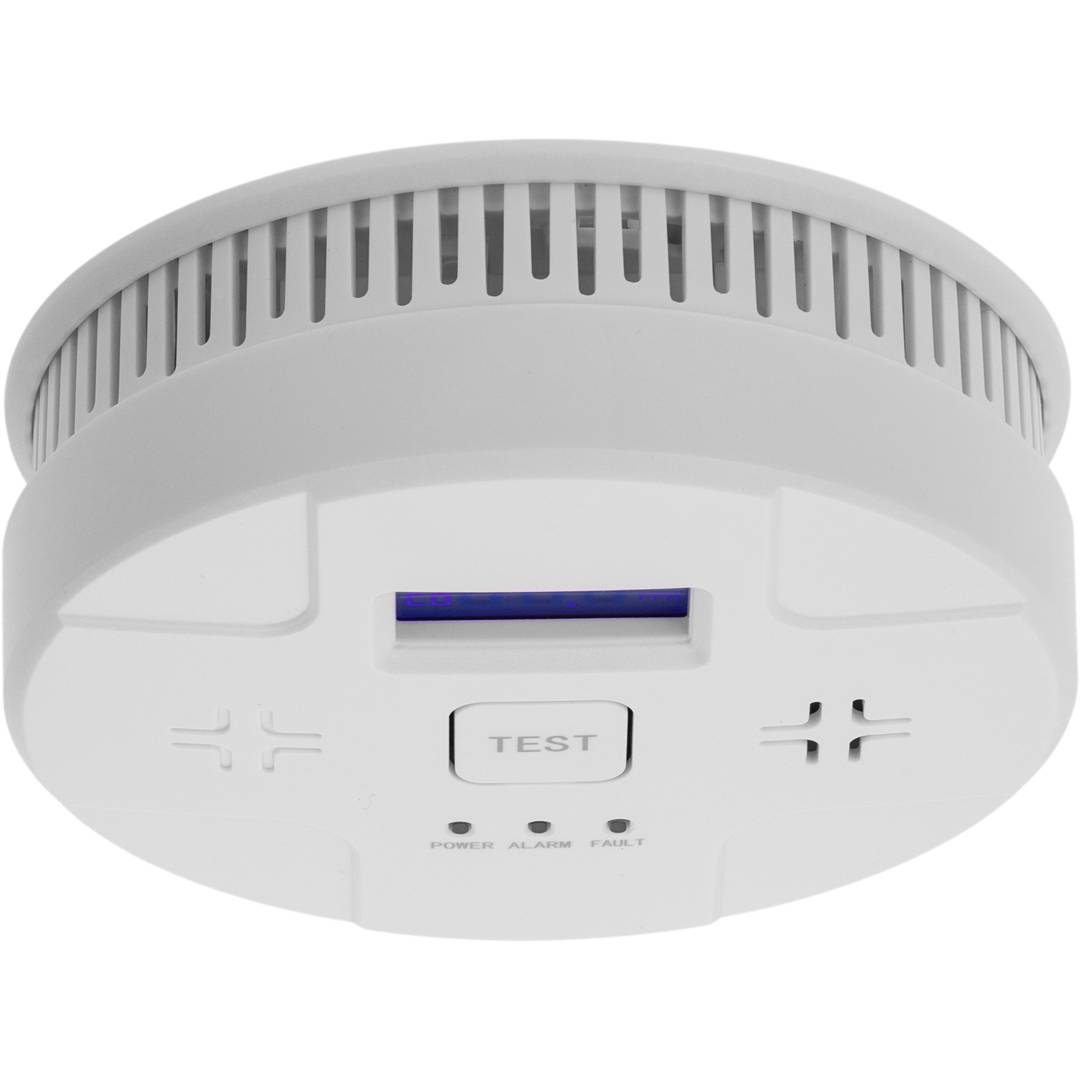

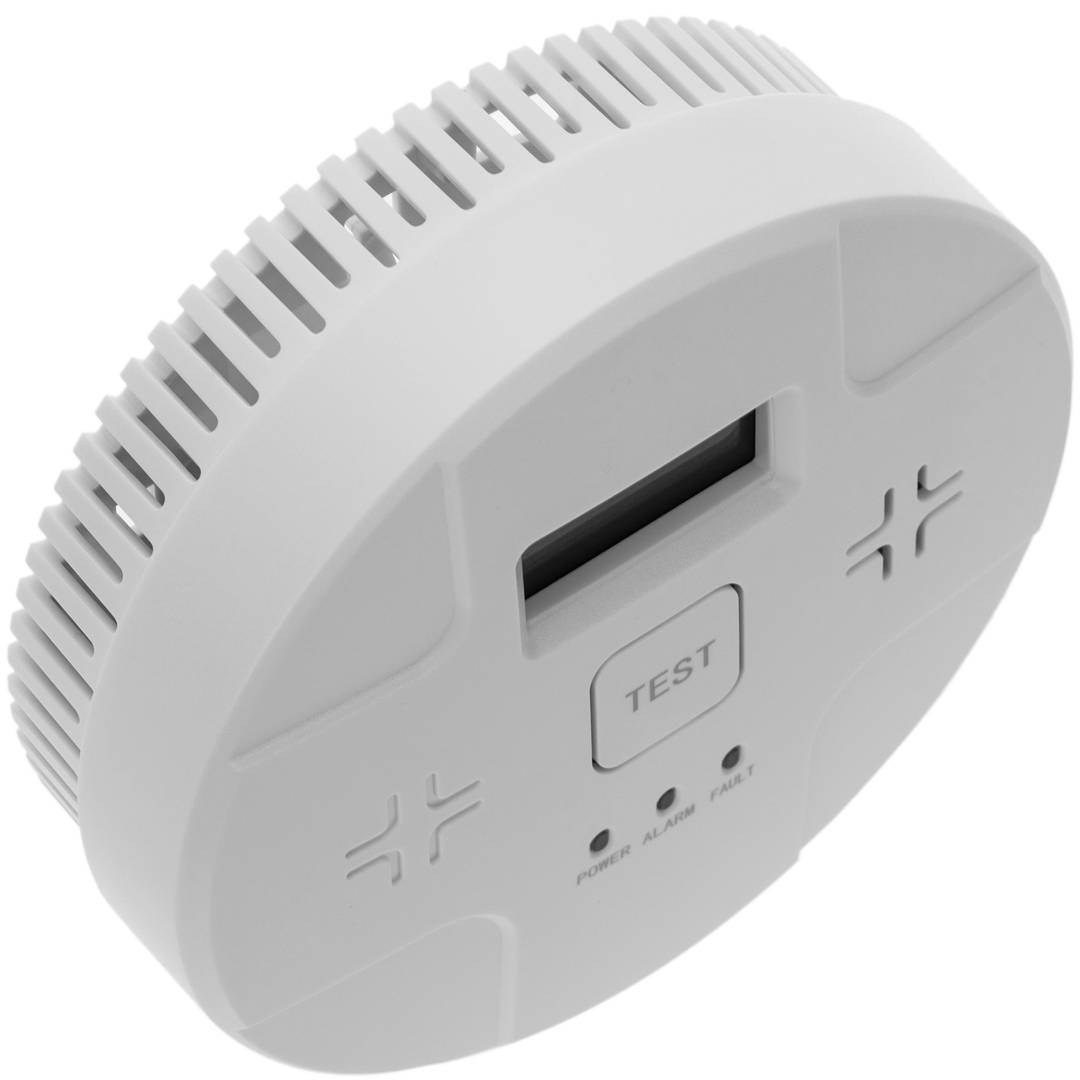

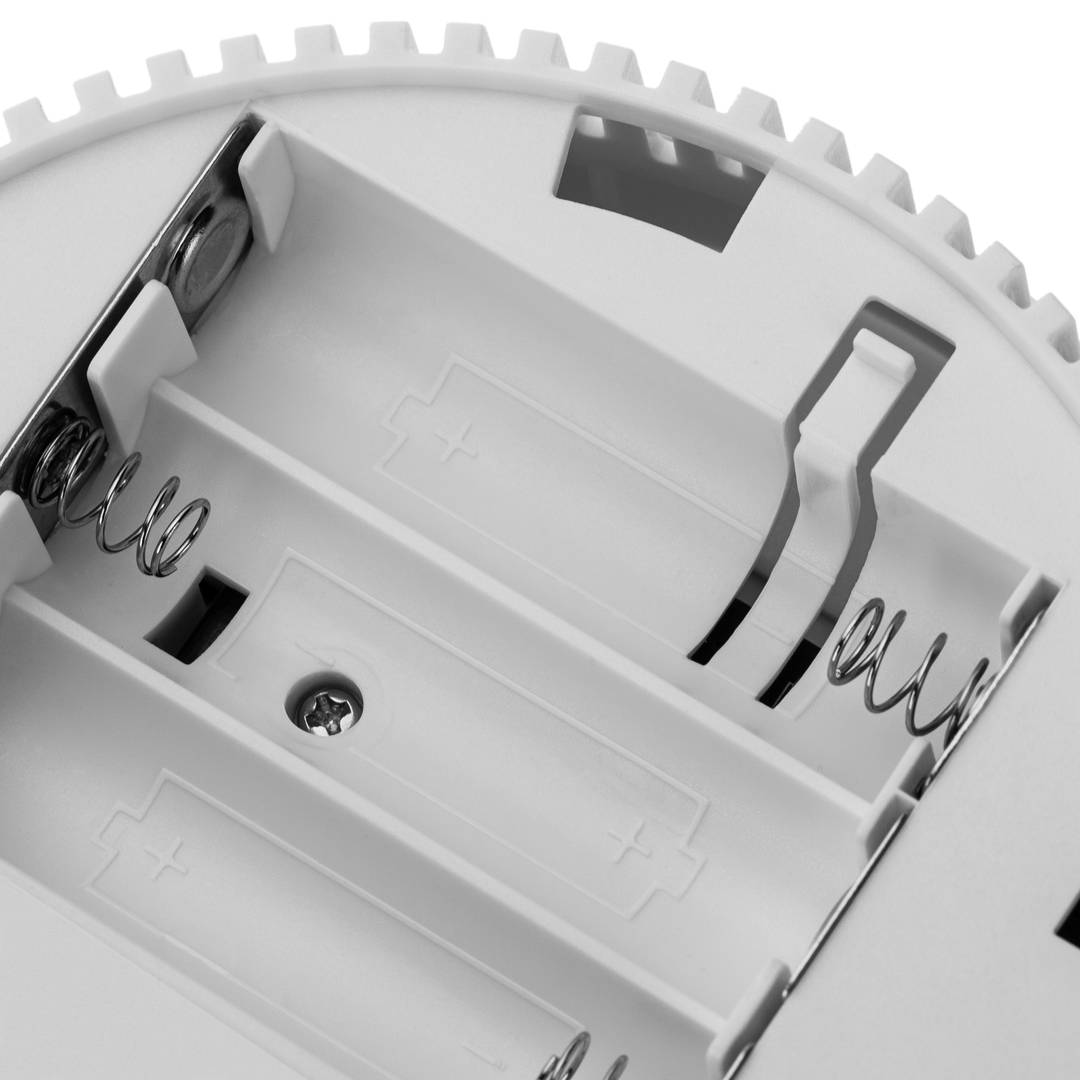

Detector de humo autónomo con indicadores LED, pantalla LCD y alarma acustica

• Fotocélulas Autorreflexivas o sin supresión de fondo (las estandards) son aquellas que su distancia de detección se ve afectada por el color del objeto detectado. A consecuencia de este pequeño inconveniente se han mejorado estos sensores creando dos variantes, con supresión de fondo y con supresión de primer plano.
• Fotocélulas Autorreflexivas o con supresión de fondo trabajan de la misma manera que las anteriores, pero además utilizan varias triangulaciones de la luz para calcular la posición exacta en la que se encuentra el objeto. Gracias a estas triangulaciones el sensor es capaz de ignorar cualquier objeto que pueda estar detrás y pueda interferir en la detección, de tal manera que no se ven tan afectados por colores más claros, formas o brillos del objeto.
• Fotocélulas Autorreflexivas con supresión en primer plano, son aquellas que funcionan igual que las de supresión de fondo, pero se centra en la superficie del fondo, ajustando la zona de detección a esa distancia. Básicamente, lo que hace el sensor es centrarse en el fondo y detectará cualquier objeto que se situe sobre dicho fondo, por ejemplo, es el sistema utilizado para la detección de objetos en una cinta transportadora u otro tipo de superficie.

1. Pilas cilíndricas:
   • Pilas alcalinas: Son las más comunes, están compuestas de zinc como ánodo y dióxido de manganeso (MnO2) como cátodo. Las más comunes son del tipo AA (LR6), AAA (LR03), AAAA (LR61), C (LR14), D (LR20), N (LR1), A23 (8LR932).
   • Pilas salinas: Este tipo de pilas está en desuso, son más baratas pero tienen menos capacidad. Están compuestas de zinc y carbono. Las más comunes: AA (R6), AAA (R03), C (R14), D (R20), , N (R1), para diferenciarlas podemos ver que su referencia carece de la letra L, por ejemplo, R6 es salina y LR6 es alcalina.
   • Pilas de Litio: Se caracterizan por su capacidad de trabajo, capaces de trabajar en temperaturas de -30º a 70º y tienen una autodescarga muy baja, hasta 1% en un año.
   Dentro de ellas, según composición podemos encontrar: Disulfuro de Hierro-Litio , Litio-cloruro de tionilo y Dióxido de Manganeso-Litio.
2. Pilas rectangulares:
   Se utilizan en sistemas de iluminación mayoritariamente, su voltaje suele superar los 4,5 voltios.
   • Pilas rectangulares alcalinas: Las más comunes, pila de petaca (3LR12), PP3 (6LR61), pilas de linternas (4LR25).
   • Pilas rectangulares salinas: Las más comunes: PP6 (6F50-2), PP9 (6F100).
   • Pilas rectangulares Lítio: Las más están compuestas de dióxido de manganeso-Litio como Cloruro de Tionilo-Litio, con voltajes de 9 Voltios.
Baterías recargables:

Este tipo de baterías pueden ser recargadas muchas veces, su precio es mayor, pero a la larga el ahorro es significativo.

Dentro de este tipo podemos encontrar 3 grandes grupos.
3. Baterías de NiCd (níquel-cadmio): Este tipo de baterías recargables están siendo sustituidas por nuevos modelos como las baterías de lítío o la NiMh, por lo que con el tiempo caerán en desuso.
   Su efecto memoria junto con su alta contaminación hacen que este tipo de baterías dejen de usarse. Su ciclo de carga es de unos 2000 ciclos.
4. Baterías NiMh (níquel-metal hidruro): No tienen apenas efecto memoria. Son capaces se suministrar más carga, por lo que duran más, pero no están recomendadas para dispositivos que requieran un uso muy continuado, como puede ser un motor etc. ya que su tasa de auto descarga alta. Son ideales para dispositivos tipo mandos a distancia, cámaras, MP3 etc. Su ciclo de carga es de unos 500 a 1200 ciclos.
5. Baterías de Li-ion ( iones de litio): Son las más usadas actualmente y están presentes en la mayoría de dispositivos cotidianos. El la mayoría de aspectos este tipo de baterías tienen características muy superiores a las NiCd o NiMH, con una tasa de auto descarga baja las hacen más duraderas que las anteriores, pero a un coste superior. Su ciclo de carga es de unos 400 a 1200 ciclos.

Un ciclo de carga se define como el proceso de utilizar el 100% de la capacidad nominal de una batería, independientemente de si se realiza en una sola descarga o en varias sesiones parciales. La vida útil de los acumuladores modernos, especialmente los de iones de litio (Li-ion), está intrínsecamente ligada a la cantidad de ciclos completados antes de que la capacidad máxima descienda por debajo del 80%.

Cálculo de vida útil y mantenimiento

Para calcular la vida útil restante, se divide el número de ciclos estimados por el fabricante entre el uso diario promedio. Es fundamental monitorizar el SoH mediante software de gestión. Para maximizar la longevidad, se recomienda mantener la carga entre el 20% y el 80% (regla 20/80), evitando descargas profundas que estresan la química interna de la celda.

Ventajas de una gestión de carga eficiente

Implementar protocolos de carga lenta (slow charging) reduce la generación de calor, principal enemigo de los electrolitos. Mantener una temperatura operativa estable entre 15°C y 35°C previene la formación de dendritas de litio, extendiendo la estabilidad estructural de la batería y garantizando una entrega de energía constante.

Nota: Siempre utilice cargadores certificados que respeten las curvas de voltaje y corriente específicas del dispositivo.

1. Sensores infrarrojos.
2. Sensores de vibración.
3. Sensores foto eléctricos.
4. Sensores de ultrasonidos.
5. Sensores acústicos.

1. Los sensores por infrarrojos, son uno de los tipos más usados, gracias a su fiable funcionamiento e instalación, ya que podemos encontrar este tipo de sensores cableados e inalámbricos.
   El sensor por infrarrojos dispone de un fototransistor capaz de detectar la radiación electromagnética infrarroja emitida por un cuerpo, este tipo de radiación no es visible por el ojo humano. Un cambio de radiación en su perímetro activará el relé y procederá a enviar una señal de alarma.
   Dentro de estos, existen dos modelos, sensor infrarrojos pasivo, el cual solo dispone de un fototransistor y los activos, que disponen de un emisor y un receptor.
2. Los sensores de vibración son utilizados mayoritariamente en sistemas de seguridad, como por ejemplo sensores de ventanas. alarmas de coche etc.
   Su funcionamiento se basa en un acelerómetro, a través de un sensor piezoeléctrico. Este tipo de sensor debido su material de construcción permite detectar cambios e presión al emitir una carga eléctrica.
3. Los sensores foto eléctricos, se trata de los sensores que utilizan rayos foto eléctricos, normalmente se utiliza un emisor y un receptor, son utilizados comúnmente en sistemas de puertas automáticas, puertas de ascensores, cadenas de producción etc.
4. Los sensores por ultrasonidos son aquellos que emiten una señal acústica sobre los 30 khz, señal que no es apreciada por el ser humano. Esta señal u onda se propaga por el espacio, paredes, objetos, puertas etc. una vez la señal se ha propagado se activa el sensor y cualquier cambio hará accionar el sensor.
   También se utilizan estos tipos de sensores en dispositivos que requieran medir distancias y detectar objetos.
5. Sensores acústicos, son aquellos que pueden detectar la señal emitida por cualquier objeto y son capaces de detectar las presiones que emiten las ondas acústicas, como por ejemplo el ruido de los cristales al romper una ventana.

1. Ánodo
2. Cátodo

1. Lente/encapsulado epóxico (capsula plástica).
2. Contacto metálico (hilo conductor).
3. Cavidad reflectora (copa reflectora).
4. Terminación del semiconductor.
5. Yunque.
6. Plaqueta.
7. Conjunto de yunque y plaqueta que sustituyen al filamento.
8. Borde plano.
