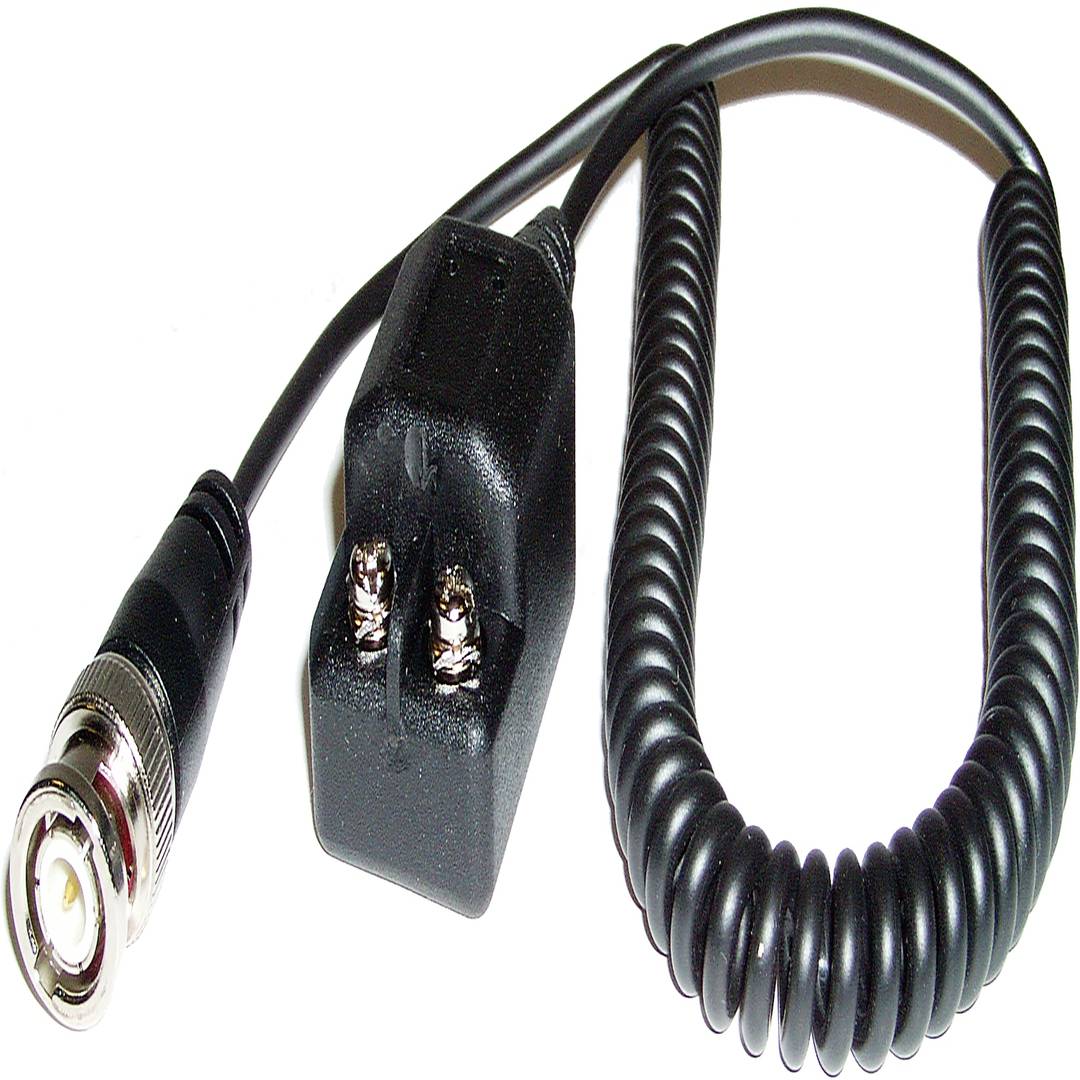

Transceptor de vídeo pasivo BNC a terminal block IP65 TTP111VCT

UTP

Es el cable de par trenzado normal y se le referencia por sus
siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado).

Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo.

Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración.


FTP

Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación.

Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante.

Esta técnica permite tener características similares al cable apantallado.

STP

Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante.

Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)

IP65

Aunque parezca muy complicado la nomenclatura de los estándares IP solo es una división en dos digitos, donde cada dígito indica que es lo que ha de cumplir para poder cumplir esa normativa.

En el caso del primer digito sería:

0 Sin protección
1 El elemento que debe utilizarse para la prueba (esfera de 50 mm de diámetro) no debe llegar a entrar por completo.
2 El elemento que debe utilizarse para la prueba (esfera de 12,5 mm de diámetro) no debe llegar a entrar por completo.
3 El elemento que debe utilizarse para la prueba (esfera de 2,5 mm de diámetro) no debe entrar en lo más mínimo.
4 El elemento que debe utilizarse para la prueba (esfera de 1 mm de diámetro) no debe entrar en lo más mínimo.
5 La entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento.
6 El polvo no debe entrar bajo ninguna circunstancia

En el caso del segundo dígito:

Nivel Protección frente a Método de prueba Resultados esperados
0 El agua entrará en el equipamiento en poco tiempo.
1 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua cuando se la deja caer, desde 200 mm de altura respecto del equipo, durante 10 minutos (a razón de 3-5 mm³ por minuto)
2 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua cuando de la deja caer, durante 10 minutos (a razón de 3-5 mm³ por minuto). Dicha prueba se realizará cuatro veces a razón de una por cada giro de 15° tanto en sentido vertical como horizontal, partiendo cada vez de la posición normal de trabajo.
3 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua nebulizada en un ángulo de hasta 60° a derecha e izquierda de la vertical a un promedio de 10 litros por minuto y a una presión de 80-100kN/m² durante un tiempo que no sea menor a 5 minutos.
4 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100kN/m² durante un tiempo que no sea menor a 5 minutos.
5 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada a chorro (desde cualquier ángulo) por medio de una boquilla de 6,3 mm de diámetro, a un promedio de 12,5 litros por minuto y a una presión de 30kN/m² durante un tiempo que no sea menor a 3 minutos y a una distancia no menor de 3 metros.
6 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada a chorros (desde cualquier ángulo) por medio de una boquilla de 12,5 mm de diámetro, a un promedio de 100 litros por minuto y a una presión de 100kN/m² durante no menos de 3 minutos y a una distancia que no sea menor de 3 metros.
7 El objeto debe soportar sin filtración alguna la inmersión completa a 1 metro durante 30 minutos.
8 El equipamiento eléctrico / electrónico debe soportar (sin filtración alguna) la inmersión completa y continua a la profundidad y durante el tiempo que especifique el fabricante del producto con el acuerdo del cliente, pero siempre que resulten condiciones más severas que las especificadas para el valor 7.

En el caso de IP65 debería cumplir con los siguientes estándares.

Aguantaría estar en cirscuntancias con polvo y evitaría que entrara bajo ninguna cirscuntacia, y soportaría chorros de agua no muy potentes.

Cuando hablamos de la protección IP (International Protection) hacemos referencia a un estándar internacional (IEC 60529) que clasifica la capacidad de protección frente agentes externos, sólidos o líquidos, que tiene un componente o dispositivo electrónico; tiras de leds, controladores, medidores, cámaras de seguridad, etc.

Este estándar ha sido diseñado para clasificar de una manera alfa-numérica los diferentes grados de protección. Su nomenclatura comienza con IP seguido de dos valores numéricos.

- Ejemplo IP68:

El primer valor oscila del 0 al 6 e indica la capacidad de protección del dispositivo frente a agentes sólidos. En este caso, protección fuerte contra el polvo.

El segundo valor oscila entre el 0 y el 8 e indica la capacidad de protección del dispositivo frente a agentes líquidos. En este caso la inmersión completa y prolongada en el tiempo que especifique el fabricante.

En resumen, podríamos decir que cuando mayor es el número IP mayor es la protección del dispositivo.

IPXX	Primera cifra (IPxx)	Segunda cifra (IPxx)
0	Sin protección.	Sin protección.
1	Protección contra la entrada de elementos de >50 mm de diámetro.	Protección contra el goteo vertical de agua.
2	Protección contra la entrada de elementos de >12,5 mm de diámetro.	Protección contra el goteo inclinado del agua, máximo 15°.
3	Protección contra la entrada de elementos de >2 mm de diámetro.	Protección contra el agua proyectada desde cualquier dirección, máximo 60°.
4	Protección contra la entrada de elementos de >1 mm de diámetro.	Protección contra salpicaduras de agua en cualquier dirección.
5	La entrada de polvo no puede evitarse, pero la cantidad que penetra permite el correcto funcionamiento.	Protección contra chorros de agua.
6	Protección contra el polvo (estanco al polvo).	Protección contra fuertes chorros de agua.
7		Protección contra la inmersión completa a 1 metro durante 30 minutos.
8		Protección contra la inmersión completa y prolongada.
