La palabra LED que es el acrónimo de Light Emitting Diode (Diodo emisor de luz) es un componente optoelectrónico pasivo que se caracteriza por su versatilidad, adoptando multitud de formas e integrándose en multitud de elementos ópticos, desde pantallas a bombillas e incluso flashes fotográficos.

Una de sus mejores características es su bajo consumo, así como su mayor tiempo de vida, su durabilidad que resiste perfectamente casi cualquier tipo de vibración, además de la baja emisión de calor.

En el esquema:

1. Ánodo
2. Cátodo

1. Lente/encapsulado epóxico (capsula plástica).
2. Contacto metálico (hilo conductor).
3. Cavidad reflectora (copa reflectora).
4. Terminación del semiconductor.
5. Yunque.
6. Plaqueta.
7. Conjunto de yunque y plaqueta que sustituyen al filamento.
8. Borde plano.

Un hercio representa un ciclo por cada segundo, entendiendo ciclo como la repetición de un suceso. Por ejemplo, el hercio se aplica en física a la medición de la cantidad de veces por un segundo que se repite una onda (ya sea sonora o electromagnética) o puede aplicarse también, entre otros usos, a las olas de mar que llegan a la playa por segundo o a las vibraciones de un sólido. La magnitud que mide el hercio se denomina frecuencia y es, en este sentido, la inversa del período.

Un hercio es la frecuencia de una oscilación que sufre una partícula en un período de un segundo.

Aunque parezca muy complicado la nomenclatura de los estándares IP solo es una división en dos dígitos, donde cada dígito indica que es lo que ha de cumplir para poder cumplir esa normativa.

En el caso del primer dígito sería:

5 La entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento.

En el caso del segundo dígito:

4 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100kN/m² durante un tiempo que no sea menor a 5 minutos.

Cuando hablamos de la protección IP (International Protection) hacemos referencia a un estándar internacional (IEC 60529) que clasifica la capacidad de protección frente agentes externos, sólidos o líquidos, que tiene un componente o dispositivo electrónico; tiras de leds, controladores, medidores, cámaras de seguridad, etc.

Este estándar ha sido diseñado para clasificar de una manera alfa-numérica los diferentes grados de protección. Su nomenclatura comienza con IP seguido de dos valores numéricos.

- Ejemplo IP68:

El primer valor oscila del 0 al 6 e indica la capacidad de protección del dispositivo frente a agentes sólidos. En este caso, protección fuerte contra el polvo.

El segundo valor oscila entre el 0 y el 8 e indica la capacidad de protección del dispositivo frente a agentes líquidos. En este caso la inmersión completa y prolongada en el tiempo que especifique el fabricante.

En resumen, podríamos decir que cuando mayor es el número IP mayor es la protección del dispositivo.

IPXX	Primera cifra (IPxx)	Segunda cifra (IPxx)
0	Sin protección.	Sin protección.
1	Protección contra la entrada de elementos de >50 mm de diámetro.	Protección contra el goteo vertical de agua.
2	Protección contra la entrada de elementos de >12,5 mm de diámetro.	Protección contra el goteo inclinado del agua, máximo 15°.
3	Protección contra la entrada de elementos de >2 mm de diámetro.	Protección contra el agua proyectada desde cualquier dirección, máximo 60°.
4	Protección contra la entrada de elementos de >1 mm de diámetro.	Protección contra salpicaduras de agua en cualquier dirección.
5	La entrada de polvo no puede evitarse, pero la cantidad que penetra permite el correcto funcionamiento.	Protección contra chorros de agua.
6	Protección contra el polvo (estanco al polvo).	Protección contra fuertes chorros de agua.
7		Protección contra la inmersión completa a 1 metro durante 30 minutos.
8		Protección contra la inmersión completa y prolongada.

El grado Kelvin (K) es la unidad que se utiliza para clasificar la temperatura de color según la escala creada por William Thomsom a partir de grados Celsius. Lord Kelvin basándose en la tabla de William construyo una escala de temperaturas al que se le atribuyo su nombre.

Una explicación más profunda nos introduciría en el mundo de la física, por lo que en nuestro sector conocer la relación entre Kelvins y tipo de luz será suficiente.

Este factor de medición nos es útil para conocer de un simple vistazo que tono o calidad de luz tiene determinada fuente lumínica, por ejemplo, si vamos a comprar una bombilla o un fluorescente puede que nos interese conocer los kelvin que proporciona, ya que dependerá de este factor si la luz será amarillenta o blanca.

A menor valor kelvin menor será la temperatura de luz, por ejemplo una bombilla de 1600K tendrá una temperatura y calidad de color similar a la luz de una salida o puesta del sol. Mientras que una bombilla con 5000K será más parecida a la luz del día.

Para entender mejor la relación entre kelvin y temperatura de luz se adjunta el siguiente cuadro, donde de una manera visual se hace más sencilla la elección del tipo de bombilla que mejor se adapte a nuestras necesidades.

A: Es equivalente a la temperatura de una vela, se trata de una luz amarilla.

B: Se asemeja al color del amanecer, es similar a una bombilla de tungsteno.

C: Es el tono de luz de las antiguas bombillas que no eran de led, bombilla de filamento.

D: Similar a una luz de estudio.

E: Similar a la luz de media tarde unos 20°, similar a un fluorescente de luz cálida.

F: Similar a luz de media tarde a unos 30°.

G: Luz del día, similar a una luz de un flash.

H: Luz solar a medio día.

I: Día muy soleado y cielo despejado.

J: Día ligeramente nublado.

K: Día nubloso.

L: Sombra amplia día despejado.

M: Día muy nubloso.

N: Cielo azul sin sol.

O: Día muy despejado.

El casquillo es la pieza que permite conectar la bombilla al portalámparas. Existe una amplia selección de casquillos para los diferentes tipos de bombillas. La nomenclatura para cada tipo incluye 1 o más letras (tipo de portalámparas), seguido de 1 o más números (diámetro del portalámparas).
Ejemplo: El casquillo E27 correspondería al tipo de rosca E (Edison) de 27mm de diámetro.

• E12: Diámetro de 12mm, se trata de un tamaño más pequeño que el estándar más utilizado E27.
• E14: Es el segundo casquillo más común, solo varía un poco del E27, con un diámetro de 14 a 17 mm. Es utilizado normalmente para bombillas o lámparas.
• E27: Se trata de el casquillo más común. Tiene una forma de copa gruesa con rosca para poder adaptarse al conector. Mide 27mm de ancho.
• E40: Tiene un diámetro de 40 mm, se trata de la rosca más grande de este tipo.
• G4: Con una distancia entre pines de 4.0 mm. Es un tipo de casquillo que se utiliza frecuentemente en apliques , plafones y lámparas de colgar.
• G5.3: Con una distancia entre pines de 5,33 mm. El formato de casquillo GU 5.3 es un formato muy utilizado en pequeños focos led con transformador. Normalmente se utiliza en lámparas halógeneas y halógenes dicroicas.
• GY6.35: Con una distancia entre pines de 6,35 mm, se trata de un modelo similar al anterior.
• G9: Con una ditancia entre pines de 9,0 mm. Normalmente se utiliza para plafones y lámparas de colgar.
• G13: Con una distancia entre pines de 12,7 mm. Se usa en tubos fluorescentes.
• GX53: Con distancia entre pines de 53 mm. Su uso más común es la instalación en bombillas para iluminar muebles o lugares poco comunes. No necesita transformador.

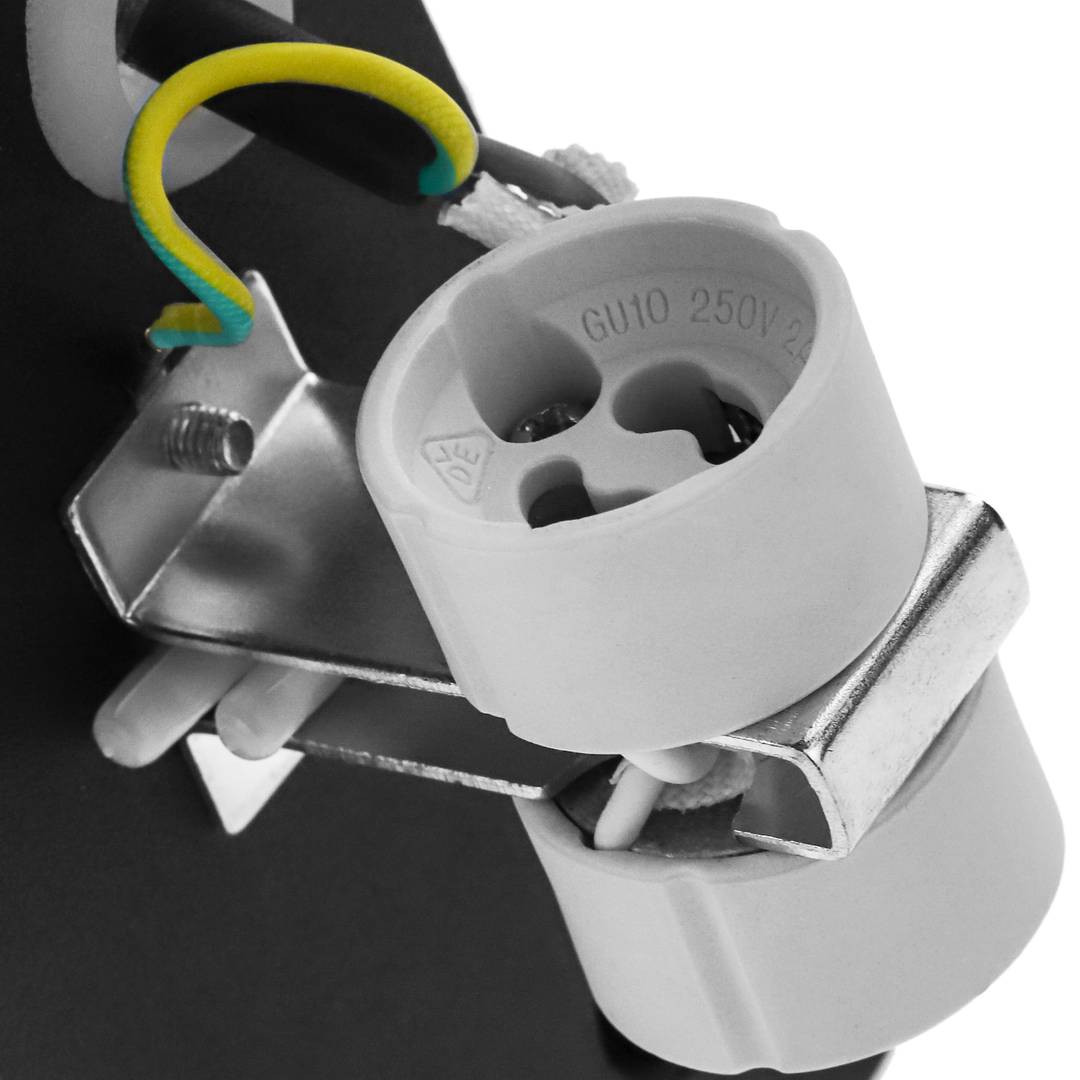

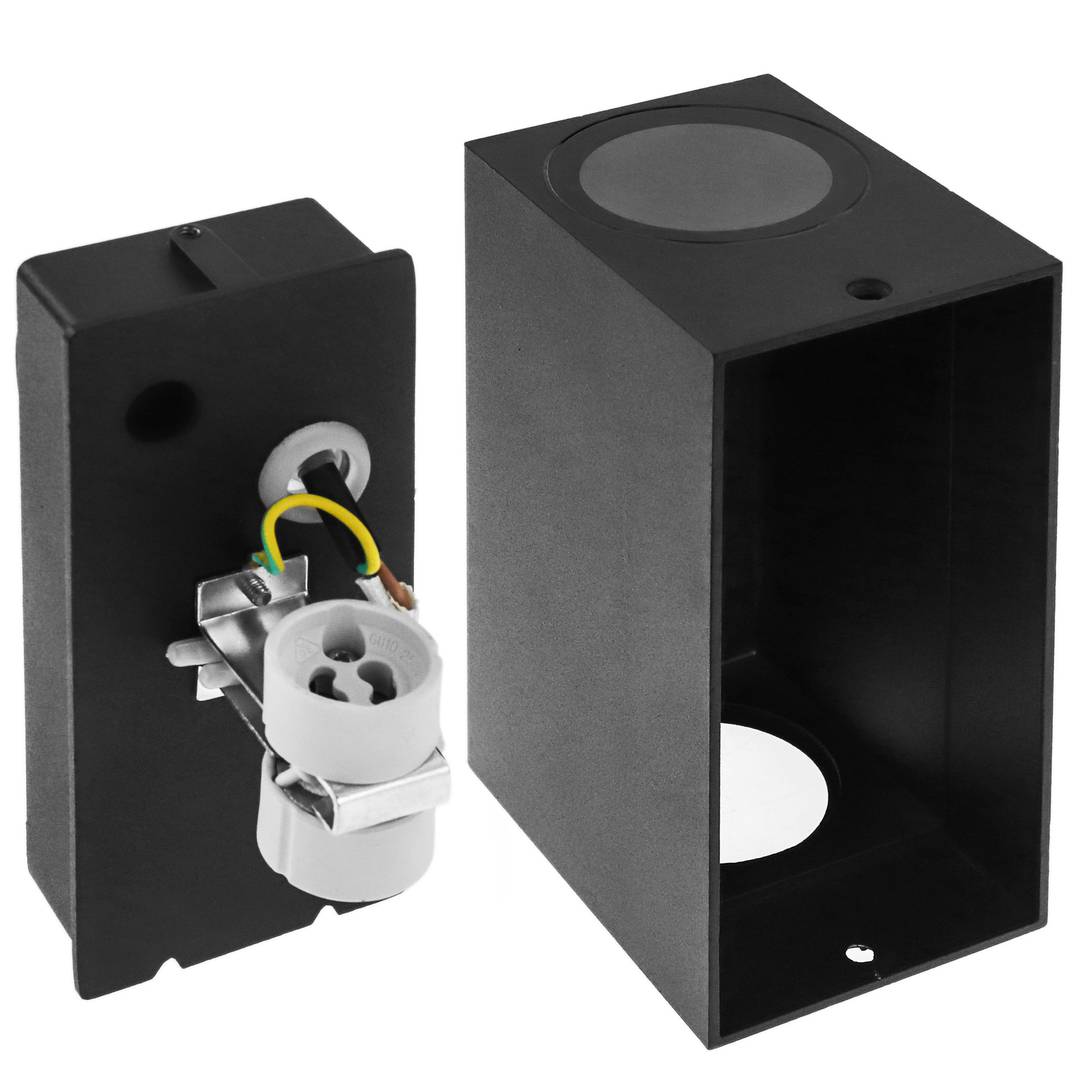

• GU10 : Con uina distancia entre pines de 10 mm. El formato de casquillo GU10 es un formato muy utilizado en pequeños focos led sin transformador. Normalmente se utiliza en lámparas halógenas dicroicas.
• B22: Tipo de conector en bayoneta, utilizado en paises como áfrica, India e Irlanda.
• MR16: Su uso se limita normalmente a lámparas halógenas de voltaje de 12V.

VAC sería la abreviatura de Volt Altern Current que traducido sería Voltios de corriente alterna. La diferencia entre VDC es que su oscilación senoidal logrando una transmisión de energía más eficiente.

La corriente alterna es la energía que recibimos en nuestros hogares, se genera en las centrales eléctricas mediante alternadores.

La intensidad de este tipo de corriente varia con el tiempo, y cambia de sentido 50 veces por segundo (50hz). LA tensión generada cambia en forma de onda senoidal por lo que no es constante.

En la imagen:

1. Corriente por pulsaciones.
2. Corriente continua (DC).
3. Corriente alterna (AC).
4. Corriente variable.
