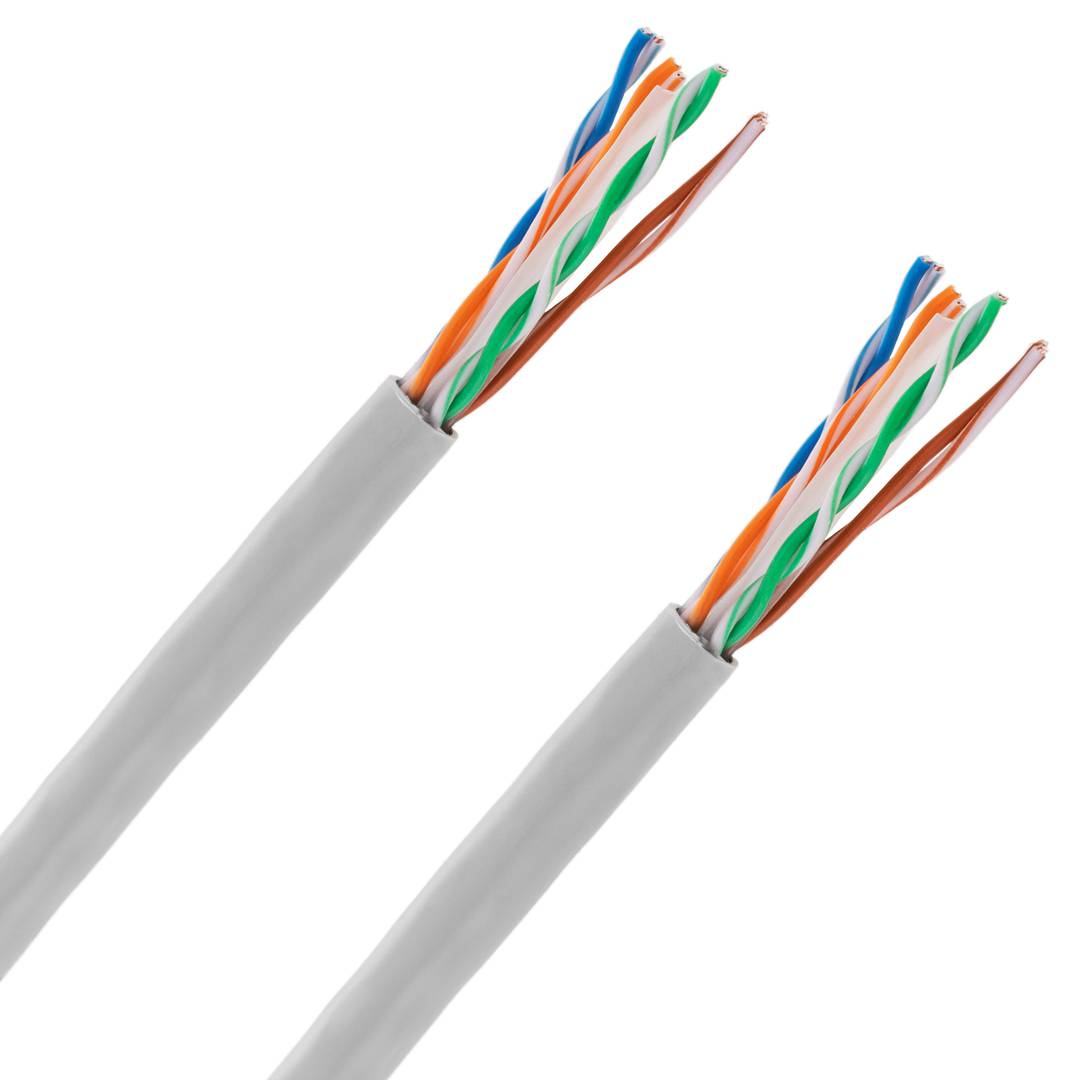

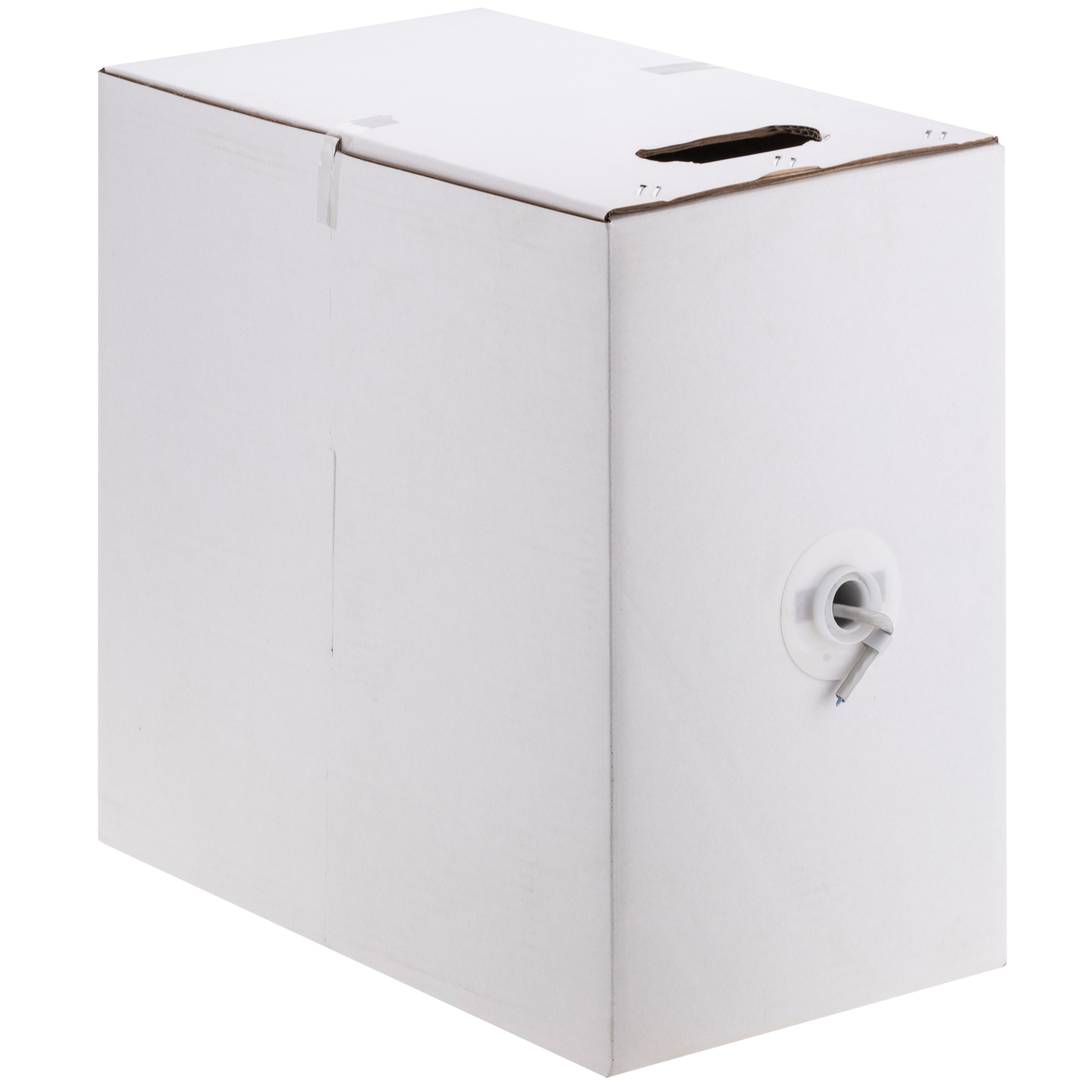

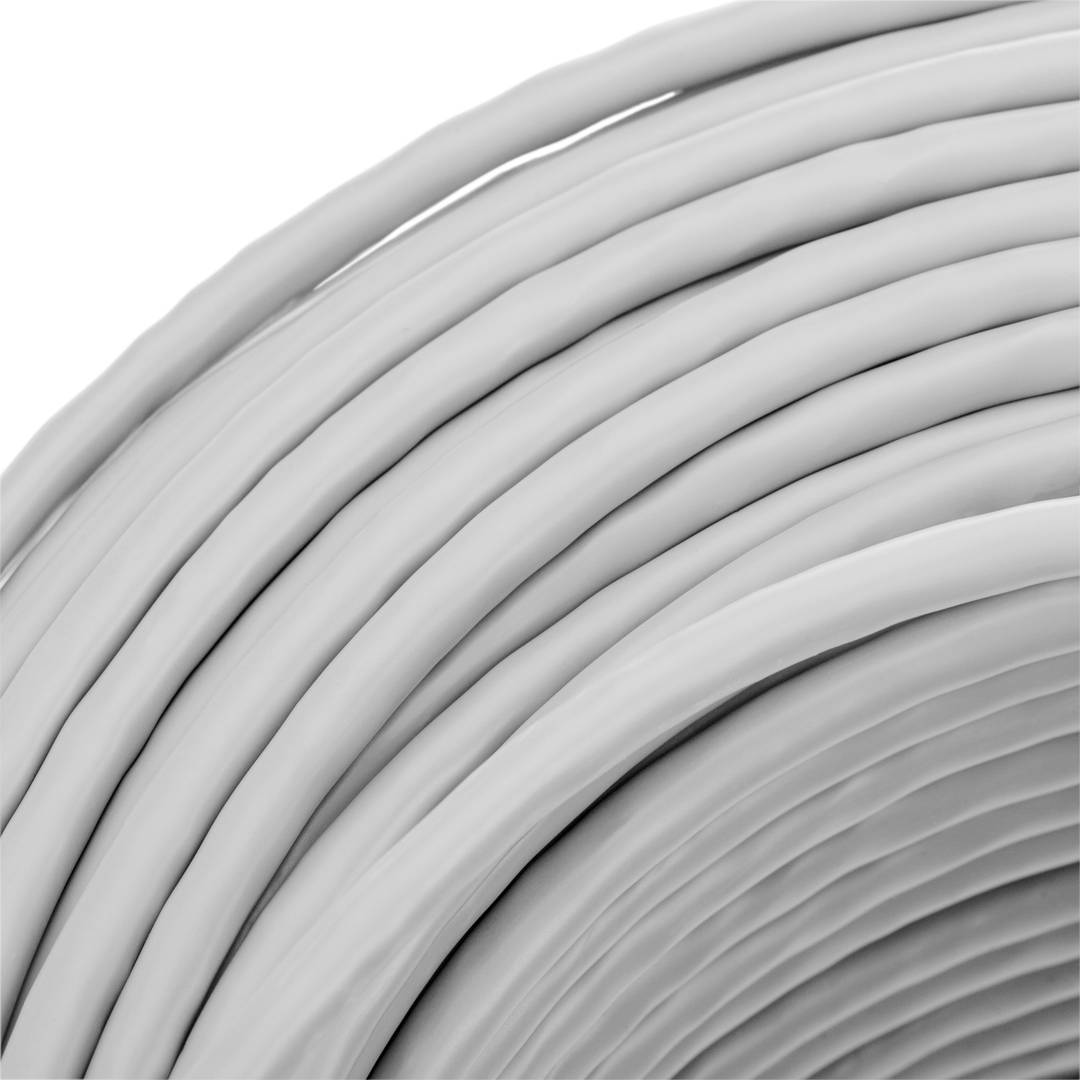

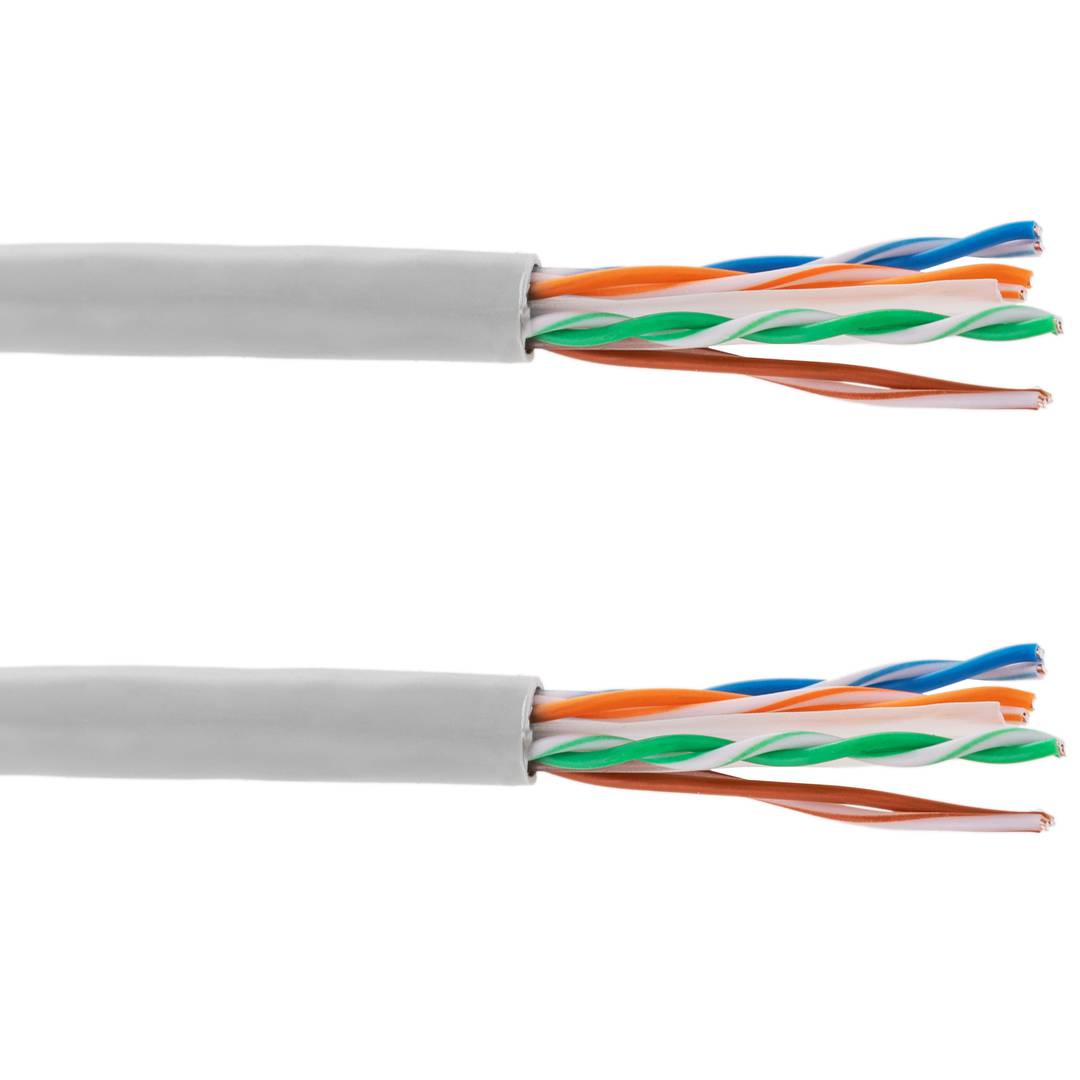

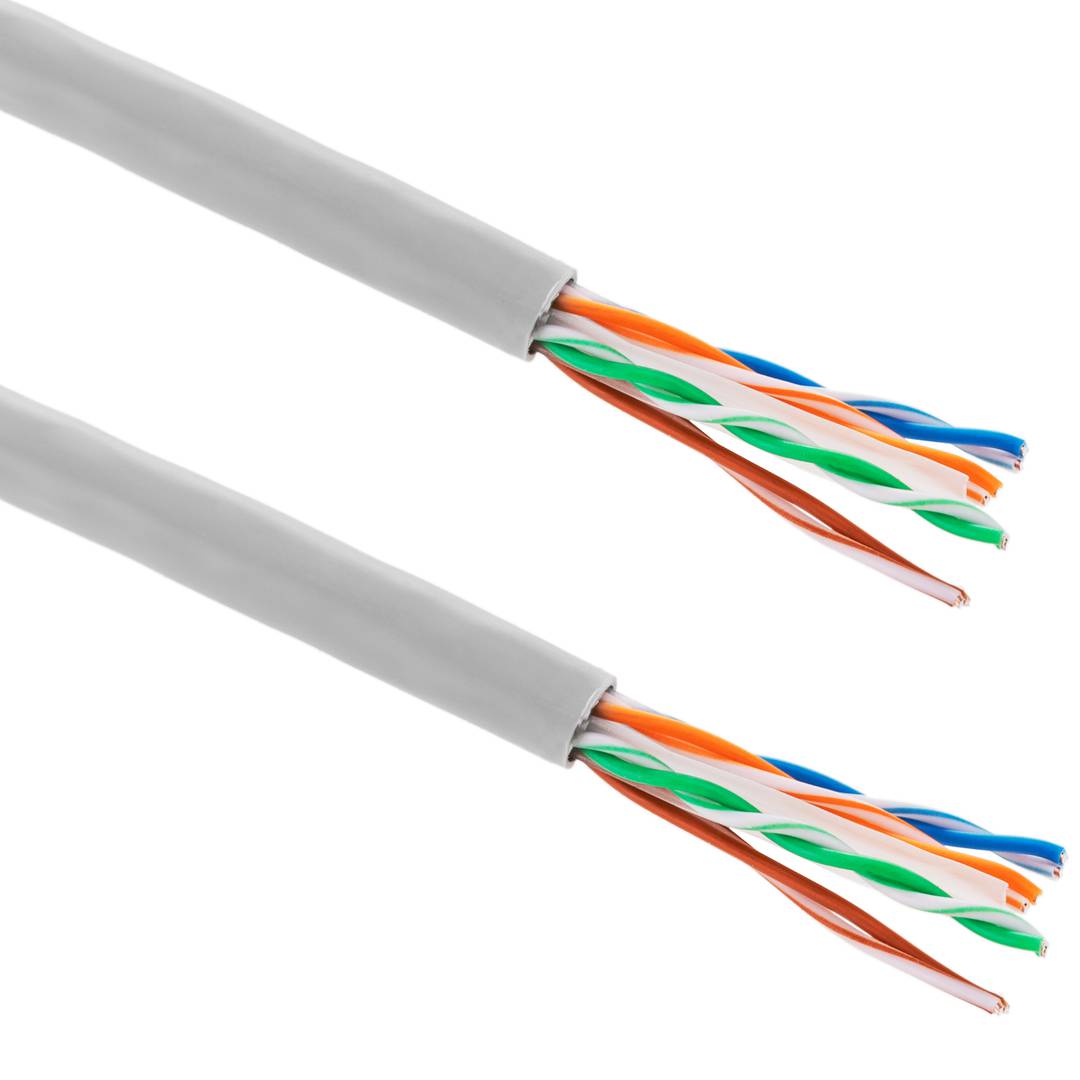

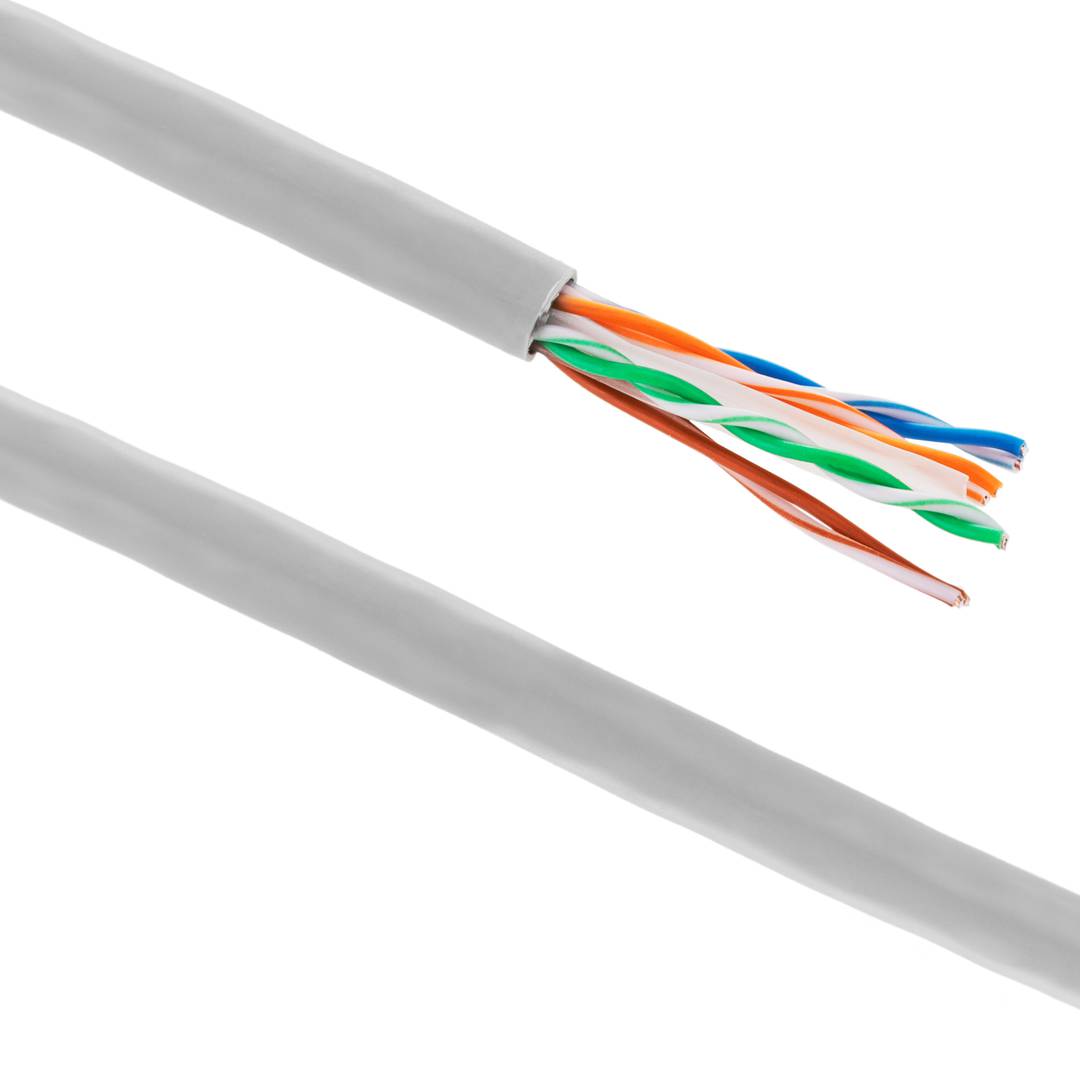

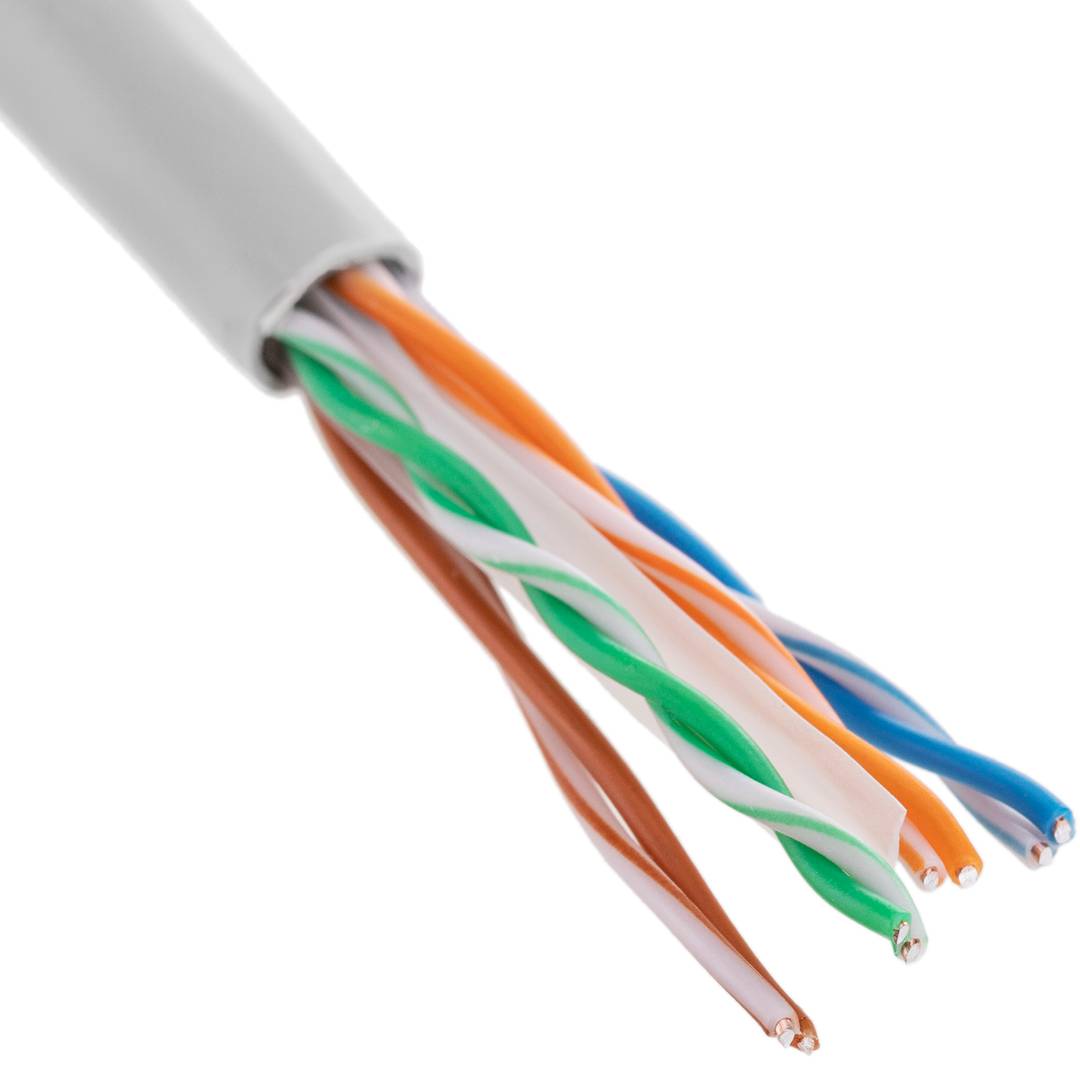

Bobina de cable de red LAN UTP categoría cat.6 23AWG CCA rígido gris 305 m

AWG son las siglas de "American Wire Gauge" siendo esta una medida utilizada para representar las medidas de ancho y sección de cables.

A continuación exponemos una tabla de conversión AWG:

AWG	Diam. mm	Area mm2		AWG	Diam. mm	Area mm2
1	7.35	42.40		16	1.29	1.31
2	6.54	33.60		17	1.15	1.04
3	5.86	27.00		18	1.024	0.823
4	5.19	21.20		19	0.912	0.653
5	4.62	16.80		20	0.812	0.519
6	4.11	13.30		21	0.723	0.412
7	3.67	10.60		22	0.644	0.325
8	3.26	8.35		23	0.573	0.259
9	2.91	6.62		24	0.511	0.205
10	2.59	5.27		25	0.455	0.163
11	2.30	4.15		26	0.405	0.128
12	2.05	3.31		27	0.361	0.102
13	1.83	2.63		28	0.321	0.0804
14	1.63	2.08		29	0.286	0.0646
15	1.45	1.65		30	0.255	0.0503

EL PVC (Policloruro de vinilo) se extrae a partir de la polimerización del monómero de cloruro de vinilo. Podemos clasificar el PVC en dos grandes grupos., PVC rígido y PVC flexible.

Rígido: utilizado para la construcción de tubos, tuberías, envases, accesorios de herramientas, partes de piezas, persianas, ventanas, etc.
Flexible: Tubo corrugado, señales de trafico como conos. mangueras de riego, cortinas para neveras, calzado, medicina, etc.

Este material comienza a reblandecerse a partir de los 80°C y a deshacerse a los 140°C. Gracia a estas y otras propiedades el PVC es un material reciclable.

Entre las características principales del PVC encontramos:

• Diferente grado de dureza.
• Resistente al agua.
• No se corroe.
• Es modelable si se somete a altas temperaturas.
• Buen aislante eléctrico.
• Es un material muy resistente.
• Estable e inerte.
• Buena resistencia mecánica y al impacto.
• Elevada resistencia a la abrasión.
• Resistente y liviano.
• Buen aislamiento térmico.
• Es inodoro, insípido e inocuo.

UTP

Es el cable de par trenzado normal y se le referencia por sus
siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado).

Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo.

Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración.


FTP

Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación.

Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante.

Esta técnica permite tener características similares al cable apantallado.

STP

Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante.

Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)

Un hercio representa un ciclo por cada segundo, entendiendo ciclo como la repetición de un suceso. Por ejemplo, el hercio se aplica en física a la medición de la cantidad de veces por un segundo que se repite una onda (ya sea sonora o electromagnética) o puede aplicarse también, entre otros usos, a las olas de mar que llegan a la playa por segundo o a las vibraciones de un sólido. La magnitud que mide el hercio se denomina frecuencia y es, en este sentido, la inversa del período.

Un hercio es la frecuencia de una oscilación que sufre una partícula en un período de un segundo.

Gbps (Gb/s, Gbit/s) corresponde a la velocidad con que se transmite la información. Normalmente es usado para medir la velocidad que se transmite la información en el ADSL/Fibra de los domicilios.

• 1Gb/s equivale a 1000000000 b/s.
• 1Gb/s equivale a 1000000 kb/s.
• 1Gb/s equivale a 1000 Mb/s.

Según la calidad y el tipo, los cables de red se clasifican en categorías que nos ayudan a saber las características de los mismos.



Las categorías de cables de red más utilizadas son:



- Categoría 5

- Categoría 5e

- Categoría 6

- Categoría 6a

- Categoría 7



Como se puede observar, la categoría 5e (enhanced o mejorada) y la categoría 6a (aumentada), son una mejora de las categorías 5 y 6, respectivamente, donde se ha mejorado la velocidad máxima y el ancho de banda.



Cuanto mayor es la categoría, mayor es la velocidad de transmisión de datos máxima, siendo la distancia máxima 100 metros según su estándar.



Puede observar una tabla donde muestra las 5 categorías, donde V es la velocidad máxima, D es la distancia máxima y MHz la frecuencia a la que puede trabajar.
