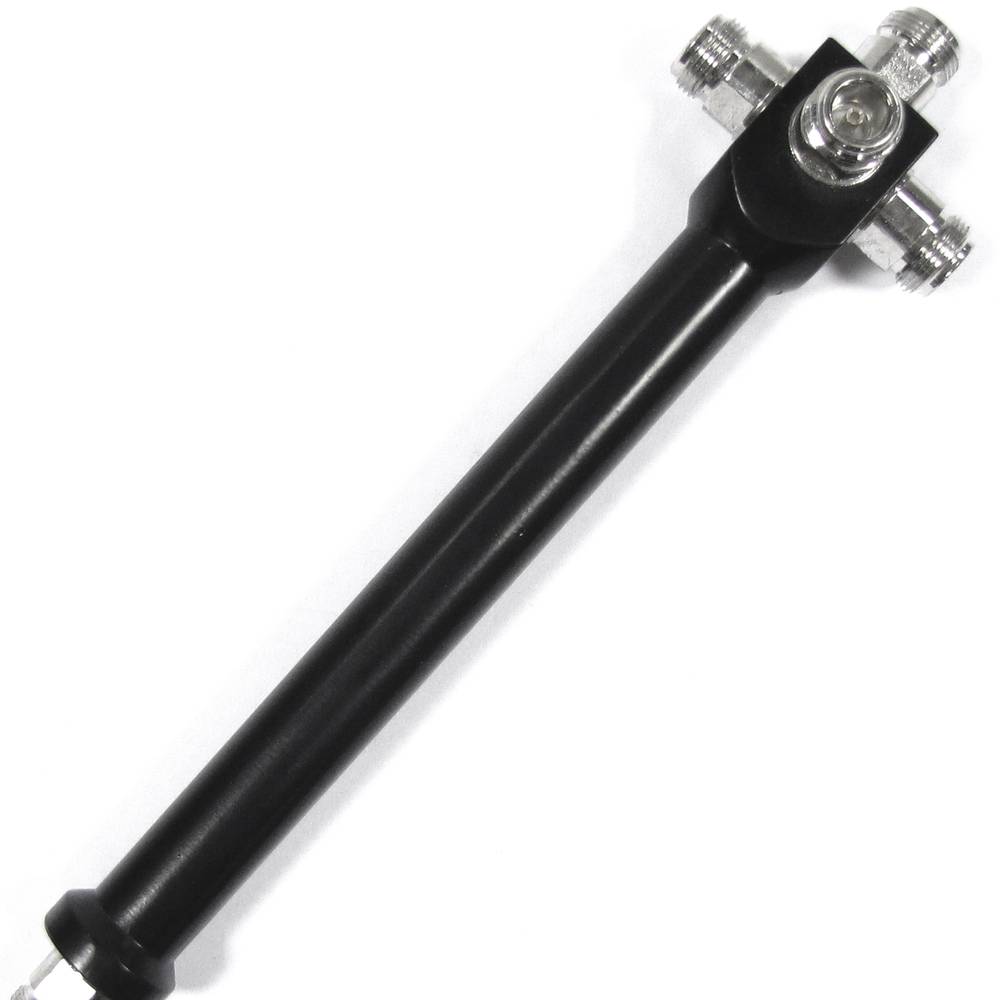

Divisor de 5 puertos WIFI de 800 a 2500 MHz tubular
- Número de puertos: 5 x N hembra.
- Rango de frecuencia de 800 a 2500 MHz.
- Ancho de banda: 1700 MHz.
- Pérdida de inserción: <= 6,4 dB.
- Passband ripple: <= 0,3 dB.
2 yearswarranty
14 daysreturns
100%safe
- Número de puertos: 5 x N hembra.
- Rango de frecuencia de 800 a 2500 MHz.
- Ancho de banda: 1700 MHz.
- Pérdida de inserción: <= 6,4 dB.
- Passband ripple: <= 0,3 dB.
Más información
Multiplicador de puertos para conexiones de antenas WIFI que operan en
la banda de los 800 MHz a los 2500 MHz. Modelo que dispone de 5 puertos
y permite conectar 4 antenas WIFI a una misma electrónica de red
inalámbrica, como por ejemplo un punto de acceso WIFI.
Especificaciones
- Número de puertos: 5 x N hembra.
- Rango de frecuencia de 800 a 2500 MHz.
- Ancho de banda: 1700 MHz.
- Pérdida de inserción: <= 6,4 dB.
- Passband ripple: <= 0,3 dB.
- VSWR: <= 1,2.
- Impedancia: 50 Ohm.
- Potencia máxima: 200 W.
- Tamaño: 235 x 60 x 25 mm.
- Peso bruto: 240 g
- Medidas del producto (ancho x profundidad x alto): 24.0 x 6.0 x 3.0 cm
- Número de paquetes: 1
- Medidas del paquete: 25.0 x 7.0 x 5.0 cm
Términos Técnicos
- Impedancia
- Hz
- Wifi
La impedancia (Z) es una magnitud física fundamental que determina la oposición total que un circuito eléctrico presenta al flujo de una corriente alterna (CA) cuando se le aplica una tensión determinada.
A diferencia de la resistencia eléctrica convencional, la impedancia es una cantidad compleja que integra tanto la resistencia (componente real) como la reactancia (componente imaginaria inductiva o capacitiva). En el dominio de la frecuencia, la impedancia se representa matemáticamente mediante fasores, permitiendo el análisis de circuitos donde la tensión y la corriente no están necesariamente en fase. En sistemas de corriente continua (CC), la impedancia se simplifica y equivale exclusivamente a la resistencia, operando con un ángulo de fase de cero grados.
| Parámetro | Especificación Técnica |
|---|---|
| Símbolo | Z |
| Unidad de Medida | Ohmio (Ω) |
| Componentes | Resistencia (R) y Reactancia (X) |
| Fórmula Compleja | Z = R + jX |
La gestión precisa de la impedancia es un pilar crítico en el diseño de hardware de alta frecuencia y sistemas de transmisión de datos. En el desarrollo de PCBs modernas, el control de la impedancia característica es indispensable para evitar reflexiones de señal y asegurar la integridad de datos en interfaces de alta velocidad como PCIe, DDR5 y buses de red. El acoplamiento de impedancias garantiza la máxima transferencia de potencia y minimiza las pérdidas por retorno en la infraestructura de telecomunicaciones.
Análisis Fasorial y Reactancia
La impedancia se visualiza en el plano complejo, donde la parte real se sitúa en el eje horizontal y la reactancia en el eje vertical, permitiendo a los ingenieros calcular filtros, resonancias y respuestas de frecuencia con precisión matemática.
Ventajas de la Gestión de Impedancia
- Optimización de la transferencia de energía entre fuente y carga.
- Reducción significativa de interferencias electromagnéticas (EMI).
- Mejora de la fidelidad de señal en sistemas de audio profesional y RF.
- Prevención de daños por sobretensión en redes de distribución eléctrica.
Nota: El control de la impedancia es el estándar de oro para la estabilidad operativa en arquitecturas de hardware avanzado.
