HD es el término empleado para diferenciar los sistemas que generan,transmiten o soportan contenidos en alta definición (High Definition) con aquellos de definición estàndar o baja definición (SD).

Las resoluciones HD suelen ser de, como mínimo, 1280 x 720 puntos o píxeles tomando la proporción "ancho por alto". Siendo el alto, los 720 puntos, los que la convierten en alta resolución.

El acrónimo inglés "HDMi" hace referencia a "High Definition Multimedia Interface", es decir, se corresponde con las siglas de interfaz multimedia en alta definición.

La interfaz HDMi permite la transmisión de vídeo y audio entre diferentes dispositivos, soportando las resoluciones de vídeo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Diferentes versiones de HDMi

HDMi 1.0
- Diciembre de 2002.
- Transferencia máxima de 4,9 Gbit/s.
- Soporte hasta 165 Mpíxeles/s en modo vídeo (1080p 60Hz o UXGA) y 8 canales/192 kHz/24-bit en modo audio.

HDMi 1.2
- Agosto de 2005.
- Añadido soporte para One Bit Audio, usado en Super Audio CD, hasta 8 canales.
- Disponibilidad HDMi Tipo A para conectores de PC.

HDMi 1.3
- Junio de 2006
- Ancho de banda a 340 MHz.
- Tasa de datos de 10,2 Gbit/s.
- Dolby TrueHD y DTS-HD,

HDMi 1.4
- Envía vídeo y audio de alta definición,
- Datos y vídeo en 3D.
- FullHD a XHD (eXtended High Definition) hasta 4096 × 2160 píxeles (24 cuadros por segundo) o de 3840 × 2160 a (30 cuadros por segundo).
- Canal de retorno de audio que hará necesarios menos cables para tener un sistema de sonido envolvente conectado al televisor.
- Conexión Ethernet incorporada en el propio cable con velocidades de hasta 100 Mbit/s.

HDMi 2.0
- Septiembre de 2013
- Ancho de banda de hasta 18 Gbit/s
- 4K@50/60(2160p) de vídeo
- Hasta 32 canales de audio para una experiencia de inmersión multi-dimensional
- Hasta 1536kHz frecuencia de audio para una máxima fidelidad de sonido
- Entrega simultánea de 2 streaming de vídeo para múltiples usuarios en la misma pantalla
- Streaming de audio hasta 4 usuarios
- Soporte de Ángulo de teatro 21:9 de radio
- Sincronización dinámica de vídeo y audio en streaming
- Extensiones de comandos CEC para controlar múltiples dispositivos desde un punto único.


Tipos de HDMi

Tipo A (en la imagen 1): Es el conector más estándar utilizado en casi todos los dispositivos.
Tipo B (en la imagen 2): Es un conector muy poco utilizado.
Tipo C (en la imagen 3): Es un conector muy usado en tablets, smartphones y otros dispositivos.
Tipo D (en la imagen 4): Es un conector usado en smartphones.
Tipo E (en la imagen 5): Es un conector usado en la conectividad del vehículo.

RS-232 (Recommended Standard 232, también conocido como EIA/TIA RS-232C) es una interfaz que designa una norma para el intercambio de una serie de datos binarios entre un DTE (Equipo terminal de datos) y un DCE (Data Communication Equipment, Equipo de Comunicación de datos), aunque existen otras en las que también se utiliza la interfaz RS-232. Una definición equivalente publicada por la ITU se denomina V.24. El RS-232 consiste en un conector tipo DB-25 (de 25 pines), aunque es normal encontrar la versión de 9 pines (DE-9, o popularmente también denominados DB-9), más barato e incluso más extendido para cierto tipo de periféricos (como el ratón serie del PC).

1080p es un nombre alternativo para la resolución máxima usada en la televisión de alta definición (HDTV). El número 1080 representa 1080 líneas verticales de resolución de pantalla, mientras que la letra p significa progressive scan y no entrelazada.

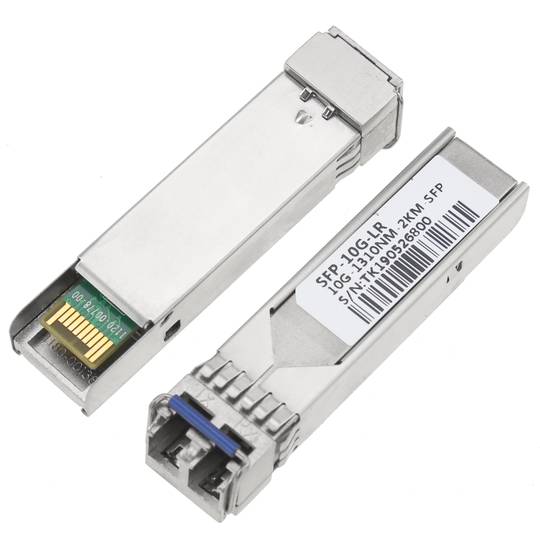

Una interfaz Gigabit Converter (GBIC, por sus siglas en inglés) es un módulo que está disponible en muchas formas, dependiendo del modelo y el fabricante de la marca. Cada uno tiene la misma función, que es aumentar la velocidad de transferencia de datos a través de una red. Las empresas que necesitan transferir grandes cantidades de datos rápidamente, a veces utilizan un módulo GBIC para un mayor control y rentabilidad.

Un módulo GBIC le permite a los usuarios reconfigurar enlaces de fibra, configurar los costos de adaptar el receptor y enlazar distancias de red y topologías basadas en requerimientos establecidos. Usados en una fibra óptica o en un sistema de Ethernet, los módulos GBIC se pueden actualizar, cambiar o conectar sin tener que apagar la computadora. Esta flexibilidad elimina la necesidad de sustituir todo el sistema de redes junto.

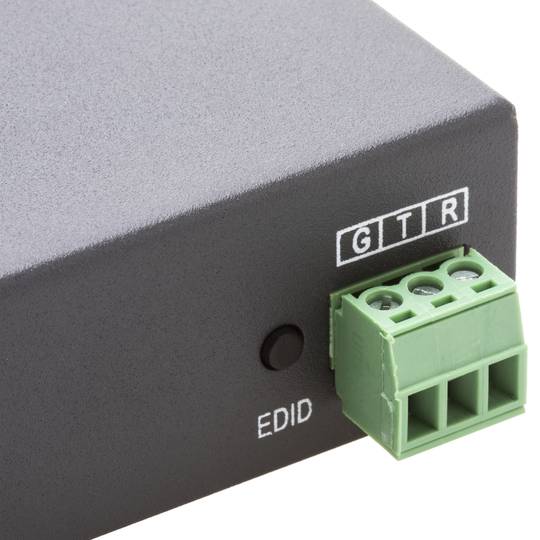

El conector rs232 es un tipo de conector de 9 pines que popularmente es llamado conector Serie.

Es un conector que antes era muy usado por varios componentes del PC, como el ratón , teclado... pero con el tiempo ha ido cayendo en desuso y sustituido por el conector USB intentando emular la versión serie más moderna.

Actualmente es utilizado por autómatas, ascensores, tpv y maquinaria industrial.

Gbps (Gb/s, Gbit/s) corresponde a la velocidad con que se transmite la información. Normalmente es usado para medir la velocidad que se transmite la información en el ADSL/Fibra de los domicilios.

• 1Gb/s equivale a 1000000000 b/s.
• 1Gb/s equivale a 1000000 kb/s.
• 1Gb/s equivale a 1000 Mb/s.

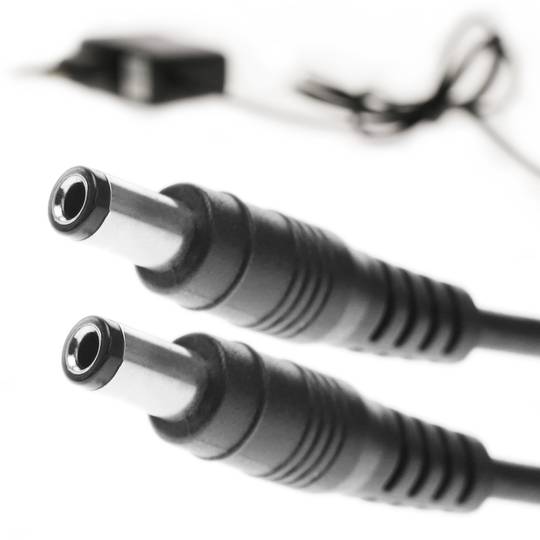

VDC sería la abreviatura de Volt Direct Current que traducido sería Voltios de corriente directa. La idea de este tipo de corriente es unidireccional hacia la carga.

La corriente directa normalmente es producida por baterías, termopares, células solares y máquinas eléctricas de un tipo dínamo. La corriente directa puede fluir en conductores como alambres, pero también puede fluir a través de semiconductores, aislantes...

En la imagen:

1 - Corriente por pulsaciones

2 - Corriente continua (DC)

3 - Corriente alterna (AC)

4 - Corriente variable
