El USB (Universal Serial Bus) es un estándar que define los cables, conectores y protocolos usados en un bus para conectar, comunicar ordenadores, periféricos y dispositivos electrónicos.

Velocidades de transmisión

Baja velocidad (USB 1.0):

Tasa de transferencia hasta 1,5 Mbit/s (188 kB/s) usado en teclado, ratones...

Tasa de transferencia hasta 12 Mbit/s (1,5 MB/s)

Alta velocidad (USB 2.0):

Tasa de transferencia de hasta 480 Mbit/s (60 MB/s)

SuperSpeed (USB 3.0):

Tasa de transferencia de hasta 4,8 Gbit/s (600 MB/s).

Tipos de conectores

1 - USB type A (4 pines)
2 - USB type B (4 pines)
3 - Mini A (5 pines)
4 - Mini B (5 pines)
5 - Micro A (5 pines)
6 - Micro B (5 pines)

Dado que los dispositivos electrónicos como teléfonos móviles continúan haciéndose más pequeños, la mayoría de los nuevos dispositivos están incorporando micro conectores USB. Creados en 2007, los conectores micro USB son más pequeños que sus contrapartes mini USB y tienen un ciclo de vida de al menos 10.000 conexiones y desconexiones. El propósito de su diseño es el de reducir las posibilidades de daño por esfuerzos perpendiculares o horizontales.

Los micro USB cuentan con cinco pines, de los cuales los pines de identificación (ID) funcionan conectores micro USB AB especiales. Con conectores AB el pin de ID puede permitir que el dispositivo funcione como un conector de A o B con la tecnología estándar de USB. Esto le da a los nuevos teléfonos inteligentes y otros dispositivos la opción de actuar ya sea como un dispositivo de almacenamiento simple o como el dispositivo que está dictando la acción.

Los conectores mini USB son más pequeños que sus homólogos estándar USB y cuentan con un quinto pasador. El quinto pasador se conoce como el pasador de ID y es típicamente no se usa en conectores mini USB. Fue diseñado para permitir más tarde la mejora de la tecnología USB. Los conectores mini USB tienen un ciclo de vida de por lo menos 5.000 conexiones y desconexiones, que da cabida a la naturaleza móvil de los dispositivos que están diseñados para interactuar. Los conectores USB estándar generalmente se utilizan con dispositivos que son estacionarios y no se desconectan a menudo.

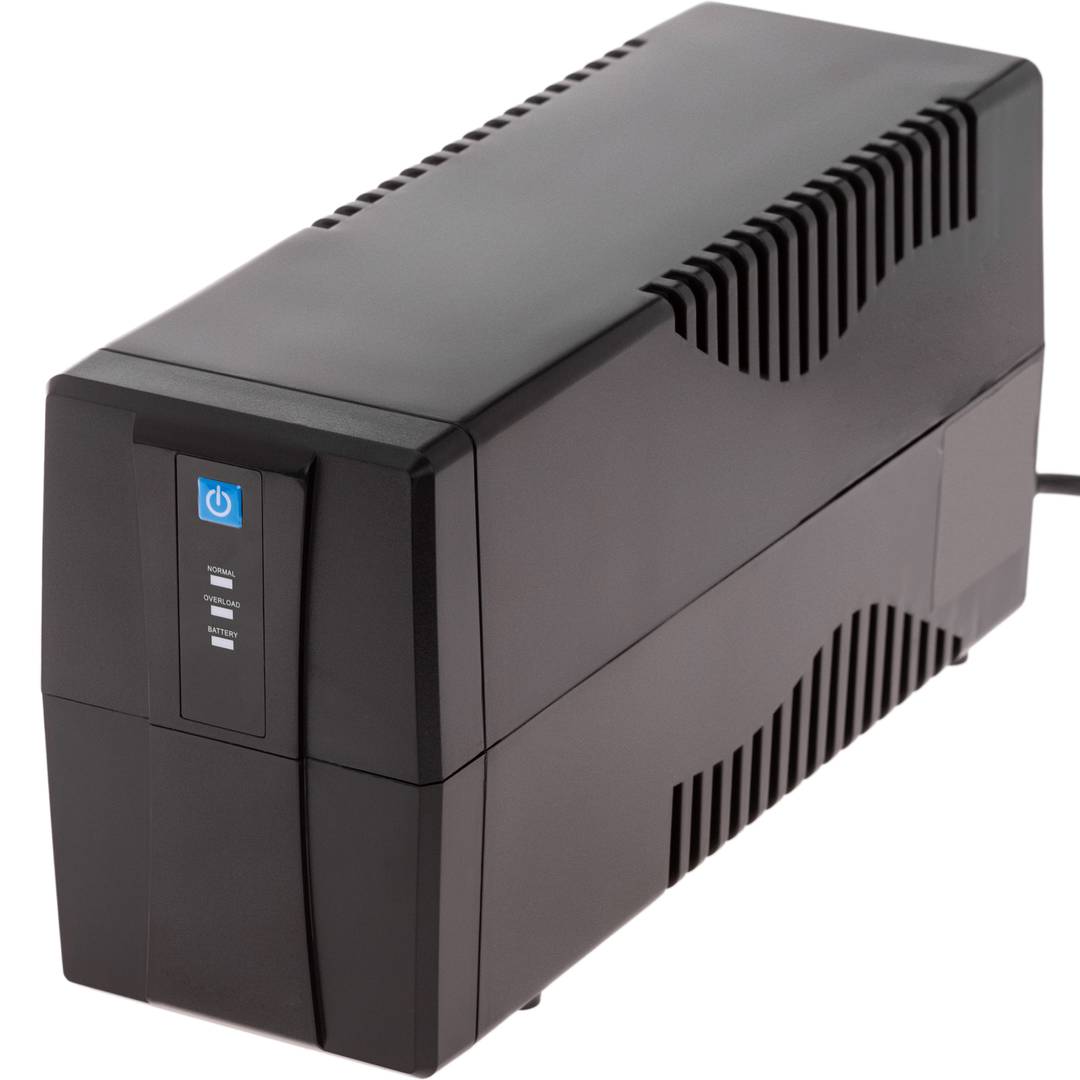

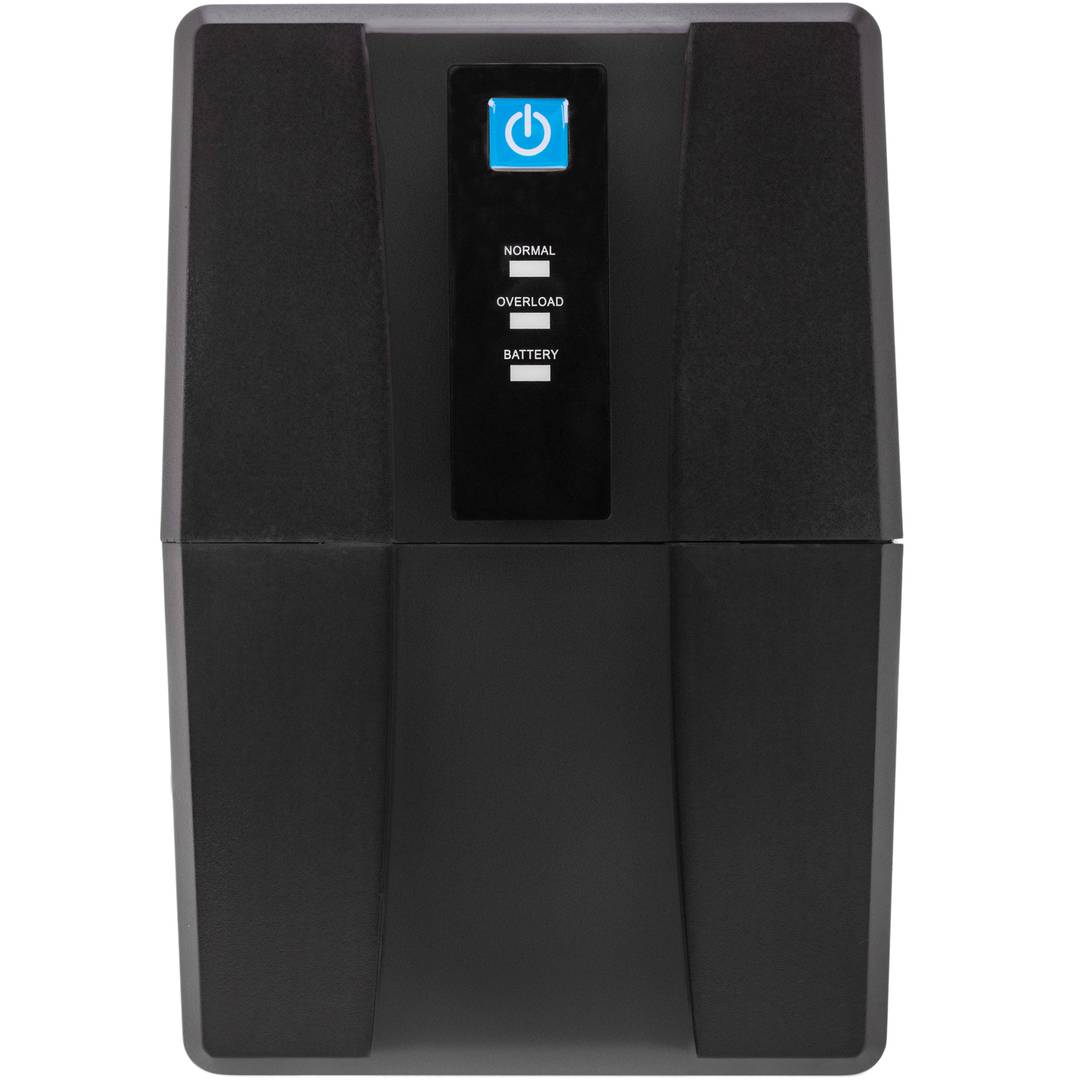

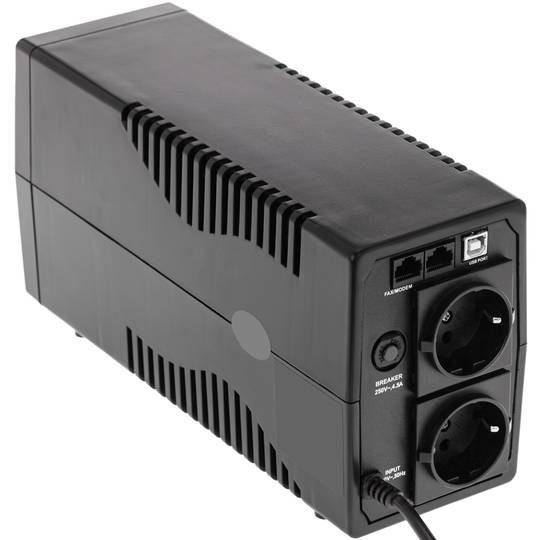

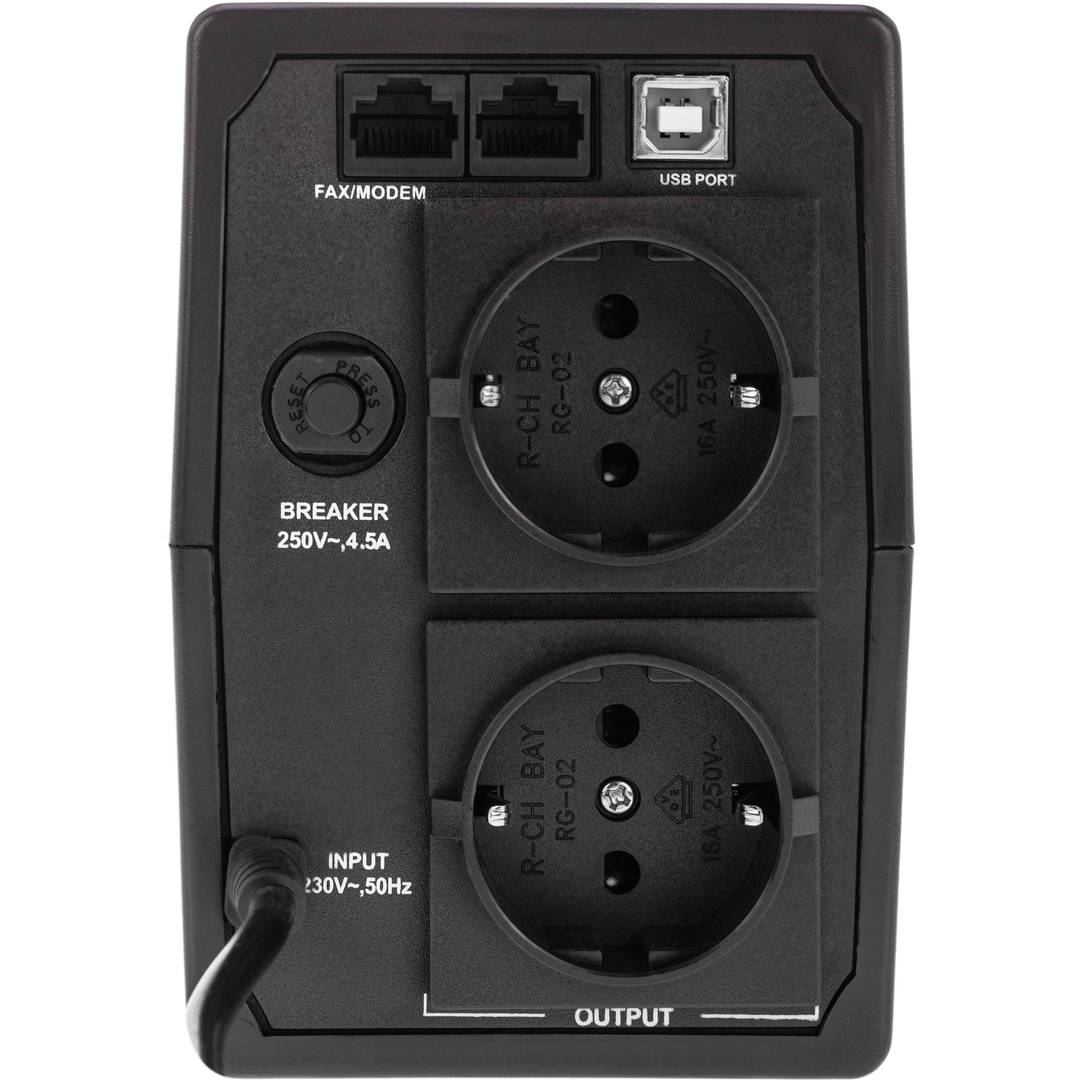

Un sistema de alimentación ininterrumpida, SAI, también conocido como UPS (del inglés uninterruptible power supply), es un dispositivo que, gracias a sus baterías u otros elementos almacenadores de energía, puede proporcionar energía eléctrica por un tiempo limitado y durante un apagón a todos los dispositivos que tenga conectados. Otras de las funciones que se pueden adicionar a estos equipos es la de mejorar la calidad de la energía eléctrica que llega a las cargas, filtrando subidas y bajadas de tensión y eliminando armónicos de la red en el caso de usar corriente alterna. Existen diferentes tipos de SAI

SAI de continua
Las cargas conectadas a los SAI requieren una alimentación de corriente continua, por lo tanto éstos transformarán la corriente alterna de la red comercial a corriente continua y la usarán para alimentar la carga y almacenarla en sus baterías. Por lo tanto no requieren convertidores entre las baterías y las cargas.

SAI de corriente alterna
Estos SAI obtienen a su salida una señal alterna, por lo que necesitan un inversor para transformar la señal continua que proviene de las baterías en una señal alterna.

SAI en estado de espera (Stand-by Power Systems)
Este sistema presenta dos circuitos principales: la alimentación de línea, a la que solo se le agrega un estabilizado y un filtrado adicional al normal de cada equipo a alimentar, y el circuito propiamente SAI, cuyo núcleo es el circuito llamado "inversor". Es llamado sistema en "stand-by", o en espera, debido a que el circuito de alimentación alternativo, el inversor, está "fuera de línea", o inactivo, en espera de entrar en funcionamiento cuando se produzca un fallo en la alimentación de red. Posee un elemento conmutador que conecta y desconecta uno u otro circuito alternativamente.

SAI line-interactive (in-line)
Este tipo de SAI regula las variaciones de tensión mediante elevaciones o reducciones de la tensión de la red. Durante estas intervenciones, el SAI utiliza sus baterías para realizar la regulación de la tensión.

SAI en línea (on-line)
En cambio, en el SAI "en línea" (on-line), la batería y el Inversor están permanentemente siendo utilizados, lo que garantiza una máxima respuesta en tiempo y forma ante el evento de falla de red. Además, también pueden corregir los desplazamientos de frecuencia, ya que re-generan la onda alterna permanentemente.

Diagrama del sistema de alimentación ininterrumpida en línea

En la imagen (1): Rectificador
En la imagen (2): Batería
En la imagen (3): Inversor

USB 3.0 es la segunda revisión importante de la Universal Serial Bus (USB) estándar para la conectividad informática. USB 3.0 tiene una velocidad de transmisión de hasta 5 Gbit/s, que es 10 veces más rápido que USB 2.0 (480 Mbit/s).

Tipos de conectores

1 - USB type A macho
2 - USB type A hembra
3 - USB type B
4 - Micro USB B

Voz sobre Protocolo de Internet, también llamado Voz sobre IP, Voz IP, VozIP, (VoIP por sus siglas en inglés, Voice over IP), es un grupo de recursos que hacen posible que la señal de voz viaje a través de Internet empleando un protocolo IP (Protocolo de Internet). Esto significa que se envía la señal de voz en forma digital, en paquetes de datos, en lugar de enviarla en forma analógica a través de circuitos utilizables sólo por telefonía convencional como las redes PSTN (sigla de Public Switched Telephone Network, Red Telefónica Pública Conmutada).

USB-C El USB reversible

La versión de cables USB denominada USB Tipo C Type C o USB reversible. Lo importante es este tipo de USB es que no tiene parte de arriba y de abajo. Así se podrán ahorrar los golpes que se le dan involuntariamente al conectar el conector al reves.

Tambien se caracteriza porque cuando se conecte hará un "clic" audible.

Los cables USB-C o USB reversible pueden llegar hasta 10 Gbps y soportan USB 3.0, 3.1

Está estimado un uso de hasta 10.000 usos y dispone de unas medidas de 8.4mm x 2.6mm

Tambien es compatible con USB 3.1 como indican los creadores de USB

En conector o cable IEC con una base (normalmente de plástico) y unas clavijas para conectarse a la toma de corriente (enchufe), si juntamos estas dos cosas conseguiríamos el nombrado SCHUKO que es el global de conector.

El schuko no determina el tipo de conector. Iría determinado por la especificación de la International Electrotechnical Commision (IEC).

Os dejamos una pequeña muestra de Schukos a nivel internacional.

El término monofásico en instalaciones domésticas o hogares quiere decir que tiene una única fase con corriente alterna. Normalmente las potencias contratadas en los hogares es hasta 10kW.

La diferencia con las instalaciones trifásicas es que estas puedes dividirse en tres fases, o sea en tres corrientes alternas.

Las instalaciones monofásicas también pueden dividirse en partes.

Las instalaciones monofásicas constan de 3 cables

1. El cable de fase (cable negro o marrón) que es el que proporciona electricidad.

2. Neutro (cable azul) es el responsable que la electricidad vuelva por donde vino creando un circulo.

3. Físico (cable de dos colores) protege a la fase absorbiendo la energía de su entorno, en algunos caso no se utiliza este tercer cable, pero es recomendable hacerlo por seguridad.

En la imagen
1. Potencia del sistema monofásico
2. Potencia del sistema trifásico

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados.

Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.)

La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones.

- Esquema de pines directo:

EIA-568A
Nº pin 1: BLANCO-VERDE
Nº pin 2: VERDE
Nº pin 3: BLANCO-NARANJA
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: NARANJA
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

EIA-568B
Nº pin 1: BLANCO- NARANJA
Nº pin 2: NARANJA
Nº pin 3: BLANCO- VERDE
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: VERDE
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

- Esquema de pines cruzado:

El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

Según la calidad y el tipo, los cables de red se clasifican en categorías que nos ayudan a saber las características de los mismos.



Las categorías de cables de red más utilizadas son:



- Categoría 5

- Categoría 5e

- Categoría 6

- Categoría 6a

- Categoría 7



Como se puede observar, la categoría 5e (enhanced o mejorada) y la categoría 6a (aumentada), son una mejora de las categorías 5 y 6, respectivamente, donde se ha mejorado la velocidad máxima y el ancho de banda.



Cuanto mayor es la categoría, mayor es la velocidad de transmisión de datos máxima, siendo la distancia máxima 100 metros según su estándar.



Puede observar una tabla donde muestra las 5 categorías, donde V es la velocidad máxima, D es la distancia máxima y MHz la frecuencia a la que puede trabajar.

A la hora de calcular la vida útil de una batería será necesario conocer el número de ciclos de carga que pueden realizarse hasta que la batería no comience a perder su capacidad.
Dependerá del tipo de batería estos ciclos de carga pueden variar, siendo las más comunes las baterías de móviles, fabricadas Li-Ion o Li-Po, que tienen una duración de entre 300 a 500 ciclos de carga según modelo y fabricante.

Una vez superado este límite notaremos como la batería pierde duración de funcionamiento, llegando ha perder hasta un 25% de su capacidad de carga.

Llegados a este punto habrá que evaluar un cambio de batería.

Cabe destacar que el uso y las costumbres de carga pueden afectar notablemente en la duración de la batería.
Por ejemplo, factores como el calor, cargar la batería varias veces al día sin que está esté casi agotada, etc. verán afectadas su duración.

Por lo tanto, para sacar el máximo partido a la batería debemos conocer cuando se realiza un ciclo de carga completo, e intentar evitar un mal uso de carga, para aumentar su vida útil.

Se considera un ciclo de carga cuando la batería se ha descargado o se ha usado su 100% de carga.

Los fabricantes aconsejan que la carga nunca se haga por debajo del 58% de batería, ya que el voltaje de la batería no bajaría tanto, por lo que se podría llegar a ganar hasta 4000 ciclos de carga.

Consejos para aumentar la duración de una batería.

• Evitar el calor o el frío extremo o usos muy largos del dispositivo.
• Carga la batería todas las veces que puedas.
• Descargar la batería por completo de vez en cuando.
• No dejes que la batería se agote por completo antes de la carga.

A continuación se muestra una tabla con los diferentes voltajes (V), ciclos de carga (C) y porcentaje de batería (B).
