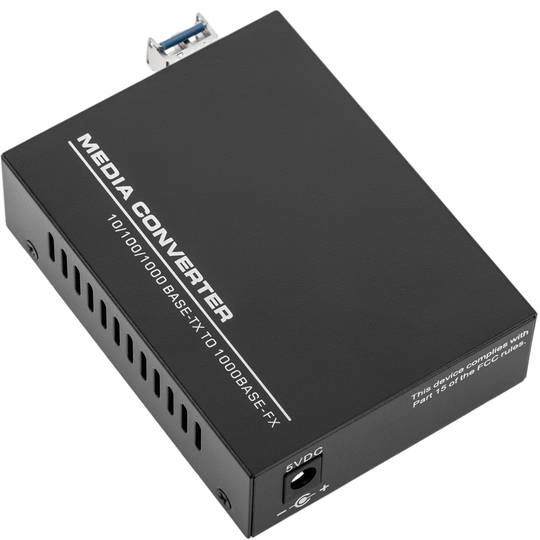

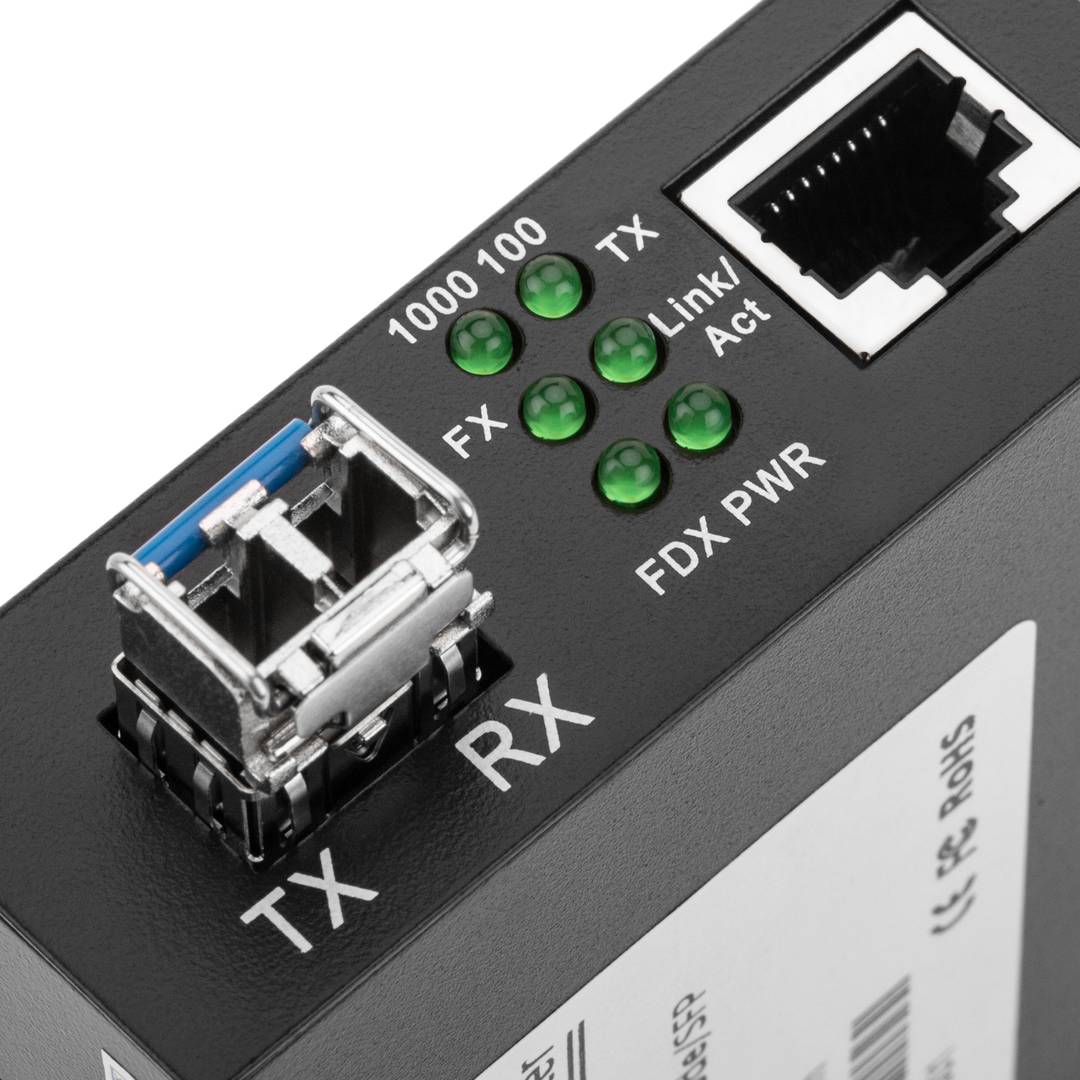

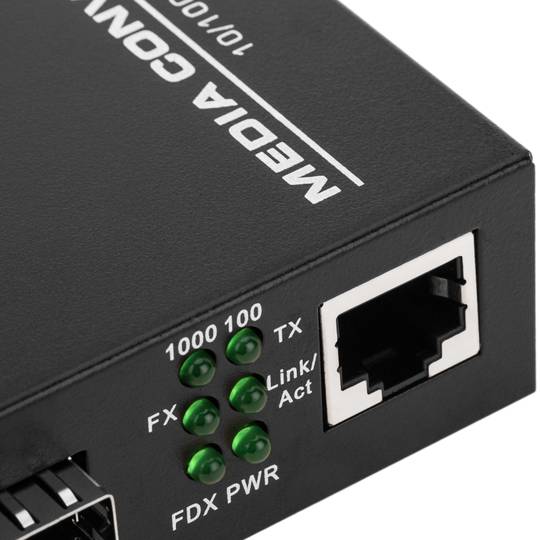

Convertisseur de 100 Mbits/s fibre monomode LC á RJ45 á 30Km

Câble UTP est paire torsadée standard est appelé par son acronyme UTP (Unshiedld Twiested pair/paire torsadée non blindée). Les principaux avantages de ce câble sont son faible coût et la facilité de manipulation. Ses principaux inconvénients sont un taux d'erreur plus élevé par rapport à d'autres types de câbles et de leurs limites pour travailler à grande distances sans régénération. FTP est un type de téléphériquee. Référencé fréquemment avec leur sigle STP (Shield Twisted Pair/Shielded Twisted Pair)

Port MDI sur un convertisseur de hub ou les médias qui implémente une fonction de filtre interne. Cela signifie qu'un " intégré" dispositif de connexion câble peut être utilisé pour connecter une station à ce port, depuis la diaphonie doit être faite dans le port, plutôt que sur le câble.

Lorsque nous parlons de RJ45 ("Registered Jack" 45) nous référons à une interface de réseau de télécommunications pour raccorder un équipement de voix et de données par câble.

Ce connecteur comporte des broches ou des raccords 8 et peut avoir une catégorie spécifique en fonction de la vitesse de transfert et la bande passante (catégorie 5e, 6, etc.)

L'application commune est leur utilisation dans des câbles de réseau Ethernet sous TIA/EIA-568-B standard qui définit la disposition des broches (brochage), mais peut également être utilisé pour d'autres applications.

- Direct schéma de broches:

EIA-568A
Broche n° 1: blanc-vert
Broche n° 2: vert
Broche n° 3: blanc-orange
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: orange
Broche n° 7: blanc-brun
Broche n° 8: brun

EIA-568B
Broche n° 1: blanc-orange
Broche n° 2: orange
Broche n° 3: blanc-vert
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: vert
Broche n° 7: blanc-brun
Broche n° 8: brun

- Schéma repères de la croix:

Le câble croisé a une extrémité avec le schéma EIA-568A et un EIA-568B.

Il y a différentes hauteurs d'armoires en fonction des besoins d'installation, cette hauteur peut être mesurée en unités de rack (U).

Chaque unité de rayonnage ou U est la distance entre chaque séparation horizontale pour placer différents accessoires à l'intérieur de l'armoire. Cette distance est de 1,75 pouces équivaut à 4.4445 cm de haut.

Par exemple, si nous disons qu'un rack est 8U comprendre qui a 8 unités pour installer l'appareil ouAccessoires 4,44 cm.

Habituellement, ces accessoires tels que des plateaux, des guides, des rails, etc. occupent une unité de U (1U), mais nous pouvons trouver d'autres appareils ou accessoires occupent plus d'unités, comme support peut être une boîte pour installer un PC, UPS, etc. Il faut dire qu'il y a aussi une demi-unité de U (0,5 U), dans ce cas, une unité de rayonnage peut être installé deux accessoires.

Alors Sabiunités de rack endo occupant des dispositifs que nous installerons connaître la hauteur nous avons besoin pour notre rack.

La taille de l'unité de rayonnage (U) est basée sur la spécification standard pour les supports tels que définis dans EIA-310.
