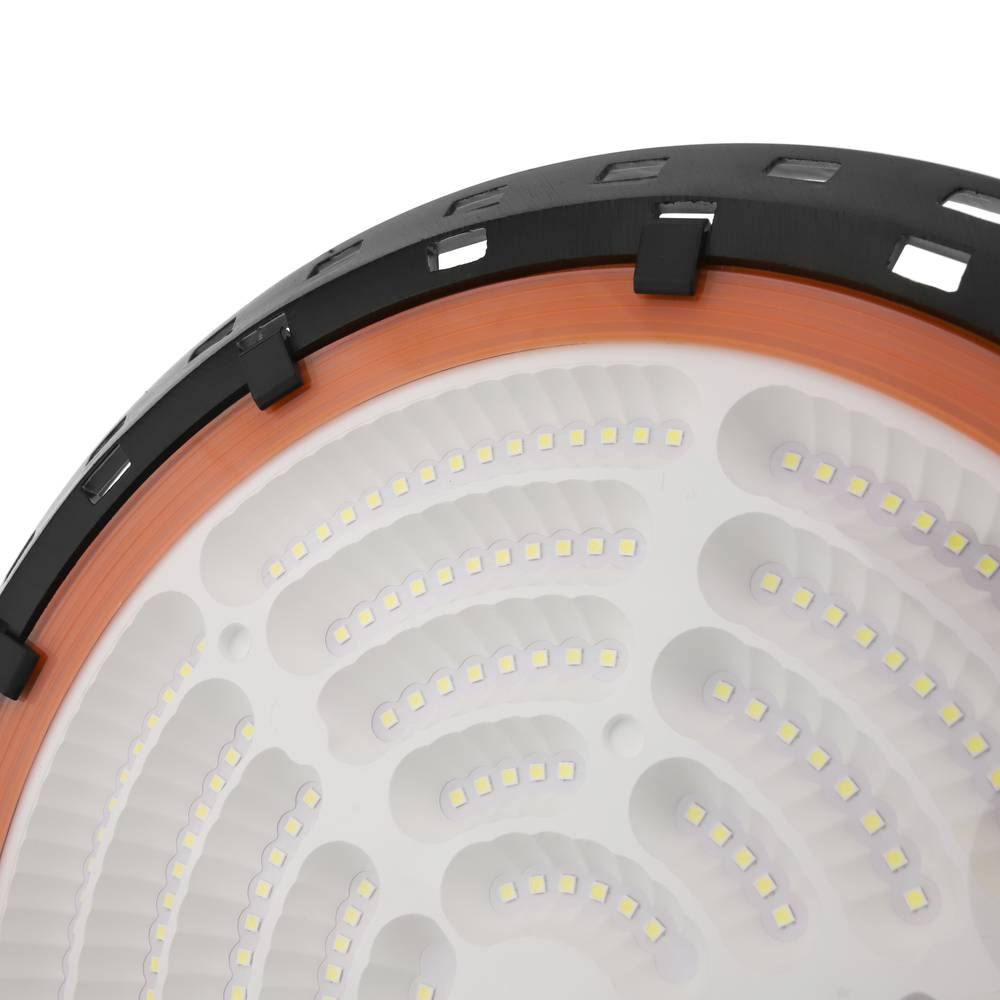

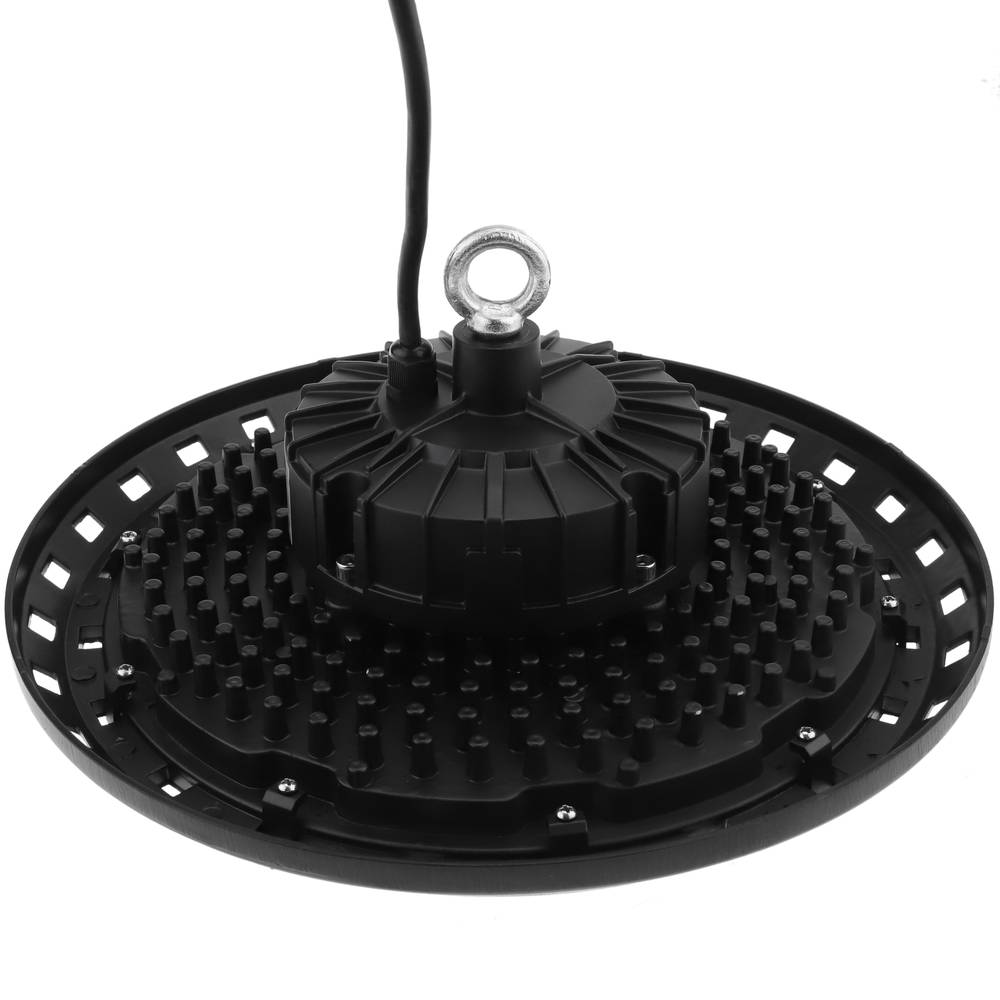

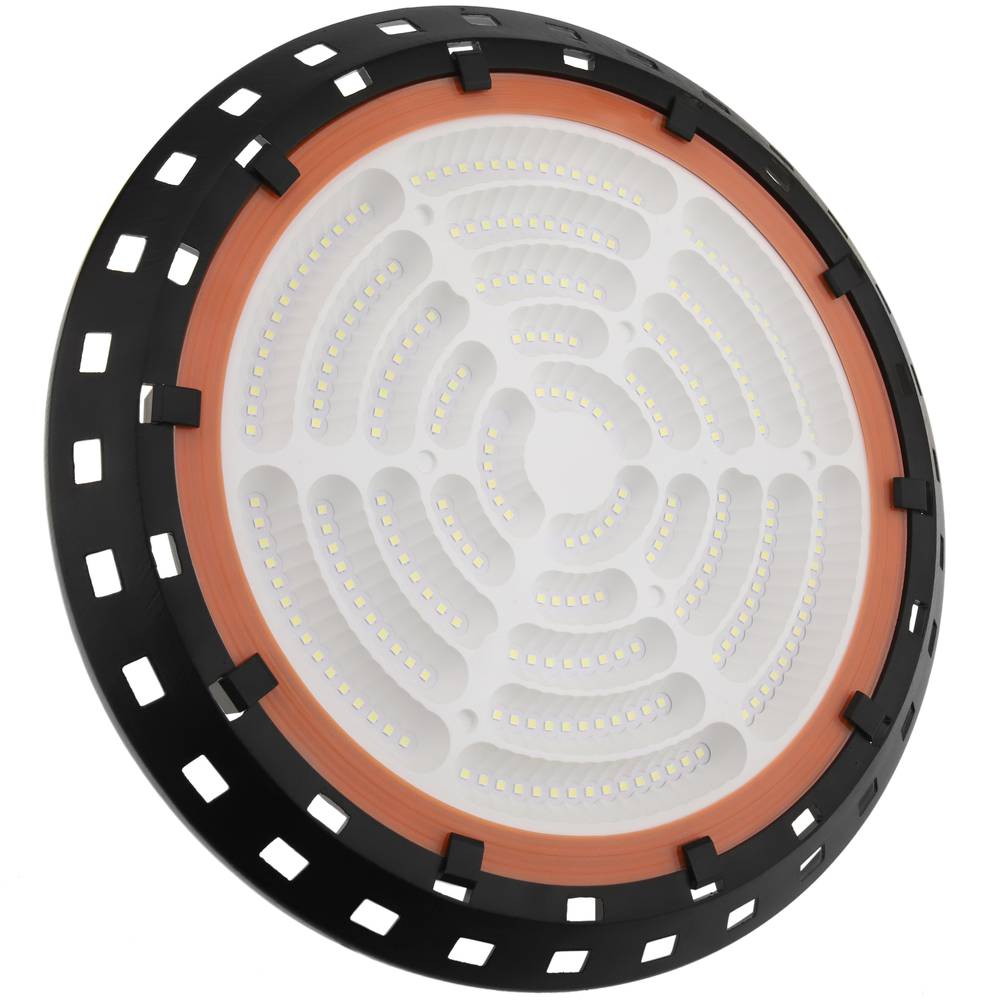

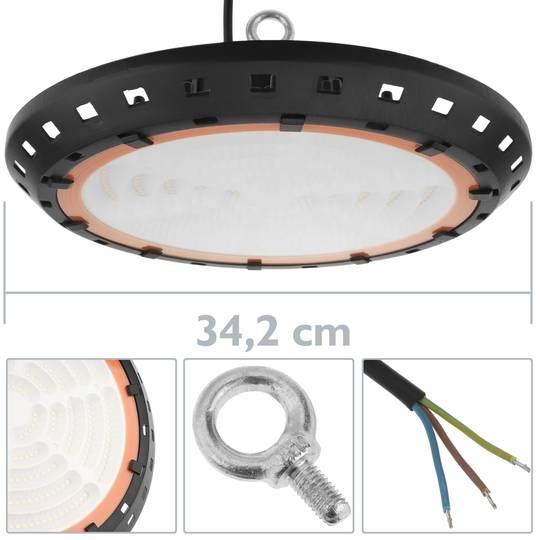

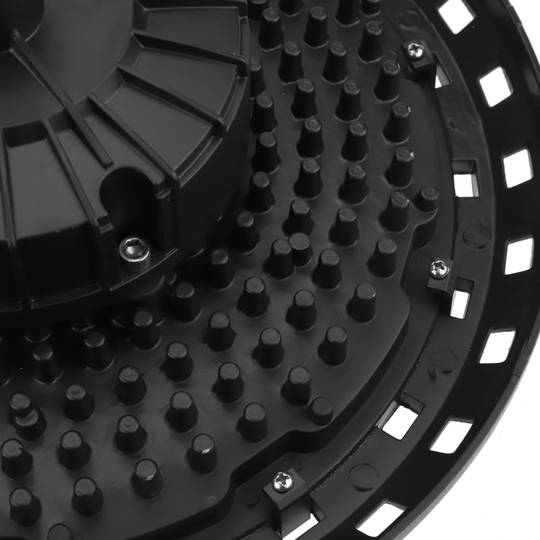

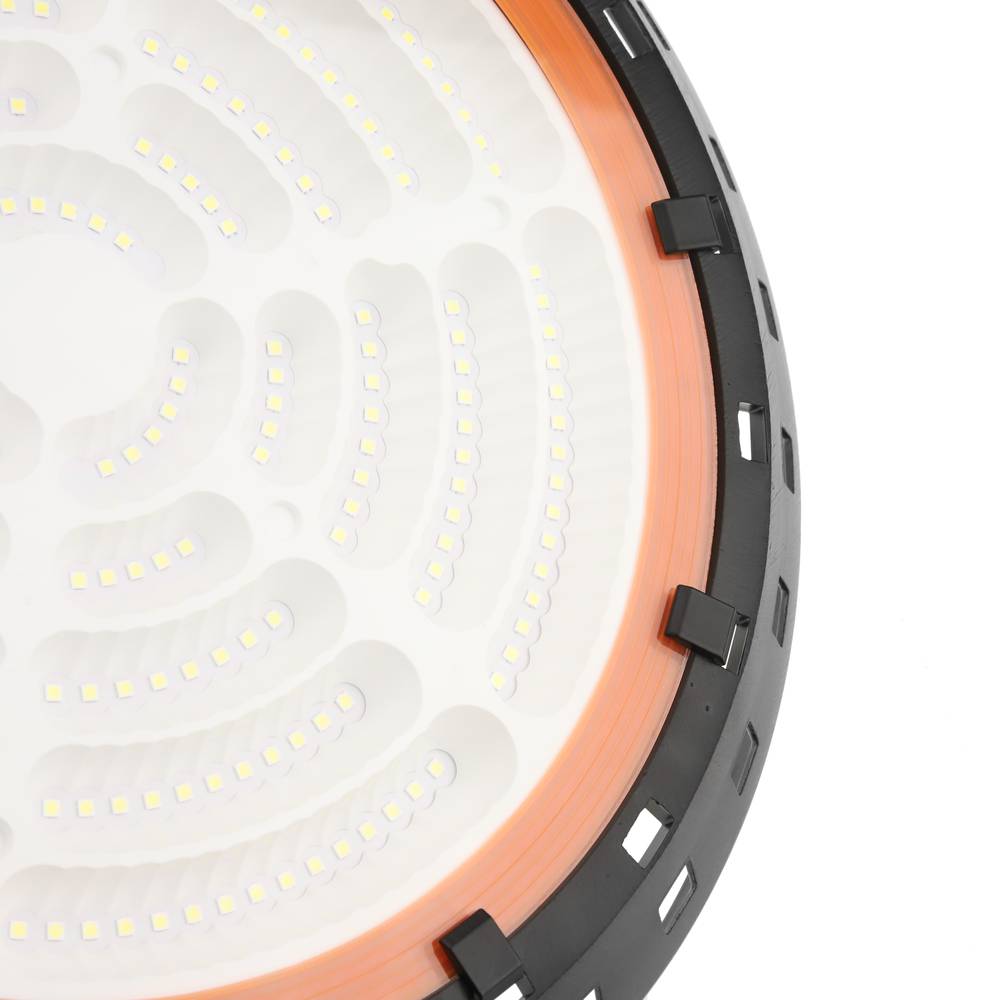

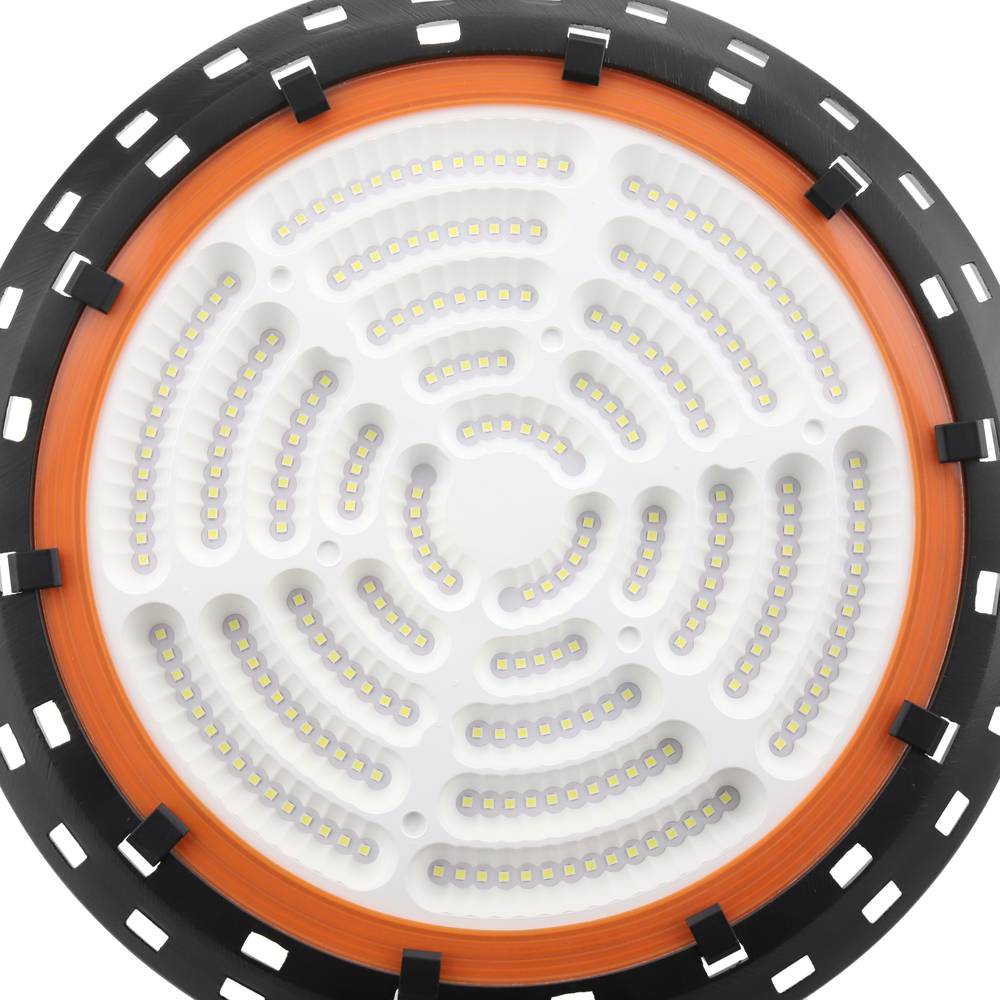

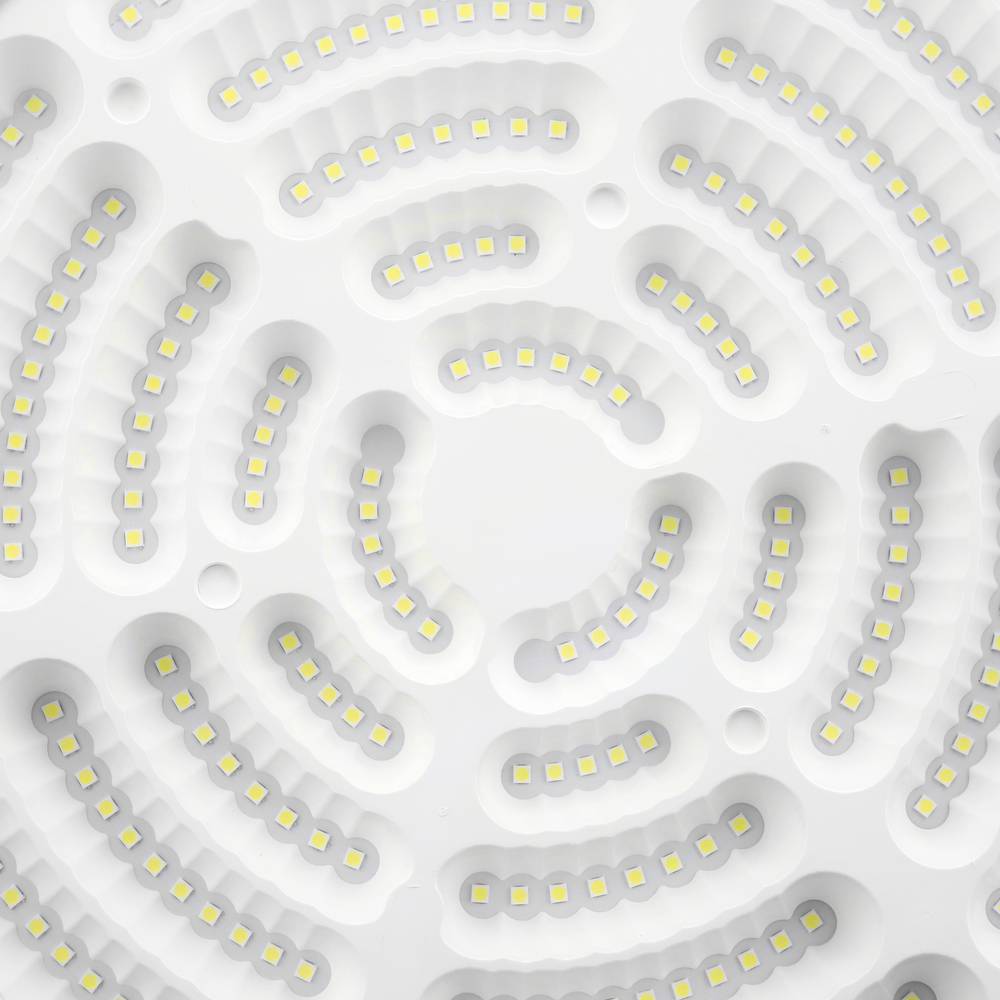

Lampe industrielle UFO 150W 6500K

Le mot LED, qui est l'acronyme de Light Emitting Diode (diode électroluminescente), est un composant optoélectronique passif qui se caractérise par sa polyvalence, adoptant une multitude de formes et s'intégrant dans une multitude d'éléments optiques, des écrans aux ampoules et même aux flashs photographiques.

L'une de ses meilleures caractéristiques est sa faible consommation, ainsi que sa durée de vie plus longue, sa durabilité qui résiste parfaitement à presque tout type de vibration, en plus de la faible émission de chaleur.

Dans le schéma:

1. Anode
2. Cathode

1. Lentille/encapsulation époxy (capsule plastique).
2. Contact métallique (fil conducteur).
3. Cavité réfléchissante (coupelle réfléchissante).
4. Terminaison du semi-conducteur.
5. Enclume.
6. Plaquette.
7. Ensemble enclume et plaquette remplaçant le filament.
8. Bord plat.

La lumière (symbole: LM) est l'unité du Système international d'unités pour mesurer le flux lumineux, une mesure de la puissance lumineuse émise par la source. Le flux lumineux de différence de flux rayonnante que le premier fournit la sensibilité variable de l'oeil à différentes longueurs d'onde de la lumière et celle-ci implique tout le rayonnement électromagnétique émis par la source selon le droit Wien et Stefan-Boltzmann indépendamment de savoir si un tel rayonnement est visible ou non. 1 film = 1 cd. sr = 1 lx. m2

Lorsque vous effectuez une installation électrique ou un circuit électrique doivent être pris en compte plusieurs facteurs, l'un d'entre eux consiste à sélectionner le câble droit. En fonction de l'installation et l'utilisation de celui-ci, nous pouvons trouver différents diamètres qui supportent des charges différentes. La section de câble nous aidera également à notre établissement, car plus la section d'endurance thermique plus élevée ne surchauffe pas.
Tableau podémonstrations afficher la charge correspondante prise en charge pour différents diamètres de câble.

Le Kelvin (K) est l'unité utilisée pour classer la température de couleur selon l'échelle établie par William Thomsom de degrés Celsius. Table Lord Kelvin basée sur William construit une échelle de température à laquelle il attribuait son nom.
Une explication plus profonde nous introduire dans le monde de la physique, de sorte que dans notre industrie connaître la relation entre Kelvins et le type de lumière sera suficiente.
Cette mesure du facteur est utile de savoir en un coup d'?il que la poix ou la qualité de la lumière a donné la source de lumière, par exemple, si l'on achète une ampoule ou une lampe fluorescente peut nous intéresser de connaître le kelvin fourni cela dépendra ce facteur si la lumière est jaune ou blanc.
Une valeur plus faible kelvin abaisser la température de la lumière, par exemple une ampoule de 1600K sera températura et de qualité similaire à la lumière d'un lever ou la couleur du soleil. Alors qu'une ampoule avec 5000K est plus comme la lumière du jour.
Pour mieux comprendre la relation entre la température et la lumière kelvin le tableau suivant, où un moyen visuel est le choix plus simple de l'ampoule qui convient le mieux à nos besoins est attaché.

A: elle est équivalente à la température d'une bougie, il est una jaune clair.

B: Il ressemble à la couleur de l'aube, est similaire à une ampoule de tungstène.

C: Le ton léger des vieilles ampoules qui ne sont pas conduit ampoule à filament.

D: Similaire à une lumière de studio.

E: Similaire à l'après-midi clair, à 20 °, similaire à une lumière chaude fluorescente.

F: Similaire à la lumière midafternoon environ 30 °.

G: lumière du jour, semblable à une lumièreun flash.

H: la lumière du soleil à midi.

I: Jour ciel ensoleillé et clair.

J: jour légèrement nuageux.

K: nubloso jour.

L: Ombre large temps clair.

M: Jour Très nubloso.

N: ciel bleu sans soleil.

O: jour très clair.

Comme il est courant dans les installations, nous pouvons trouver un standard de couleurs dans les câbles électriques.

Ces règlements aident en un coup d'oeil à comprendre la connexion et la résolution des défauts ou des défaillances possibles.

Ci-dessous, nous attachons la relation couleur/câble pour les installations électriques.

1. Le fil de terre peut être identifié de plusieurs façons:
• Câble vert.
• Câble Codeur verte avec une ligne jaune.
• Câble sans isolation.
2. Le fil neutre sera bleu.
3. Le câble de phase peut être identifié de plusieurs façons:
• Toute couleur différente du neutre ou de la terre.
• Isolation noire.
• Isolat brun.
• Isolation grise

Le ruban isolant ou isolant est un élément fondamental lors de la réparation ou de l'exécution d'une installation électrique. Le ruban isolant nous aidera à protéger et à isoler les câbles électriques contre d'éventuels croisements ou contacts entre eux ou avec d'autres éléments, garantissant que la connexion est bien isolée en évitant les éventuels courts-circuits.
Son utilisation est très simple, car étant un matériau souple nous permet de l'appliquer avec confort.
Pour réaliser une union parfaite, il est recommandé d'enrouler le ruban en recouvrant la moitié du câble et la moitié sur le joint, en étirant légèrement le ruban en le faisant rouler obliquement.

• Pour le fil de terre, du ruban isolant coloré sera utilisé:
• Vert
• Vert avec une ligne jaune.
• Pour le câble neutre, un ruban isolant bleu sera utilisé.
• Pour le câble, la phase estVous pouvez utiliser n'importe quelle autre couleur:
• Toute couleur différente du neutre ou de la terre.
• Ruban isolant noir.
• Bande isolante marron.
• Ruban isolant gris.

VAC serait l'abréviation de Volt Altern Current qui serait traduit par Volts de courant alternatif. La différence entre VDC est que son oscillation sinusoïdale réalise une transmission d'énergie plus efficace.

Le courant alternatif est l'énergie que nous recevons dans nos maisons, il est généré dans les centrales électriques au moyen d'alternateurs.

L'intensité de ce type de courant varie avec le temps et change de direction 50 foisdeuxième (50hz). La tension générée change sous la forme d'une onde sinusoïdale, de sorte qu'elle n'est pas constante.

Sur l'image:

1. Courant par pulsations.
2. Courant continu (DC).
3. Courant alternatif (AC).
4. Courant variable.
