Vidéo et Audio Amplifier (1IN à 1OUT) CA101A
- Distance maximale du câble coaxial de la caméra à l'entrée vidéo 1000m.
- Distance maximale du câble coaxial entre la sortie vidéo et le moniteur 1000m.
- Compensation HF.
- Gain d'image réglable 10dB.
- Potentiomètres pour ajuster la luminosité, la netteté et le volume pour la sortie.
2 yearswarranty
14 daysreturns
- Distance maximale du câble coaxial de la caméra à l'entrée vidéo 1000m.
- Distance maximale du câble coaxial entre la sortie vidéo et le moniteur 1000m.
- Compensation HF.
- Gain d'image réglable 10dB.
- Potentiomètres pour ajuster la luminosité, la netteté et le volume pour la sortie.
Plus d'informations

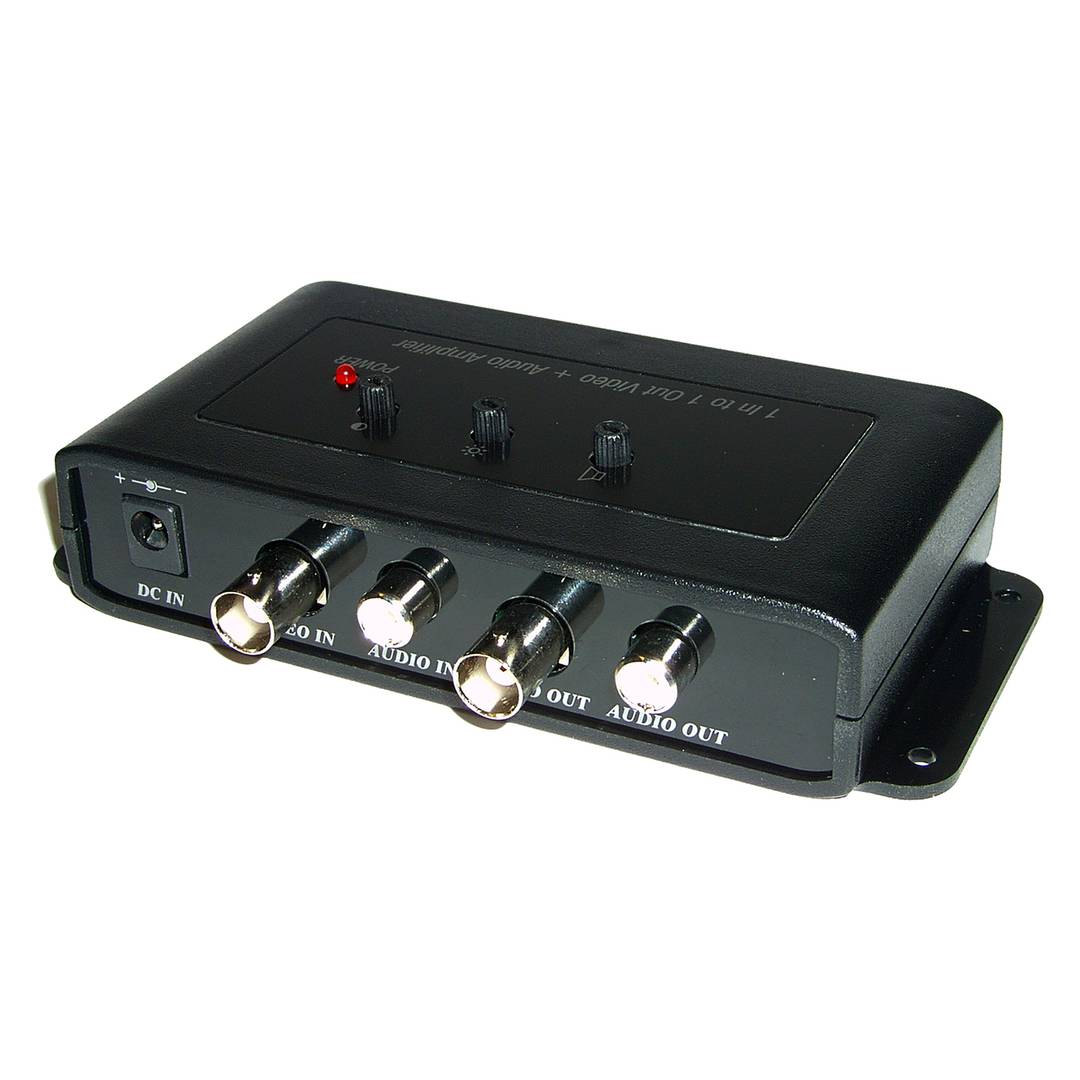

Amplificateur vidéo et audio actif. Il a une entrée vidéo et audio (1 x BNC-Femme + 1 x RCA-Femme) et une sortie vidéo et audio (1 x BNC-Femme + 1 x RCA-Femme).
Spécifications
- Distance maximale du câble coaxial de la caméra à l'entrée vidéo 1000m.
- Distance maximale du câble coaxial entre la sortie vidéo et le moniteur 1000m.
- Compensation HF.
- Gain d'image réglable 10dB.
- Potentiomètres pour ajuster la luminosité, la netteté et le volume pour la sortie.
- Niveau d'entrée vidéo: 0,8 ~ 1,2Vp-p, 75 Ohms.
- Niveau de sortie vidéo: 1Vp-p (Standard), 75 Ohms (bande passante de 10Hz-10MHz).

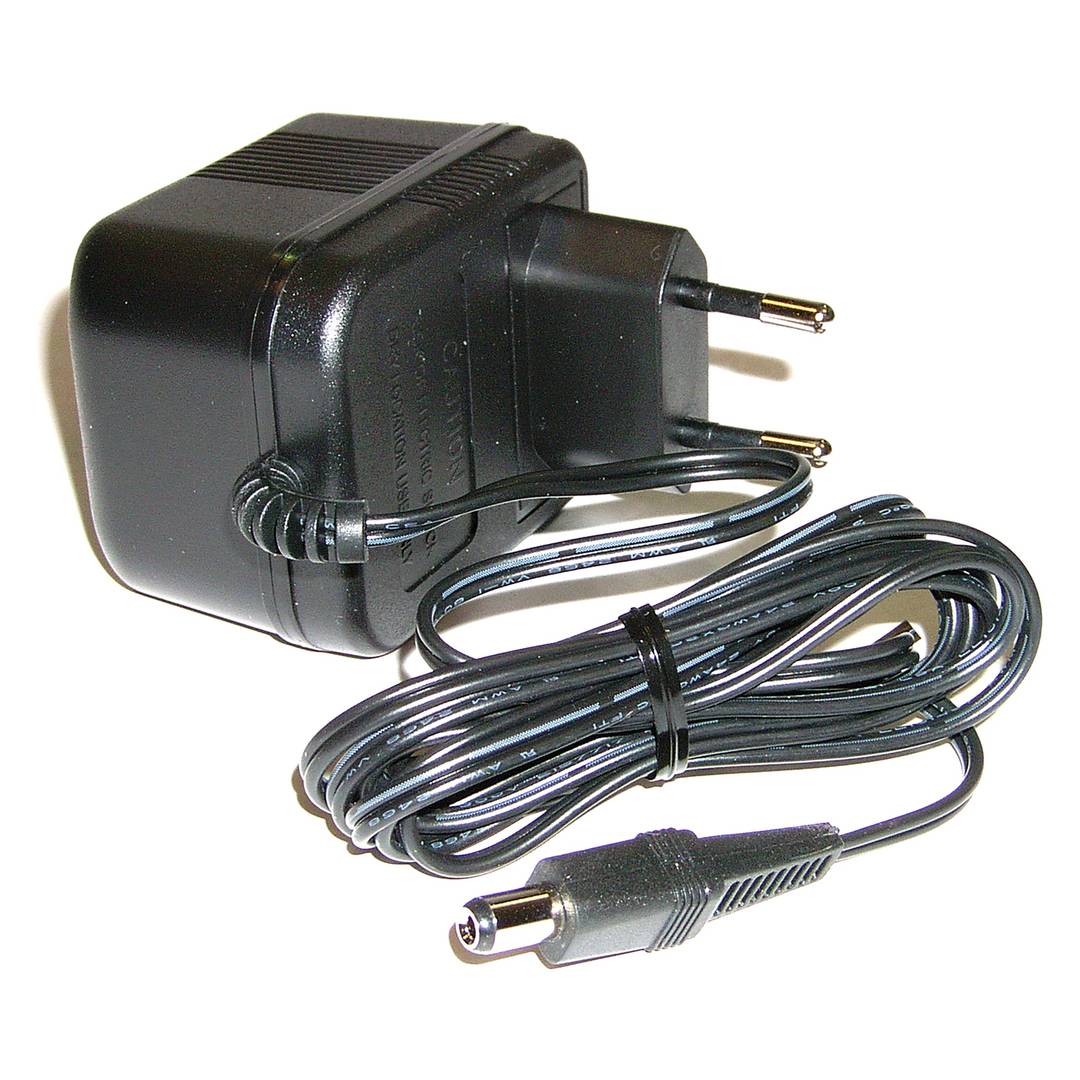

- Alimentation 12VDC (500mA).
- Taille: 138 x 84 x 28 mm.
- Boîtier en plastique ABS noir.
- Poids: 110 g
- Poids brut: 520 g
- Nombre de colis: 1
Termes techniques
- Impédance
- BNC
- RCA
- ABS
L'impédance (Z) est la mesure de l'opposition totale d'un circuit au passage d'un courant alternatif (CA) sous une tension donnée.
L'impédance étend le concept de résistance aux circuits CA en incluant des composantes réelles (résistance) et imaginaires (réactance). Elle possède une amplitude et une phase, contrairement à la résistance simple. En courant continu (CC), l'impédance est égale à la résistance, car l'angle de phase est nul.
| Paramètre | Spécification |
|---|---|
| Symbole | Z |
| Unité | Ohm (Ω) |
La gestion de l'impédance est cruciale pour l'intégrité du signal dans les systèmes à haute fréquence. L'adaptation d'impédance permet d'éviter les réflexions de signal et d'optimiser le transfert de puissance dans les architectures RF.
Analyse de la Réactance
L'impédance varie selon la fréquence, ce qui permet de concevoir des filtres spécifiques pour le traitement du signal et les télécommunications.
Avantages principaux
- Optimisation du transfert d'énergie.
- Réduction des distorsions de signal.
- Stabilité des systèmes RF et audio.
Note: L'impédance est fondamentale pour l'analyse des réseaux électriques complexes.
