Android - IOS

Android et iOS sont les deux principaux systèmes d'exploitation mobiles sur le marché mondial.

Caractéristique	Android	iOS
Développeur	Google	Apple

Détails Techniques

Android repose sur Linux, alors qu'iOS utilise un noyau XNU propriétaire.

Avantages

Flexibilité pour Android et intégration logicielle-matérielle pour iOS.

Note : Le choix dépend souvent de l'importance accordée à la personnalisation.

câbles Catégories réseau

Les catégories de câbles réseau définissent les performances et la capacité de transmission des données dans les infrastructures de câblage.

Catégorie	Vitesse Max.	Fréquence	Distance
Cat 6a	10 Gbps	500 MHz	100 m

Détails et Avantages

La classification permet une planification évolutive et garantit la compatibilité avec les équipements réseau.

Note: La distance maximale standard est de 100 mètres.

CCTV

Le CCTV est une technologie de surveillance vidéo conçue pour superviser des lieux via un réseau fermé de caméras et de moniteurs.

Élément	Description
Caméras	Capteurs analogiques ou IP

Détails Techniques

Les systèmes actuels permettent l'accès à distance et l'analyse intelligente des images.

Avantages

Prévention des actes malveillants et surveillance constante des infrastructures critiques.

Note : L'usage doit respecter les lois sur la vie privée.

CVBS

Le CVBS est un format de signal vidéo analogique qui transmet la vidéo en définition standard via un seul canal.

Connecteur	RCA (Jaune), BNC

Détails

Il regroupe la luminance, la chrominance et la synchronisation dans un seul signal de bande de base.

Avantages

Compatibilité universelle avec le matériel audiovisuel classique.

Note : Remplacé progressivement par le numérique.

DHCP

Le DHCP (Dynamic Host Configuration Protocol) est un protocole réseau de type client-serveur qui attribue dynamiquement des adresses IP aux appareils d'un réseau. Il utilise UDP sur les ports 67 et 68 pour automatiser la configuration IP.

Imaginez un hôtel où chaque client a besoin d'un numéro de chambre. Au lieu de choisir vous-même un numéro au hasard, un réceptionniste vous donne une clé disponible dès votre arrivée. Quand vous partez, cette chambre est automatiquement libérée pour le client suivant.

Spécification	Détail
Couche OSI	Application
Transport	UDP

Processus DORA

Le DHCP fonctionne via le cycle DORA : Discover, Offer, Request et Acknowledge, permettant l'attribution sécurisée d'une adresse IP.

Avantages

Gestion centralisée des IP.
Évite les conflits d'adresses.
Simplifie la mobilité des terminaux.

Le DHCP est indispensable à l'extensibilité des réseaux modernes.

BNC

Le connecteur BNC est un connecteur électrique utilisé en terminaison de câble coaxial, notamment pour la radiofréquence.

Impédance	50 / 75 Ω

Détails

Son système de verrouillage à baïonnette permet une fixation rapide et stable.

Avantages

Grande robustesse et excellente protection contre les parasites.

Note : Utilisé couramment en vidéosurveillance (CCTV).

HDMI

L'acronyme anglais "HDMi" fait référence à "High Definition Multimedia Interface", c'est-à-dire qu'il correspond aux initiales de l'interface multimédia haute définition.

L'interface HDMi permet la transmission de vidéo et audio entre différents appareils, prenant en charge les résolutions vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Différentes versions de HDMi

HDMi 1.0
- décembre 2002.
- Transfert maximum de 4,9 Gbit / s.
- Prise en charge jusqu'à 165 Mpixels / s en mode vidéo (1080p 60Hz ou UXGA) et 8 canaux / 192 kHz / 24 bits en mode audio.

HDMi 1.2
- août 2005.
- Ajout de la prise en charge de One Bit Audio, utilisé dans Super Audio CD, jusqu'à 8 canaux.
- Disponibilité HDMi Type A pour les connecteurs PC.

HDMi 1.3
- juin 2006
- Bande passante à 340 MHz.
- Débit de données de 10,2 Gbit / s.
- Dolby TrueHD et DTS-HD,

HDMi 1.4
- Envoyez des vidéos et audio haute définition,
- Données 3D et vidéo.
- FullHD à XHD (eXtended High Definition) jusqu'à 4096 × 2160 pixels (24 images par seconde) ou 3840 × 2160 à (30 images par seconde).
- Canal de retour audio qui nécessitera moins de câbles pour avoir un système de son surround connecté au téléviseur.
- Connexion Ethernet intégrée au câble lui-même avec des vitesses allant jusqu'à 100 Mbit / s.

HDMi 2.0
- septembre 2013
- Bande passante jusqu'à 18 Gbit / s
- Vidéo 4K @ 50/60 (2160p)
- Jusqu'à 32 canaux audio pour une expérience immersive multidimensionnelle
- Fréquence audio jusqu'à 1536 kHz pour une fidélité sonore maximale
- Diffusion simultanée de 2 vidéos en streaming pour plusieurs utilisateurs sur le même écran
- Streaming audio jusqu'à 4 utilisateurs
- Prise en charge de la radio Theater Angle 21: 9
- Synchronisation dynamique de la vidéo et de l'audio en streaming
- Extensions de commande CEC pour contrôler plusieurs appareils à partir d'un seul point.

Types de HDMi

Type A (dans l'image 1): il s'agit du connecteur le plus standard utilisé dans presque tous les appareils.
Type B (dans l'image 2): C'est un connecteur très peu utilisé.
Type C (dans l'image 3): Il s'agit d'un connecteur largement utilisé dans les tablettes, smartphones et autres appareils.
Type D (dans l'image 4): Il s'agit d'un connecteur utilisé dans les smartphones.
Type E (dans l'image 5): Il s'agit d'un connecteur utilisé dans la connectivité des véhicules.

USB

ansferencia jusqu'à 480 Mbit/s (60 Mo/s) (SuperSpeed ??USB 3.0) Taux de transfert jusqu'à 4,8 Gbit/s (600 Mo/s) types de connecteurs 1 - USB type A (4 broches) 2. - USB type B (4 broches) 3 - Mini A (5 broches) 4 - Mini B (5 broches) 5 - Micro A (5 broches) 6 - Micro B (5 broches)

MicroUSB

Comme les appareils électroniques tels que les téléphones mobiles continuent à devenir plus petit, la majorité des nouveaux appareils incorporent des micro connecteurs USB. Créé en 2007, les connecteurs micro USB sont plus petites que leurs homologues mini USB et ont un cycle de vie d'au moins 10.000 connexions et déconnexions. Le but de la conception est de réduire les chances de nuire aux efforts perpendiculaires

Mini USB

Les mini-connecteurs USB sont plus petites que leurs homologues standards et ont USB sellette. Le cinquième axe est connu comme l'ID de broches et est généralement pas utilisé dans des mini connecteurs USB. Il a été conçu pour permettre à plus tard amélioré la technologie USB. Les mini-connecteurs USB ont un cycle de vie d'au moins 5000 connexions et déconnexions, qui accueille la nature mobile les dispositifs qui sont donçue pour interagir. Les connecteurs USB standard sont généralement utilisés avec des dispositifs qui sont fixes et non débranché souvent.

Types connecteurs SATA

Serial ATA ou SATA (acronyme de Serial Advanced Technology Attachment) est une interface de transfert de données entre la carte mère et certains périphériques de stockage tels que disque dur, regrabadores lecteurs et CD/DVD/BR, les SSD ou d'autres appareils de haute performance sont encore en cours d'élaboration. SATA I Fréquence: 1500 MHz Bits: 1. Bits 8 vitesse réelle: 150 Mo/s. SATA II. Fréquence: 3000 MHz Bits: 1 bits 8 vitesse réelle: 300 Mo/s. SATA III Fréquence: 6000 MHz Bits: 1. Bits 8 vitesse réelle:. 600 Mo/s en eSATA SATA connecteur de type pour la connexion de périphériques externes.

USB 3.0

USB 3.0 est la deuxième révision majeure de la Serial Bus (USB) connectivité universelle standard pour l'informatique. USB 3.0 a une vitesse de transmission allant jusqu'à 5 Gbit/s, ce qui est 10 fois plus rapide que l'USB 2.0 (480 Mbit/s). Types de connecteurs 1 - USB type A de bouchon 2 - 3 USB type A femelle - USB type B 4 - Micro USB B

USB réversible de type C

USB-C USB version réversible appelés câbles USB USB Type C Type C ou USB réversible. La chose importante est ce type d'USB est qu'il a haut et en bas. Ensuite, vous pouvez enregistrer les traits qui sont donnés involontairement pour brancher le connecteur à l'envers. Aussi caractérisé en ce que lorsqu'il est connecté fera une "déclic". Le câbles USB réversibles USB-C ou peuvent atteindre jusqu'à 10 Gbps et le soutien USB 3.0, 3.1Utilisation est estimée jusqu'à 10.000 applications et possède certaines mesures 8.4mm x 2.6mm est également compatible avec USB 3.1 et USB indiquent créateurs

WAN

WAN, qui est également connu comme réseau étendu est un réseau qui se compose de plusieurs ordinateurs ou des organismes privés. Aujourd'hui, à la vitesse qui se trouve dans les réseaux locaux est plus nécessaire d'utiliser WAN

RS485

Il est une communication multi-point spécial pour la machinerie industrielle par son format adapté à longue distance et de la machinerie lourde. Le connecteur est utilisé pour connecter le port série DB9 ou populairement appelé. Une caractéristique est qu'il est capable de réduire considérablement le bruit de telle sorte que la distance est plus grande.

DVR

Correspondre à DVR est synonyme de enregistreur vidéo numérique, ou le DVR traduit. Le DVR dans le cas de l'Cablematic DVR sont des systèmes de surveillance vidéo autonome qui peut stocker des images provenant des chambres de vidéosurveillance alors il peut être visualisée sur un PC ou un téléviseur, car il a plusieurs sorties Normalement entrées sont BNC et les sorties varie considérablement selon le modèle.

VDC

VDC serait l'abréviation de Volt Direct Current qui traduit serait volts en courant continu. L'idée de ce type est courant unidirectionnel à la charge. Le courant continu est normalement produite par les batteries, les thermocouples, les cellules solaires et d'un type de machine dynamo-électrique. Le courant continu peut circuler dans les conducteurs tels fils, mais peut également circuler dans les semi-conducteurs, des isolants ... Dans le image: 1 - courant par impulsion 2 - courant continu (CC) 3 - courant alternatif (AC) 4 - courant variable

RJ45

Lorsque nous parlons de RJ45 ("Registered Jack" 45) nous référons à une interface de réseau de télécommunications pour raccorder un équipement de voix et de données par câble.

Ce connecteur comporte des broches ou des raccords 8 et peut avoir une catégorie spécifique en fonction de la vitesse de transfert et la bande passante (catégorie 5e, 6, etc.)

L'application commune est leur utilisation dans des câbles de réseau Ethernet sous TIA/EIA-568-B standard qui définit la disposition des broches (brochage), mais peut également être utilisé pour d'autres applications.

- Direct schéma de broches:

EIA-568A
Broche n° 1: blanc-vert
Broche n° 2: vert
Broche n° 3: blanc-orange
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: orange
Broche n° 7: blanc-brun
Broche n° 8: brun

EIA-568B
Broche n° 1: blanc-orange
Broche n° 2: orange
Broche n° 3: blanc-vert
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: vert
Broche n° 7: blanc-brun
Broche n° 8: brun

- Schéma repères de la croix:

Le câble croisé a une extrémité avec le schéma EIA-568A et un EIA-568B.

RCA

La RCA (Radio Corporation of America) est un connecteur utilisé pour envoyer des signaux vidéo ou audio.
Ceci est un connecteur à deux contacts circulaire; signal et la terre, utilisé avec des câbles coaxiaux. Chaque signal utilise un seul câble et de différencier la couleur codée connecteur RCA sur le plateau.
(1) Audio analogique:
Audio gauche (Blanc)
Audio droite (Rouge)

(2) Vidéoanalogique:
Vidéo (Jaune)

(3) Vidéo Composite:
Audio gauche (Blanc)
Audio droite (Rouge)
Vidéo (Jaune)

(4) Component Video (YPbPr):
Y (vert)
Pb (Bleu)
Pr (Rouge)

(5) Les composants vidéo (RGB):
R (Rouge)
G (Vert)
B (Bleu)

(6) Audio numérique:
S/PDIF (Orange/Gold)

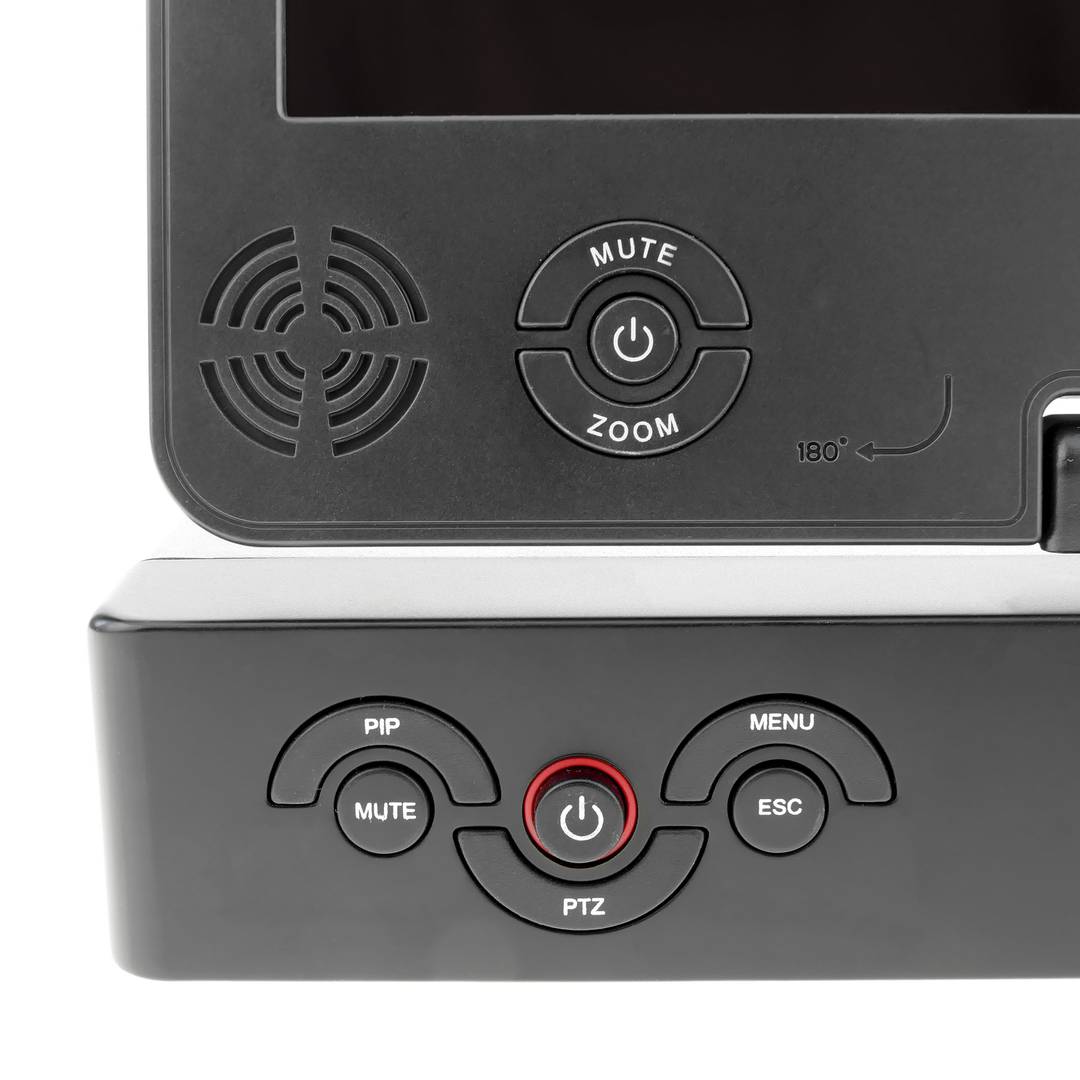

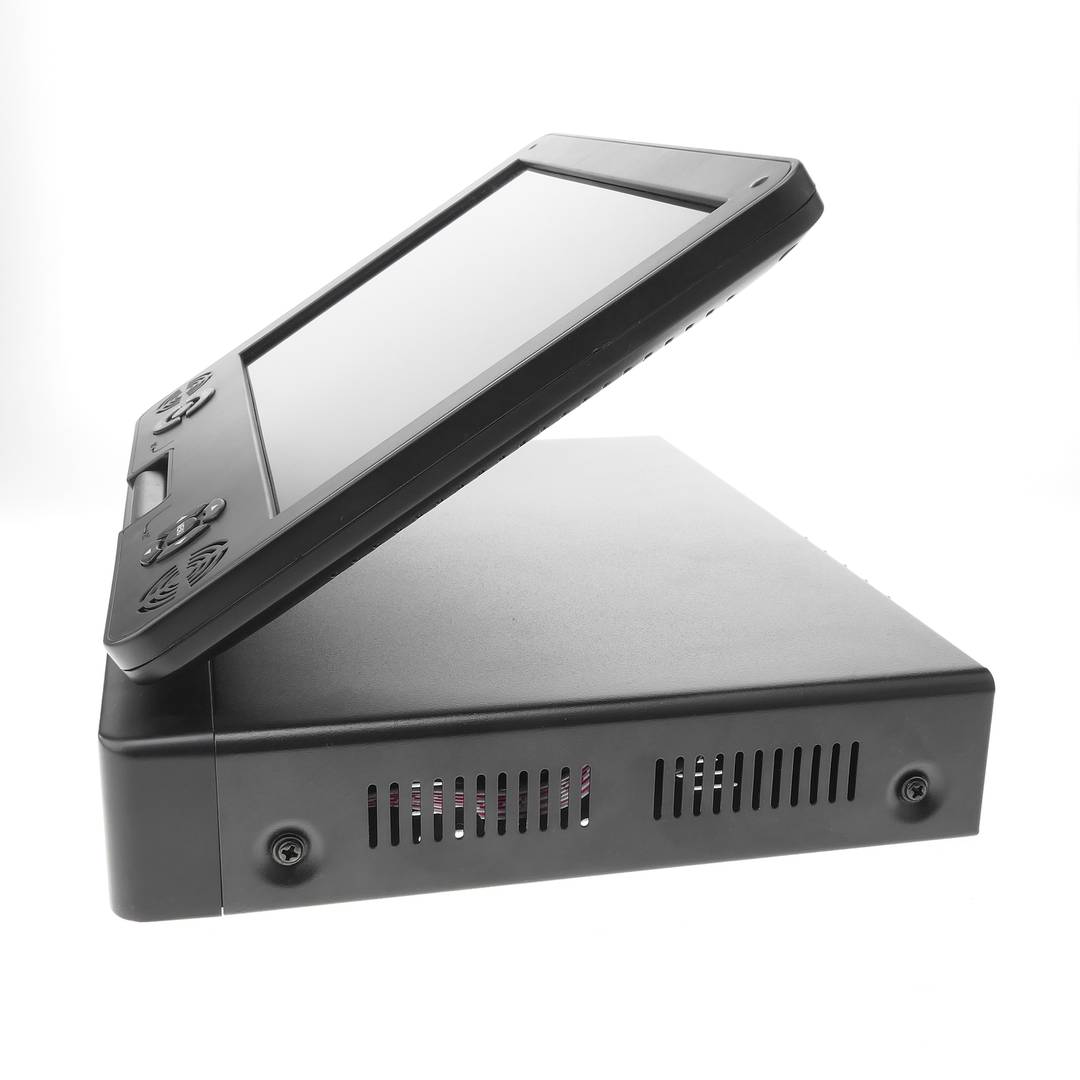

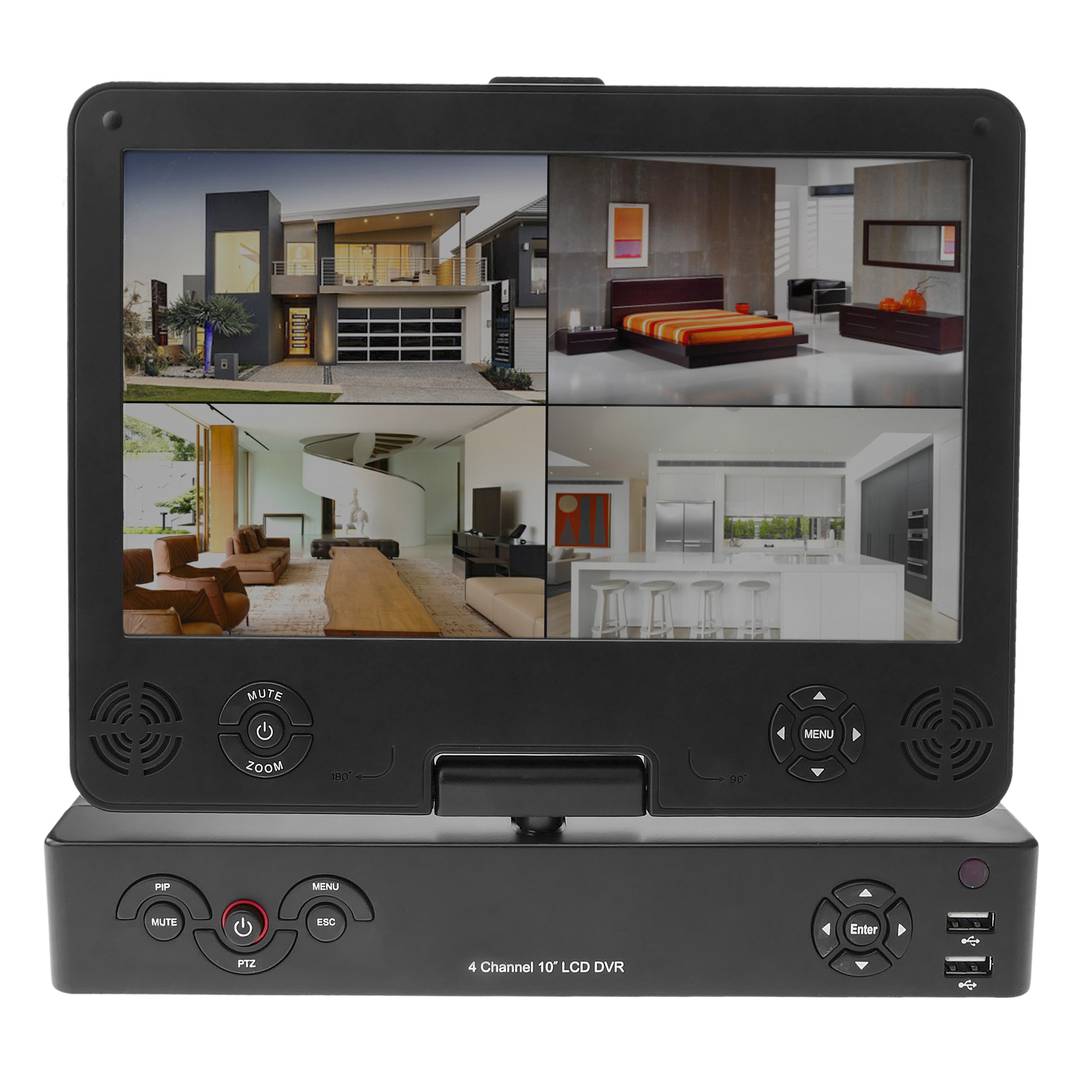

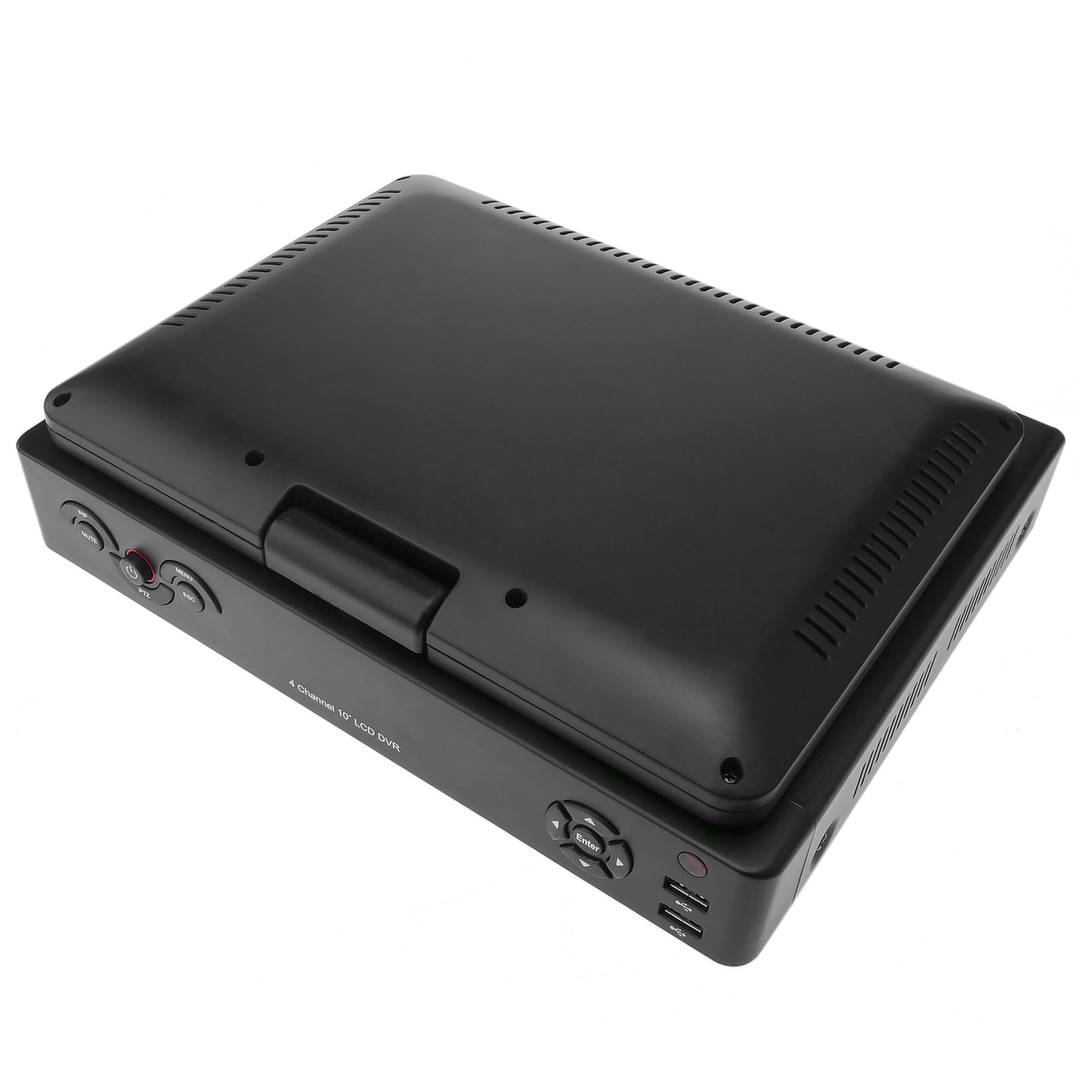

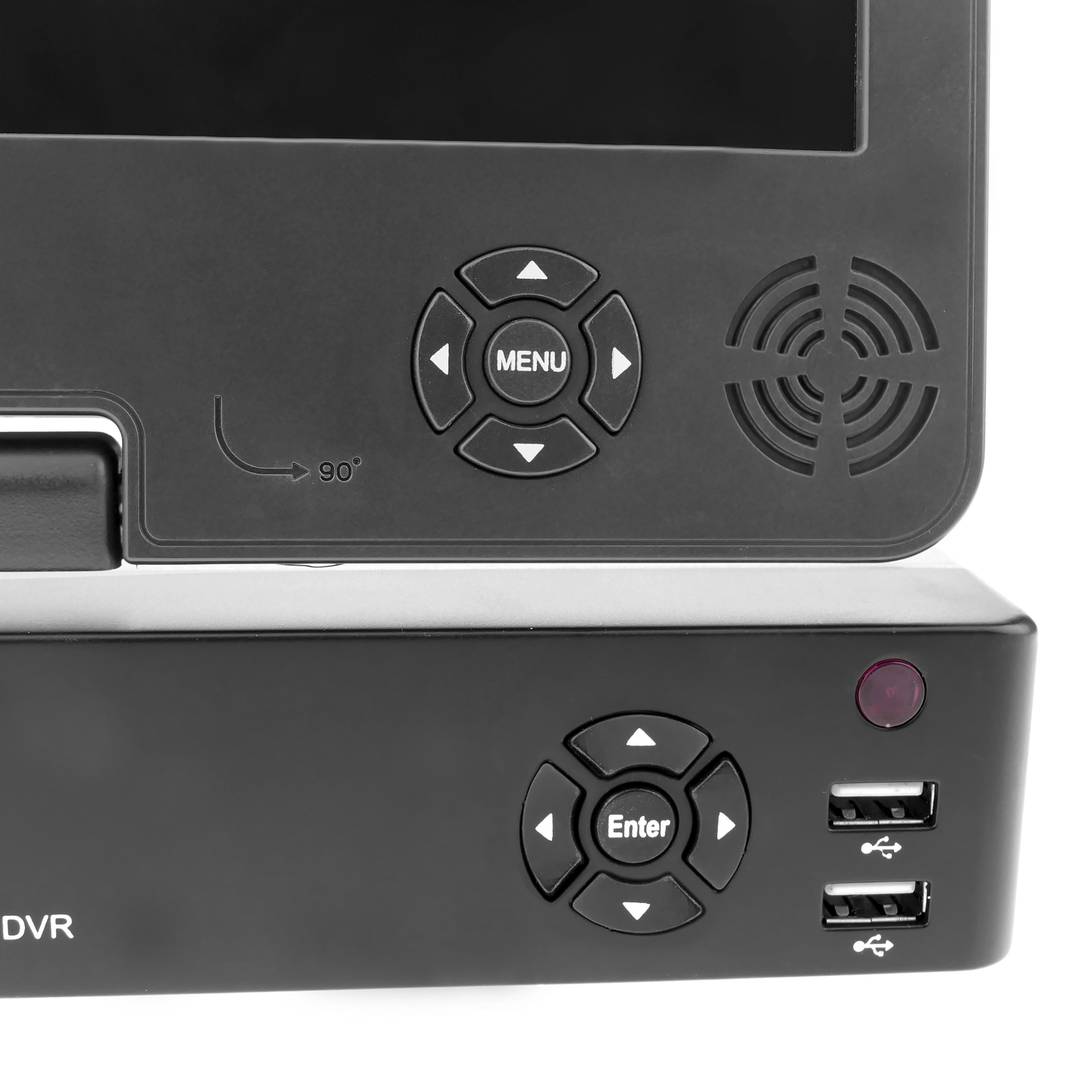

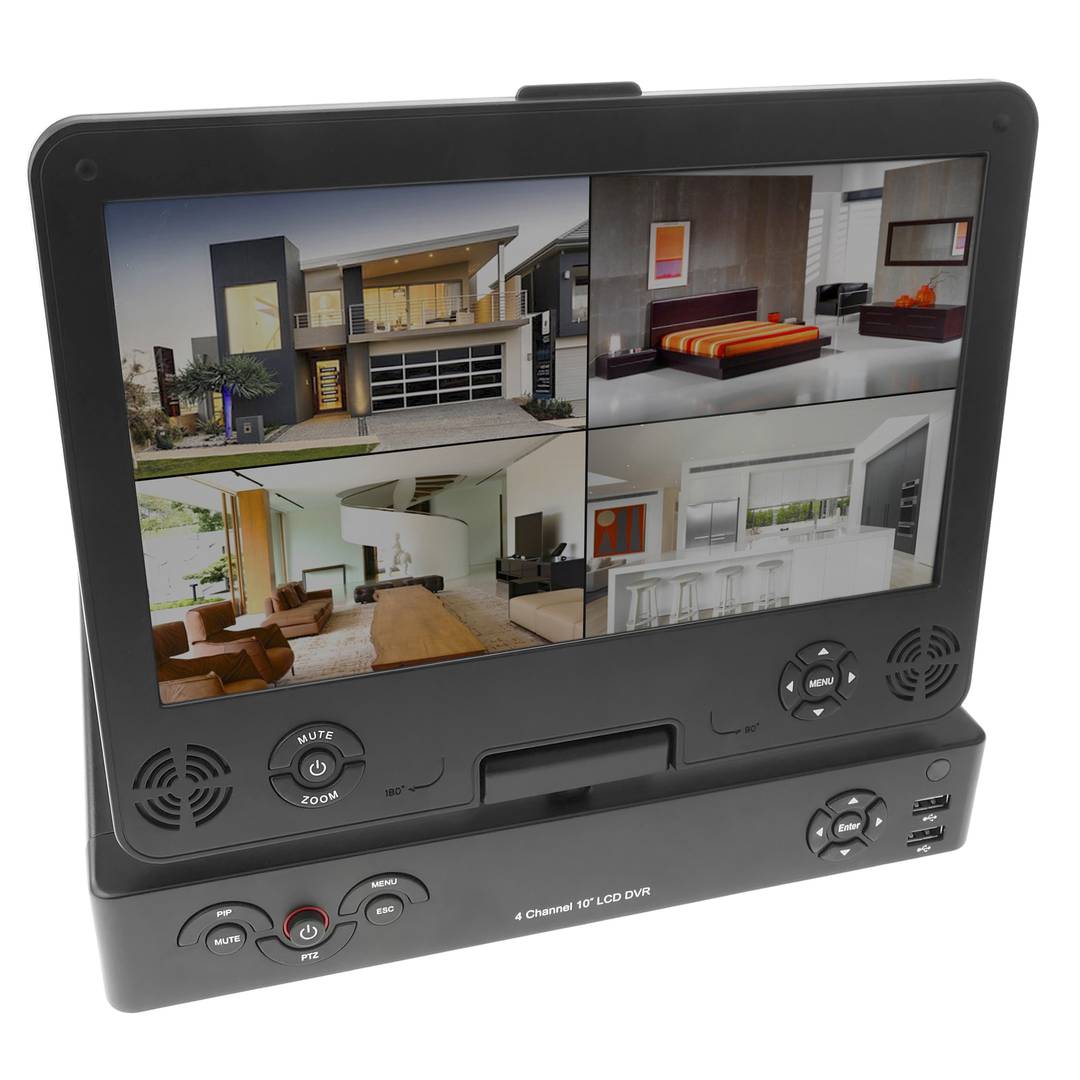

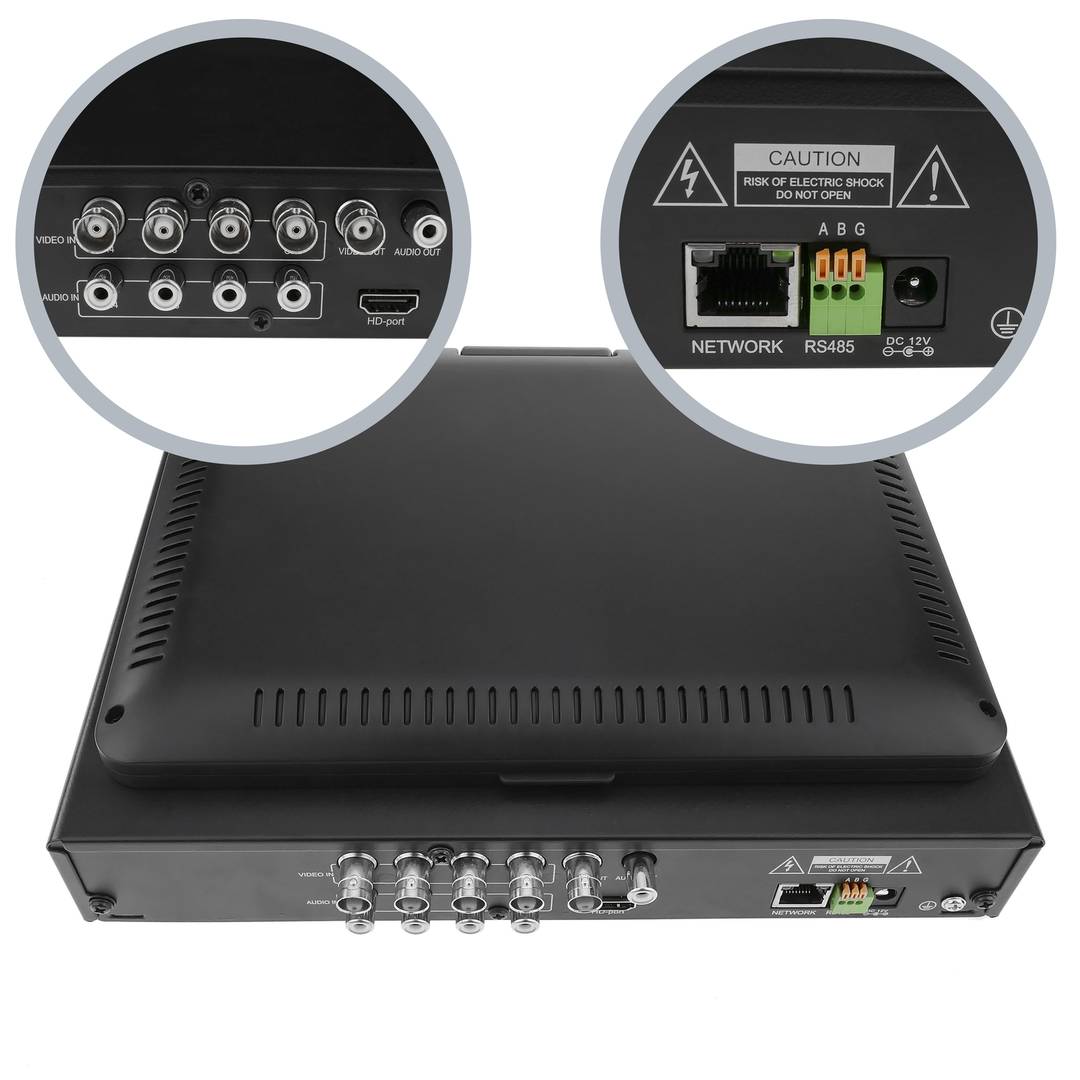

DVR Digital Video Recorder 4CH H.264 HDMI CBVS D1 avec l'écran LCD 10"
