L'un des composants de base dans la plupart des circuits électriques ou des installations électriques sont les fusibles, le fusible est une capsule (B) qui a des embouts métalliques (C) à ses extrémités, dans lequel un mince filament d'alliage ou métal (A) caractérisé en ce qu 'il présente un point de fusion bas.
Le fusible est placé dans un point spécifique de l'installation, et servira à protéger ladite installation dedommages possibles dus à une surcharge électrique ou à une tension.
Dans leur état normal, les filaments ont une continuité à leurs extrémités (C, D). Cette surtension provoque un échauffement et une rupture de ce filament (C.1, C.2), ne transmettant pas d'énergie électrique et protégeant le circuit tout en minimisant le risque d'incendie.

Nous pouvons trouver toutes sortes de fusibles, selon leur ampérage, leur design, etc.
Parmi les plus communs, nous pouvons trouverr:

• Matériau de verre à fusible cylindrique. Ils sont généralement utilisés dans la plupart des appareils ménagers, alimentations électriques, etc.
• Fusibles pour les véhicules Blade. Ils sont les fusibles qui protègent l'installation électrique du véhicule, ils sont généralement de même type et de conception dans la plupart des véhicules, selon leur ampérage ils ont une couleur spécifique.
• Brun = 5 A
• Rouge = 10 A
• Bleu = 15 A
• Jaune= 20 A
• Incolore = 25 A
• Vert = 30 A
• Fusibles pour les mini-véhicules: C'est le même que le précédent mais de plus petite taille.
• Fusibles pour les Maxi: C'est la même que la précédente mais de plus grande taille.
• Fusibles Midi
• Mega Fusibles
• Reed fusibles
• Fusibles haute tension ou industriels

Votre symbole est représenté comme une boîte et une ligne qui traverseUne ligne ou une ligne est une forme sinusoïdale (E).

Un rack est un support métallique conçu pour abriter électronique, du matériel informatique et des communications. Les mesures pour la largeur sont normalisées pour être compatible avec la plupart des fabricants d'équipement. Ils sont aussi appelés étagères, armoires, armoires ou placards. Chaque colonne a des trous à intervalles réguliers appelés U unités de rack (photo: 4) groupées par trois. La hauteur (photo:5) il est supports normalisés et dimensions extérieures de 200 mm par 200 mm. Être normal que de 4U à 46/47U types de largeur de la hauteur (photo: 7). Norme 600 Types mm ou 800 mm de fond (photo: 6) La profondeur du cadre est pas normalisée, que cette flexibilité est accordée (photo: 8) à l'équipement. Les plus courantes sont: - 450 mm - 600 mm - 800 mm - 900 mm - 1000 mm - 1200 mm crémaillère Type de 19 pouces peut trouver différents types de rack 19 pouces. Rack mural (photo: 2): Utilisé pour accueillir réseau électronique. Ils sont les plus petits et sont ancrées au mur. Rack Pie (Photo: 1): Ils sont principalement utilisés pour les serveurs, UPS et de l'électronique du réseau. Ouvrir Rack (photo: 3): Ouvert Racks Rack sont disponibles uniquement pour les modèlesla structure, éliminant les portes et autres accessoires.

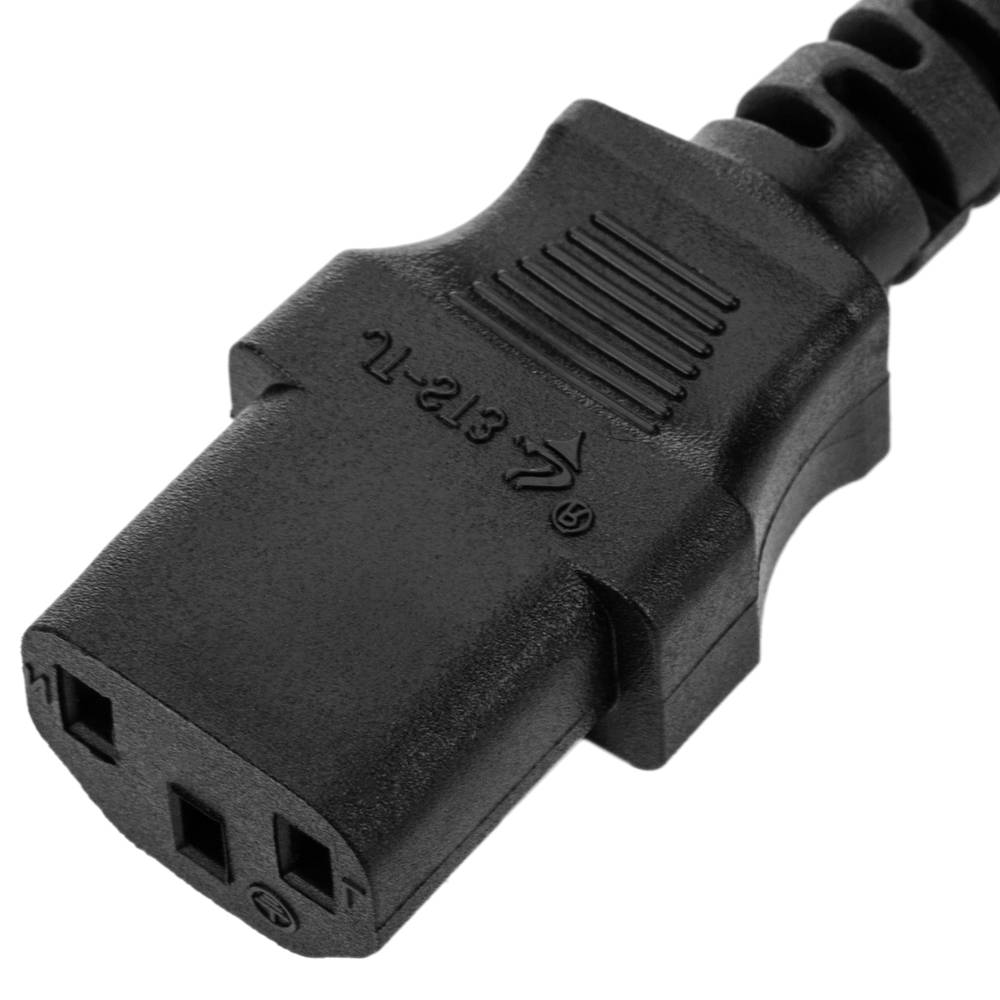

Connecteur IEC est le nom commun pour un ensemble de treize connecteurs d'alimentation (appelés les spécifications des connecteurs) et treize panneaux de sortie (appelée entrée) spécification définie par la CEI 60320 (anciennement IEC 320) de la Commission électrotechnique internationale ( CEI). Lorsqu'il est utilisé sans autres qualificatifs, "connecteur CEI" se réfère généralement spécifiquement aux connecteurs C13 et C14.

Dans connecteur IEC ou un câble avec une base (généralement en plastique) et un bouchon de se connecter à la prise (prise), si nous mettons ces deux choses que nous obtiendrions l'SCHUKO nommé est le connecteur globale. Le schuko pas déterminer le type de connecteur. Il serait déterminée par la spécification de la Commision électrotechnique internationale (CEI). Nous laissons un petit échantillon de Schukos international.

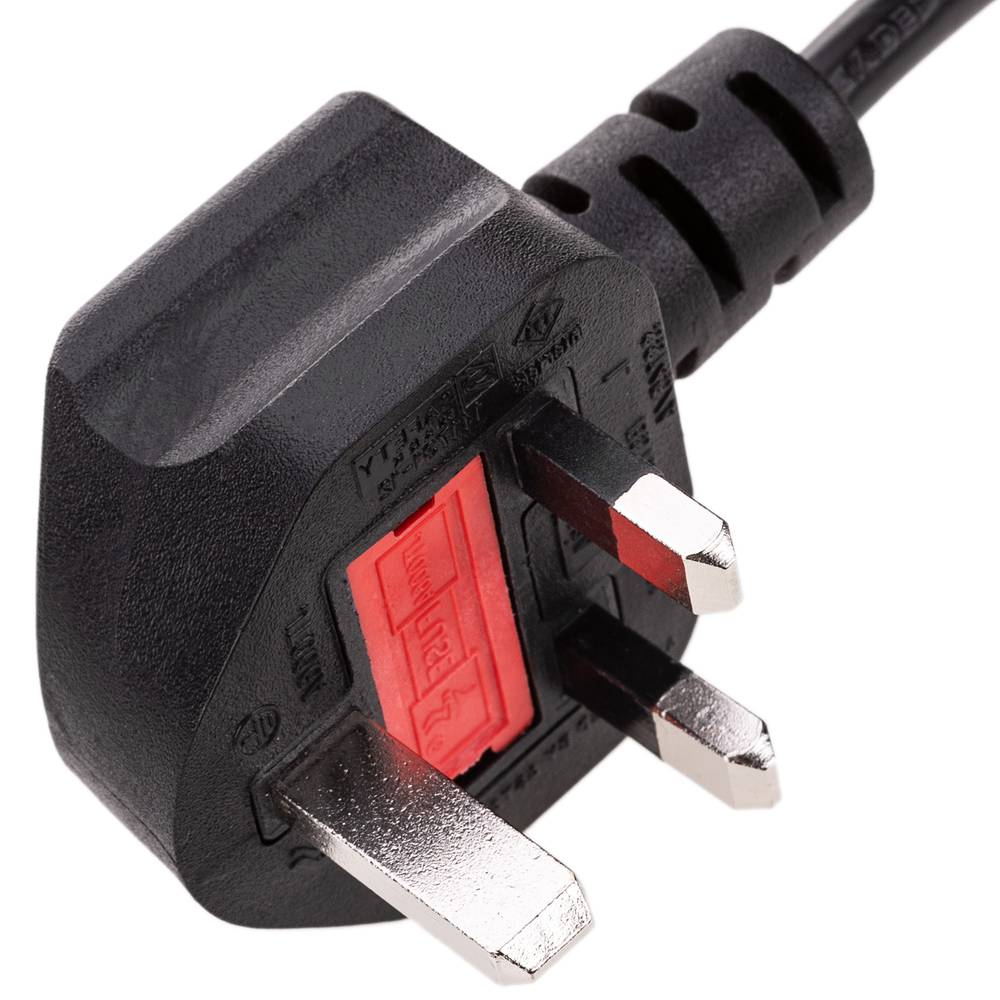

Le format de BS-1363-1 est la prise britannique format standard. Il a une carasterística très important dans le bouchon supérieur et l'existence d'un fusible. L'ancien format anglais était la BS-546

Lorsque vous effectuez une installation électrique ou un circuit électrique doivent être pris en compte plusieurs facteurs, l'un d'entre eux consiste à sélectionner le câble droit. En fonction de l'installation et l'utilisation de celui-ci, nous pouvons trouver différents diamètres qui supportent des charges différentes. La section de câble nous aidera également à notre établissement, car plus la section d'endurance thermique plus élevée ne surchauffe pas.
Tableau podémonstrations afficher la charge correspondante prise en charge pour différents diamètres de câble.

Parmi les différents types de câbles électriques, nous pouvons trouver un seul fil ou des câbles bloqués. La différence réside dans le nombre de conducteurs qui composent le câble. Les câbles unifilaires ne contiennent qu'un seul conducteur de câble, tandis que les câbles multiconducteurs contenant plus d'un. Ne pas confondre multifilament (A) ou monofilament (B) avec le câble monopolaire (C), bipolaire (D) ou multipolaire (E). fils unipolaires ont seulementseul conducteur, des câbles bipolaires ont deux conducteurs, alors que les câbles multipolaires ont plus de deux conducteurs. On peut dire que tout unipolaire, bipolaire ou multipolaire câble peut être à simple ou multi ligne. Dans le cas des câbles rigides talk câble monofil, tandis que les câbles multi-c?urs seront flexibles.
Dans le tableau ci-dessous vous pouvez voir la différence entre eux.

Le ruban isolant ou isolant est un élément fondamental lors de la réparation ou de l'exécution d'une installation électrique. Le ruban isolant nous aidera à protéger et à isoler les câbles électriques contre d'éventuels croisements ou contacts entre eux ou avec d'autres éléments, garantissant que la connexion est bien isolée en évitant les éventuels courts-circuits.
Son utilisation est très simple, car étant un matériau souple nous permet de l'appliquer avec confort.
Pour réaliser une union parfaite, il est recommandé d'enrouler le ruban en recouvrant la moitié du câble et la moitié sur le joint, en étirant légèrement le ruban en le faisant rouler obliquement.

• Pour le fil de terre, du ruban isolant coloré sera utilisé:
• Vert
• Vert avec une ligne jaune.
• Pour le câble neutre, un ruban isolant bleu sera utilisé.
• Pour le câble, la phase estVous pouvez utiliser n'importe quelle autre couleur:
• Toute couleur différente du neutre ou de la terre.
• Ruban isolant noir.
• Bande isolante marron.
• Ruban isolant gris.

Comme il est courant dans les installations, nous pouvons trouver un standard de couleurs dans les câbles électriques.

Ces règlements aident en un coup d'oeil à comprendre la connexion et la résolution des défauts ou des défaillances possibles.

Ci-dessous, nous attachons la relation couleur/câble pour les installations électriques.

1. Le fil de terre peut être identifié de plusieurs façons:
• Câble vert.
• Câble Codeur verte avec une ligne jaune.
• Câble sans isolation.
2. Le fil neutre sera bleu.
3. Le câble de phase peut être identifié de plusieurs façons:
• Toute couleur différente du neutre ou de la terre.
• Isolation noire.
• Isolat brun.
• Isolation grise
