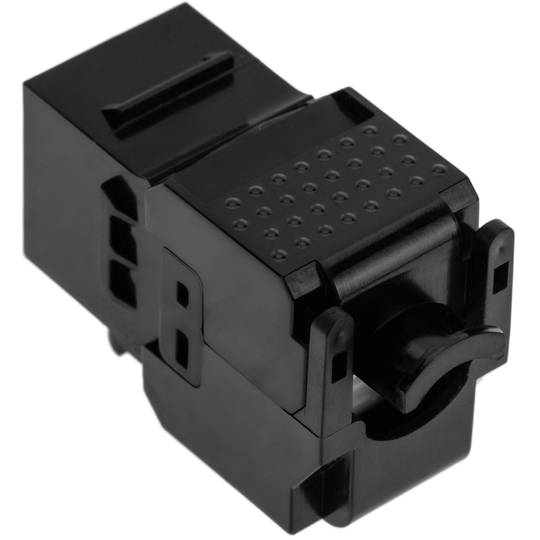

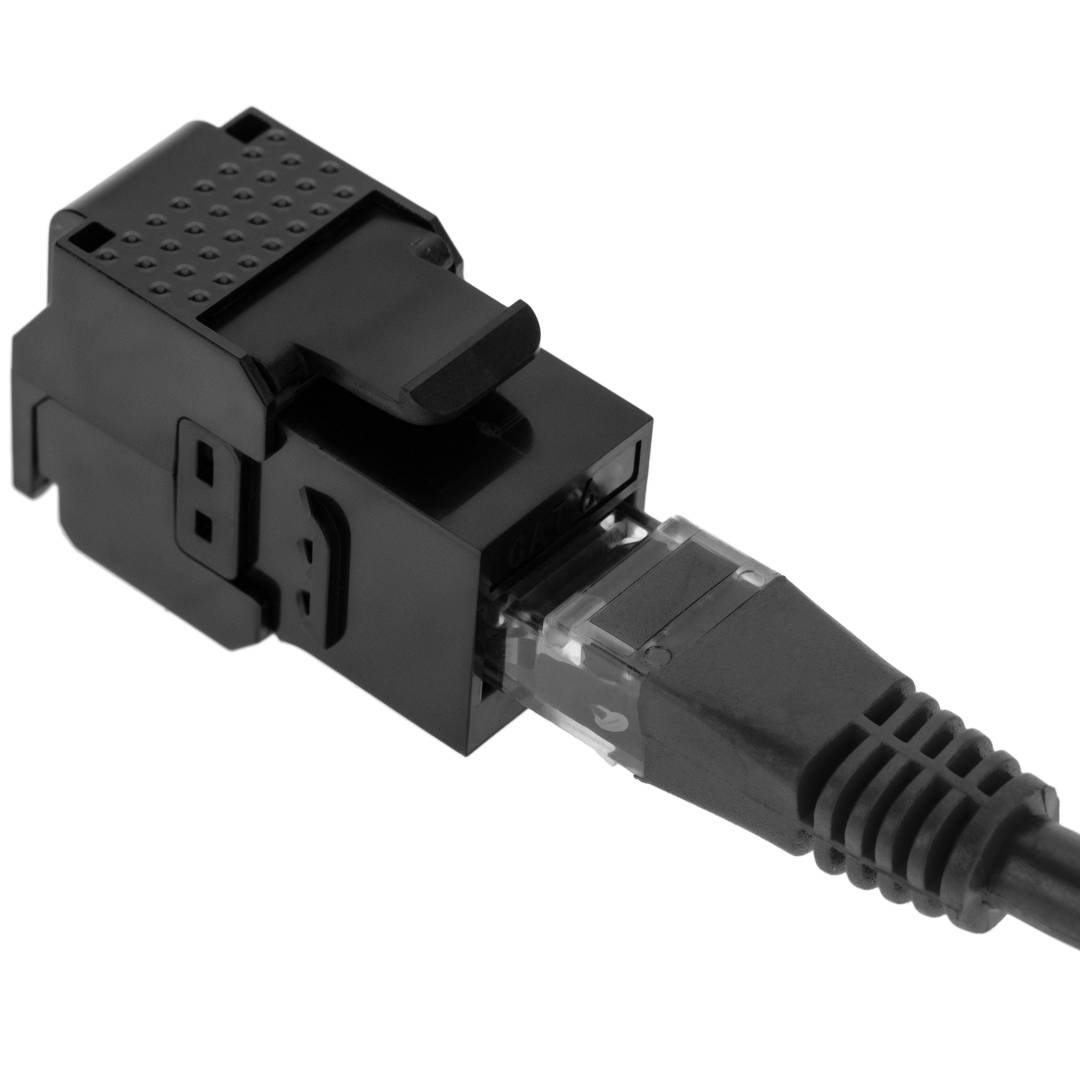

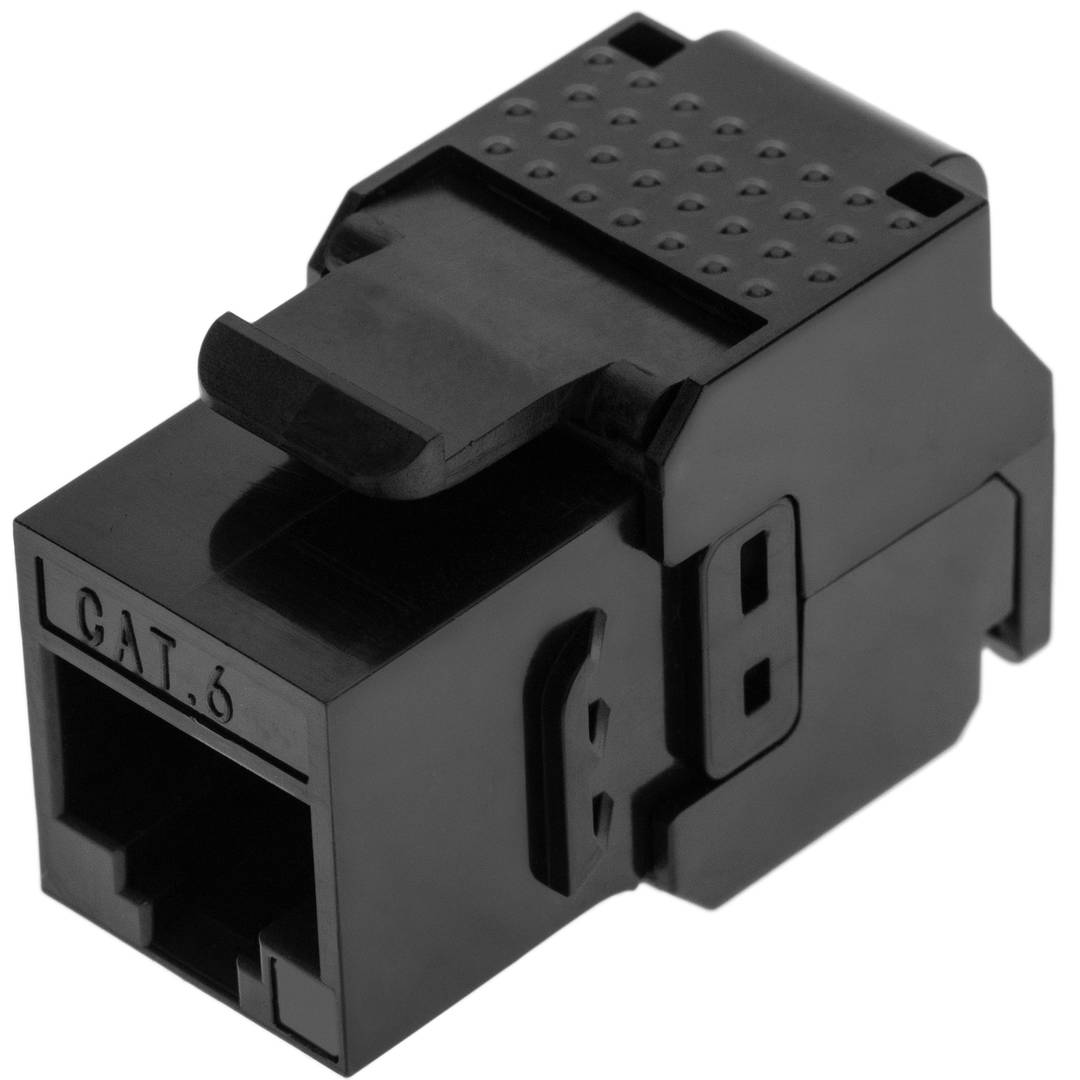

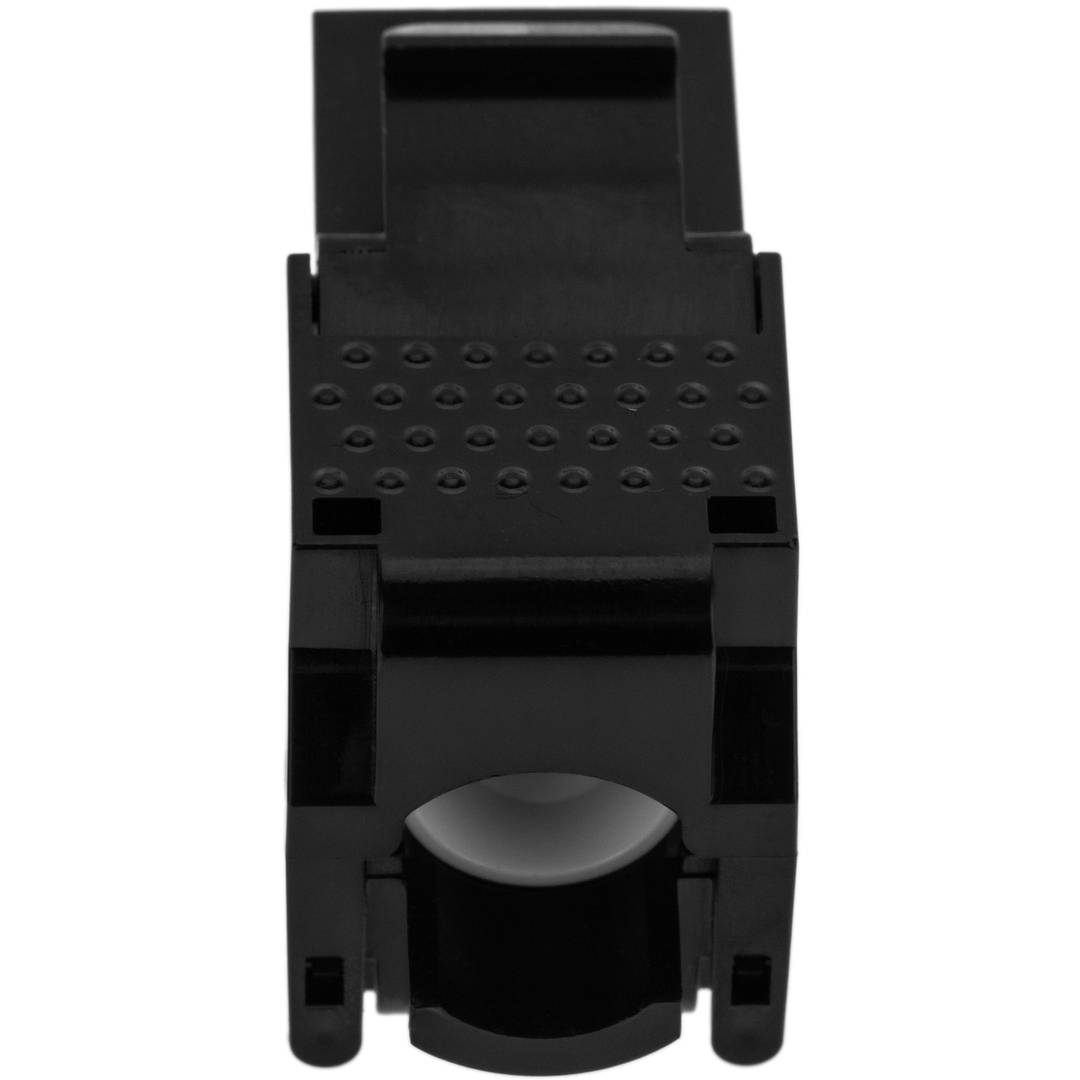

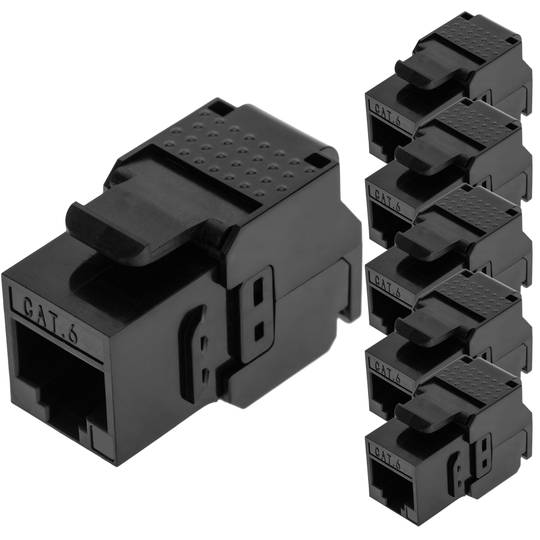

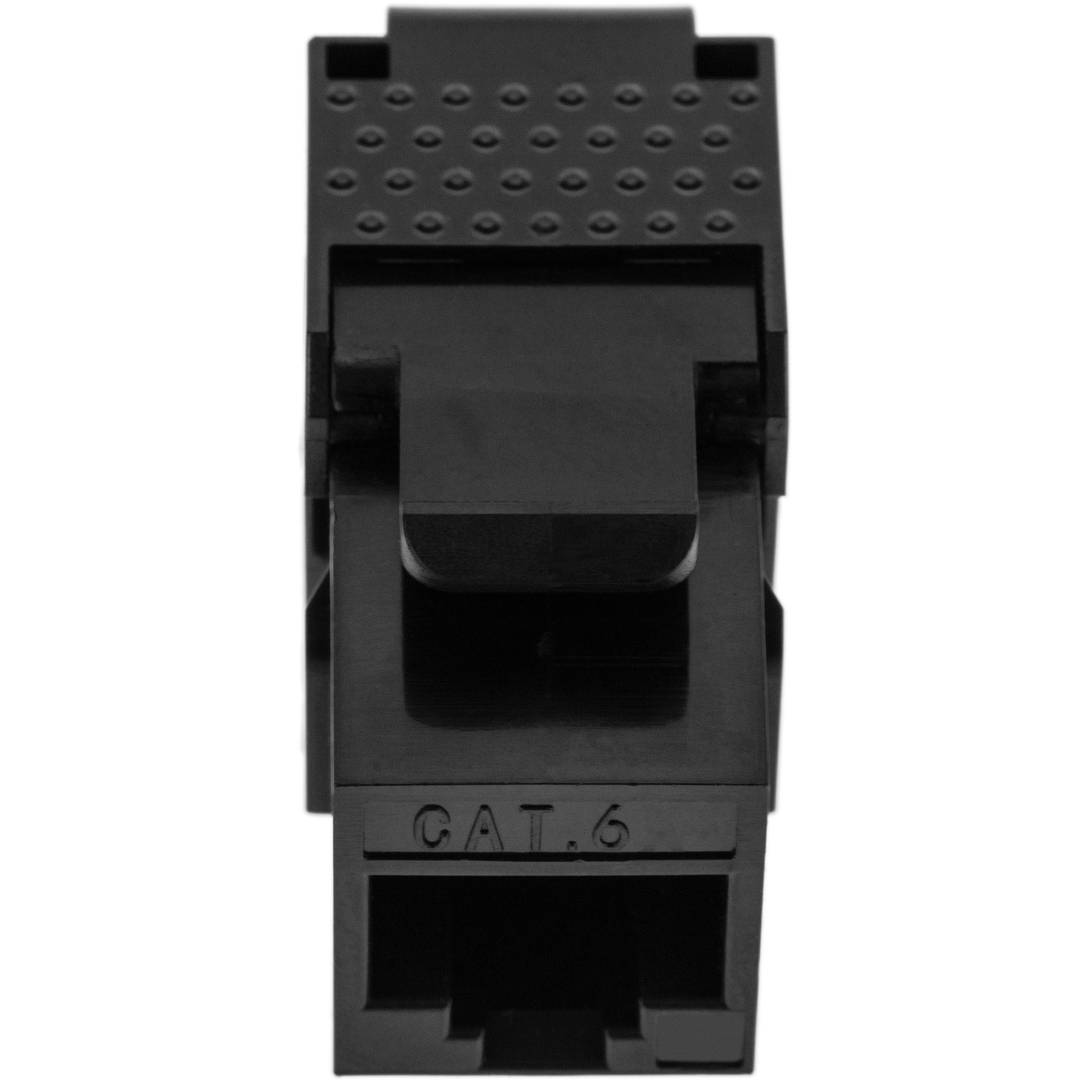

Keystone RJ45 femelle TB110 Cat.6 UTP pack de 6 unités

Câble UTP est paire torsadée standard est appelé par son acronyme UTP (Unshiedld Twiested pair/paire torsadée non blindée). Les principaux avantages de ce câble sont son faible coût et la facilité de manipulation. Ses principaux inconvénients sont un taux d'erreur plus élevé par rapport à d'autres types de câbles et de leurs limites pour travailler à grande distances sans régénération. FTP est un type de téléphériquee. Référencé fréquemment avec leur sigle STP (Shield Twisted Pair/Shielded Twisted Pair)

Lorsque nous parlons de RJ45 ("Registered Jack" 45) nous référons à une interface de réseau de télécommunications pour raccorder un équipement de voix et de données par câble.

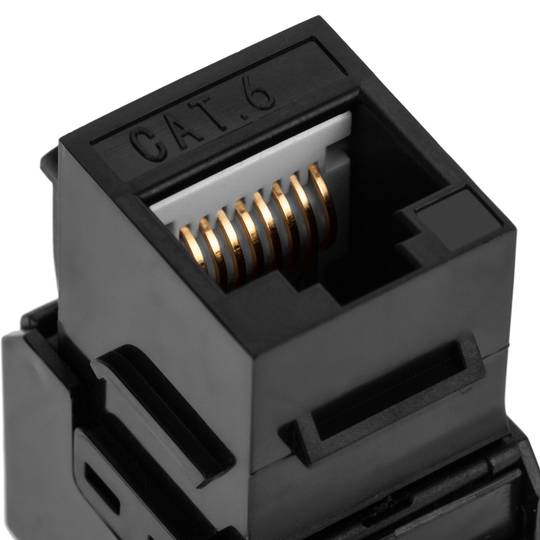

Ce connecteur comporte des broches ou des raccords 8 et peut avoir une catégorie spécifique en fonction de la vitesse de transfert et la bande passante (catégorie 5e, 6, etc.)

L'application commune est leur utilisation dans des câbles de réseau Ethernet sous TIA/EIA-568-B standard qui définit la disposition des broches (brochage), mais peut également être utilisé pour d'autres applications.

- Direct schéma de broches:

EIA-568A
Broche n° 1: blanc-vert
Broche n° 2: vert
Broche n° 3: blanc-orange
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: orange
Broche n° 7: blanc-brun
Broche n° 8: brun

EIA-568B
Broche n° 1: blanc-orange
Broche n° 2: orange
Broche n° 3: blanc-vert
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: vert
Broche n° 7: blanc-brun
Broche n° 8: brun

- Schéma repères de la croix:

Le câble croisé a une extrémité avec le schéma EIA-568A et un EIA-568B.

En fonction de la qualité et le type, les câbles réseau sont classés dans des catégories qui nous aident à connaître les caractéristiques d'entre eux.

Les catégories de câbles de réseau les plus couramment utilisés sont les suivants:

- Catégorie 5
- Catégorie 5e
- Catégorie 6
- Catégorie 6
- Catégorie 7

Comme on peut le voir, la catégorie 5e (renforcée ou améliorée) et la catégorie 6A (Augmented), sont une amélioration des catégories 5et 6, respectivement, ce qui lui a permis d'améliorer la vitesse de pointe et la bande passante.

Plus la catégorie est élevée, plus la vitesse des données maximale, la distance de 100 mètres au maximum comme norme.

Vous pouvez voir un tableau qui montre les 5 catégories, où V est la vitesse maximale, D est le maximum et la fréquence MHz qui peut travailler loin.

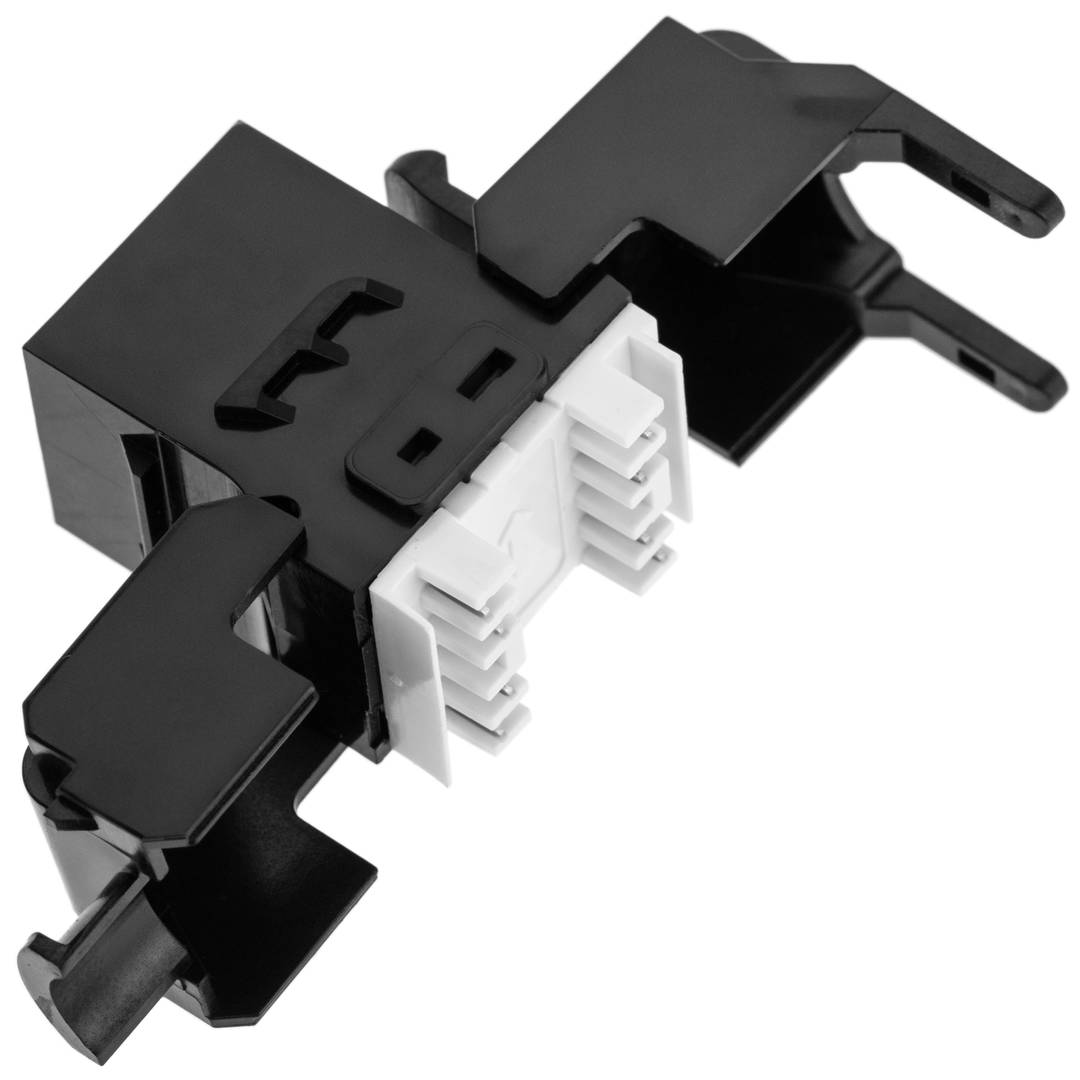

Il est appelé TB110 ou le bornier 110 pour le type de système de bloc pour la connexion de certains systèmes de câblage, comme dans les installations réseau, connecteur typique utilisé dans la plupart des panneaux de brassage.

La dénomination 110 désigne le type d'encapsulation disponible pour les connecteurs, un système de sertissage qui doit presser le câble de connexion vers le bas.

L'un des avantages de ce type de connexionres est sa petite taille, garantissant plus de connecteurs dans moins d'espace.

Ce type de connecteur nécessite un outil spécial, appelé outil d'impact, qui remplit deux fonctions en même temps.

Une fois que les câbles sont placés dans leurs positions correspondantes, nous allons utiliser l'outil de sertissage en appuyant avec le côté de la lame sur l'extérieur, obtenant ainsi à appuyer sur le câble vers abajo, l'écrasant, à son tour la lame va couper le fil en excès.
