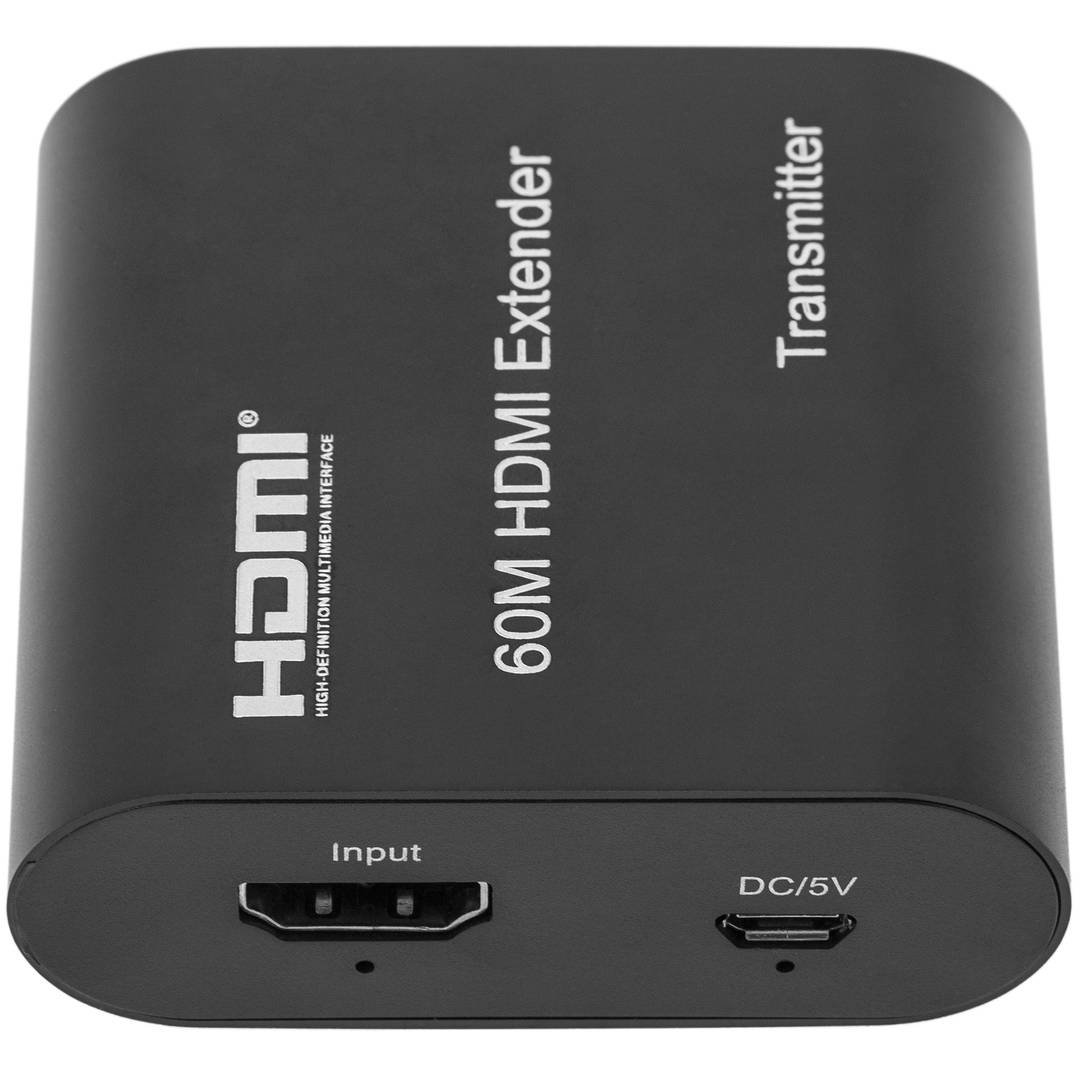

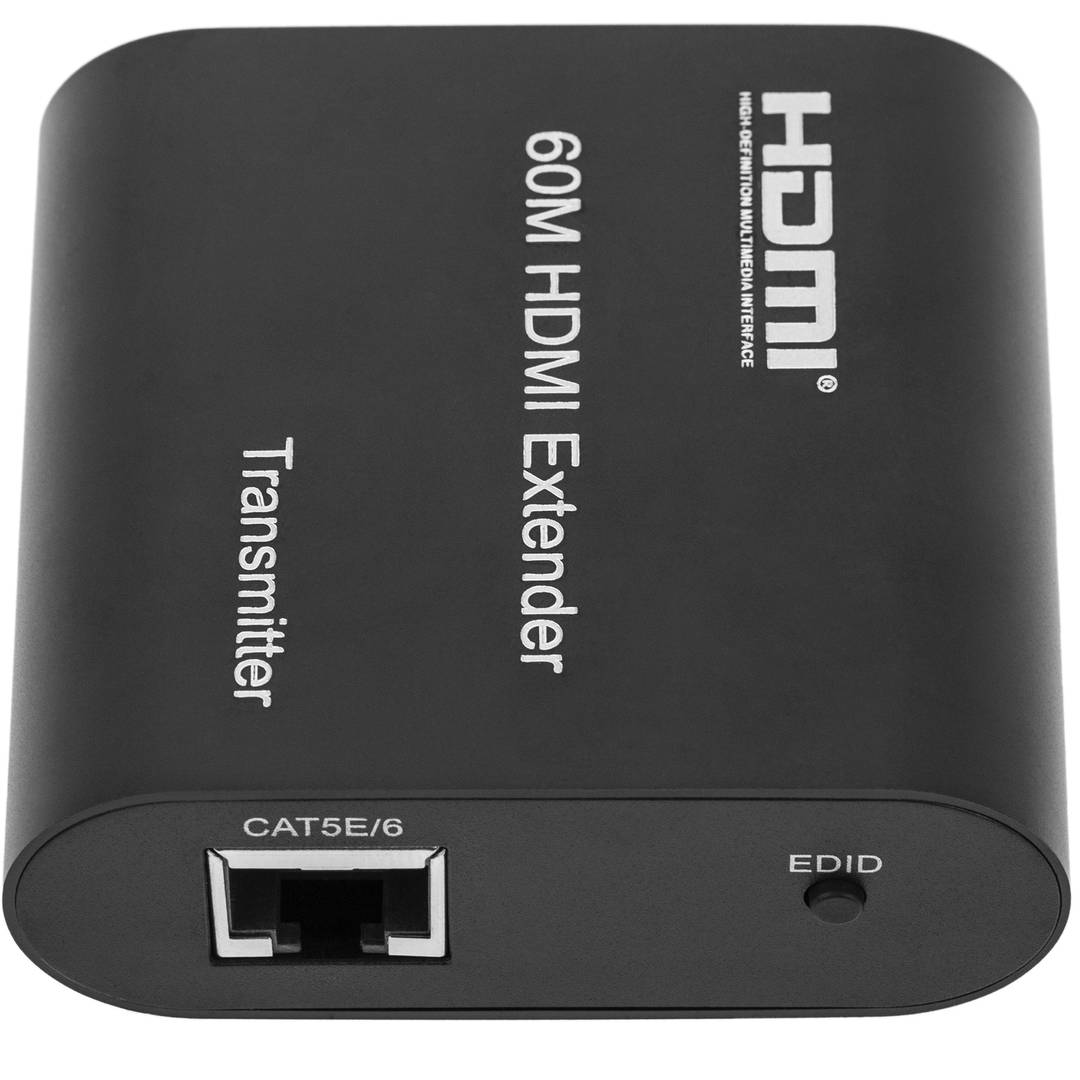

Rallonge HDMI sur câble Ethernet UTP, distance 60 m à 1080p

HD est le terme utilisé pour différencier les systèmes qui génèrent, transmettre ou soutenir le contenu HD (haute définition) avec ceux de la définition standard ou bas definión (SD).

Les résolutions HD sont généralement au moins 1280 x 720 pixels en prenant le rapport "largeur x hauteur". Étant le plus élevé, 720 pixels, ce qui rend haute résolution.

L'acronyme anglais "HDMi" fait référence à "High Definition Multimedia Interface", c'est-à-dire qu'il correspond aux initiales de l'interface multimédia haute définition.

L'interface HDMi permet la transmission de vidéo et audio entre différents appareils, prenant en charge les résolutions vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Différentes versions de HDMi

HDMi 1.0
- décembre 2002.
- Transfert maximum de 4,9 Gbit / s.
- Prise en charge jusqu'à 165 Mpixels / s en mode vidéo (1080p 60Hz ou UXGA) et 8 canaux / 192 kHz / 24 bits en mode audio.

HDMi 1.2
- août 2005.
- Ajout de la prise en charge de One Bit Audio, utilisé dans Super Audio CD, jusqu'à 8 canaux.
- Disponibilité HDMi Type A pour les connecteurs PC.

HDMi 1.3
- juin 2006
- Bande passante à 340 MHz.
- Débit de données de 10,2 Gbit / s.
- Dolby TrueHD et DTS-HD,

HDMi 1.4
- Envoyez des vidéos et audio haute définition,
- Données 3D et vidéo.
- FullHD à XHD (eXtended High Definition) jusqu'à 4096 × 2160 pixels (24 images par seconde) ou 3840 × 2160 à (30 images par seconde).
- Canal de retour audio qui nécessitera moins de câbles pour avoir un système de son surround connecté au téléviseur.
- Connexion Ethernet intégrée au câble lui-même avec des vitesses allant jusqu'à 100 Mbit / s.

HDMi 2.0
- septembre 2013
- Bande passante jusqu'à 18 Gbit / s
- Vidéo 4K @ 50/60 (2160p)
- Jusqu'à 32 canaux audio pour une expérience immersive multidimensionnelle
- Fréquence audio jusqu'à 1536 kHz pour une fidélité sonore maximale
- Diffusion simultanée de 2 vidéos en streaming pour plusieurs utilisateurs sur le même écran
- Streaming audio jusqu'à 4 utilisateurs
- Prise en charge de la radio Theater Angle 21: 9
- Synchronisation dynamique de la vidéo et de l'audio en streaming
- Extensions de commande CEC pour contrôler plusieurs appareils à partir d'un seul point.


Types de HDMi

Type A (dans l'image 1): il s'agit du connecteur le plus standard utilisé dans presque tous les appareils.
Type B (dans l'image 2): C'est un connecteur très peu utilisé.
Type C (dans l'image 3): Il s'agit d'un connecteur largement utilisé dans les tablettes, smartphones et autres appareils.
Type D (dans l'image 4): Il s'agit d'un connecteur utilisé dans les smartphones.
Type E (dans l'image 5): Il s'agit d'un connecteur utilisé dans la connectivité des véhicules.

ansferencia jusqu'à 480 Mbit/s (60 Mo/s) (SuperSpeed ??USB 3.0) Taux de transfert jusqu'à 4,8 Gbit/s (600 Mo/s) types de connecteurs 1 - USB type A (4 broches) 2. - USB type B (4 broches) 3 - Mini A (5 broches) 4 - Mini B (5 broches) 5 - Micro A (5 broches) 6 - Micro B (5 broches)

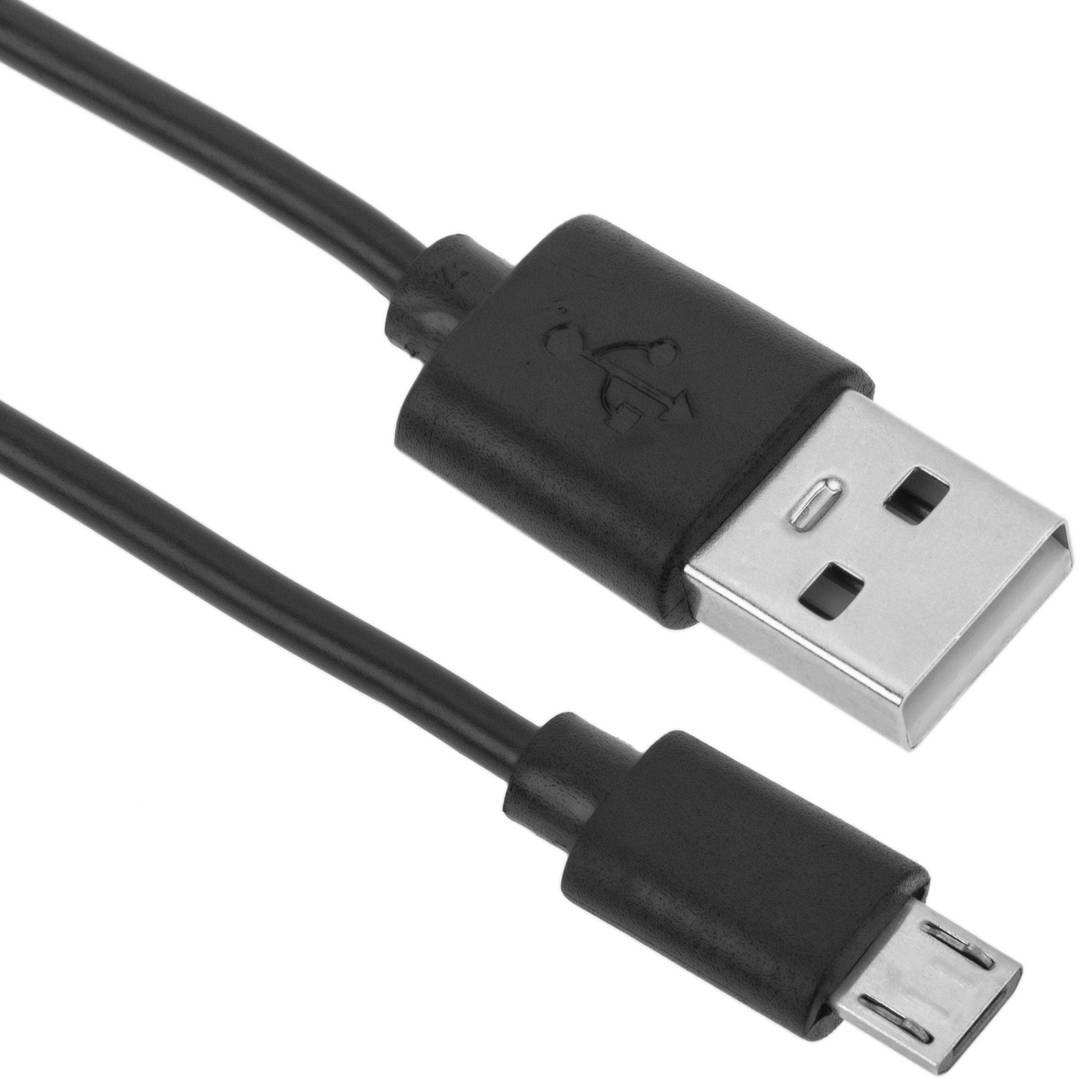

Comme les appareils électroniques tels que les téléphones mobiles continuent à devenir plus petit, la majorité des nouveaux appareils incorporent des micro connecteurs USB. Créé en 2007, les connecteurs micro USB sont plus petites que leurs homologues mini USB et ont un cycle de vie d'au moins 10.000 connexions et déconnexions. Le but de la conception est de réduire les chances de nuire aux efforts perpendiculaires

Les mini-connecteurs USB sont plus petites que leurs homologues standards et ont USB sellette. Le cinquième axe est connu comme l'ID de broches et est généralement pas utilisé dans des mini connecteurs USB. Il a été conçu pour permettre à plus tard amélioré la technologie USB. Les mini-connecteurs USB ont un cycle de vie d'au moins 5000 connexions et déconnexions, qui accueille la nature mobile les dispositifs qui sont donçue pour interagir. Les connecteurs USB standard sont généralement utilisés avec des dispositifs qui sont fixes et non débranché souvent.

Câble UTP est paire torsadée standard est appelé par son acronyme UTP (Unshiedld Twiested pair/paire torsadée non blindée). Les principaux avantages de ce câble sont son faible coût et la facilité de manipulation. Ses principaux inconvénients sont un taux d'erreur plus élevé par rapport à d'autres types de câbles et de leurs limites pour travailler à grande distances sans régénération. FTP est un type de téléphériquee. Référencé fréquemment avec leur sigle STP (Shield Twisted Pair/Shielded Twisted Pair)

USB 3.0 est la deuxième révision majeure de la Serial Bus (USB) connectivité universelle standard pour l'informatique. USB 3.0 a une vitesse de transmission allant jusqu'à 5 Gbit/s, ce qui est 10 fois plus rapide que l'USB 2.0 (480 Mbit/s). Types de connecteurs 1 - USB type A de bouchon 2 - 3 USB type A femelle - USB type B 4 - Micro USB B

1080p est un autre nom pour la résolution maximale utilisée dans la télévision haute définition (HDTV). Le nombre 1,080 représente 1080 lignes de résolution verticale de l'affichage, tandis que la lettre p signifie balayage progressif et non entrelacé.

USB-C USB version réversible appelés câbles USB USB Type C Type C ou USB réversible. La chose importante est ce type d'USB est qu'il a haut et en bas. Ensuite, vous pouvez enregistrer les traits qui sont donnés involontairement pour brancher le connecteur à l'envers. Aussi caractérisé en ce que lorsqu'il est connecté fera une "déclic". Le câbles USB réversibles USB-C ou peuvent atteindre jusqu'à 10 Gbps et le soutien USB 3.0, 3.1Utilisation est estimée jusqu'à 10.000 applications et possède certaines mesures 8.4mm x 2.6mm est également compatible avec USB 3.1 et USB indiquent créateurs

VDC serait l'abréviation de Volt Direct Current qui traduit serait volts en courant continu. L'idée de ce type est courant unidirectionnel à la charge. Le courant continu est normalement produite par les batteries, les thermocouples, les cellules solaires et d'un type de machine dynamo-électrique. Le courant continu peut circuler dans les conducteurs tels fils, mais peut également circuler dans les semi-conducteurs, des isolants ... Dans le image: 1 - courant par impulsion 2 - courant continu (CC) 3 - courant alternatif (AC) 4 - courant variable

Lorsque nous parlons de RJ45 ("Registered Jack" 45) nous référons à une interface de réseau de télécommunications pour raccorder un équipement de voix et de données par câble.

Ce connecteur comporte des broches ou des raccords 8 et peut avoir une catégorie spécifique en fonction de la vitesse de transfert et la bande passante (catégorie 5e, 6, etc.)

L'application commune est leur utilisation dans des câbles de réseau Ethernet sous TIA/EIA-568-B standard qui définit la disposition des broches (brochage), mais peut également être utilisé pour d'autres applications.

- Direct schéma de broches:

EIA-568A
Broche n° 1: blanc-vert
Broche n° 2: vert
Broche n° 3: blanc-orange
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: orange
Broche n° 7: blanc-brun
Broche n° 8: brun

EIA-568B
Broche n° 1: blanc-orange
Broche n° 2: orange
Broche n° 3: blanc-vert
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: vert
Broche n° 7: blanc-brun
Broche n° 8: brun

- Schéma repères de la croix:

Le câble croisé a une extrémité avec le schéma EIA-568A et un EIA-568B.

En fonction de la qualité et le type, les câbles réseau sont classés dans des catégories qui nous aident à connaître les caractéristiques d'entre eux.

Les catégories de câbles de réseau les plus couramment utilisés sont les suivants:

- Catégorie 5
- Catégorie 5e
- Catégorie 6
- Catégorie 6
- Catégorie 7

Comme on peut le voir, la catégorie 5e (renforcée ou améliorée) et la catégorie 6A (Augmented), sont une amélioration des catégories 5et 6, respectivement, ce qui lui a permis d'améliorer la vitesse de pointe et la bande passante.

Plus la catégorie est élevée, plus la vitesse des données maximale, la distance de 100 mètres au maximum comme norme.

Vous pouvez voir un tableau qui montre les 5 catégories, où V est la vitesse maximale, D est le maximum et la fréquence MHz qui peut travailler loin.
