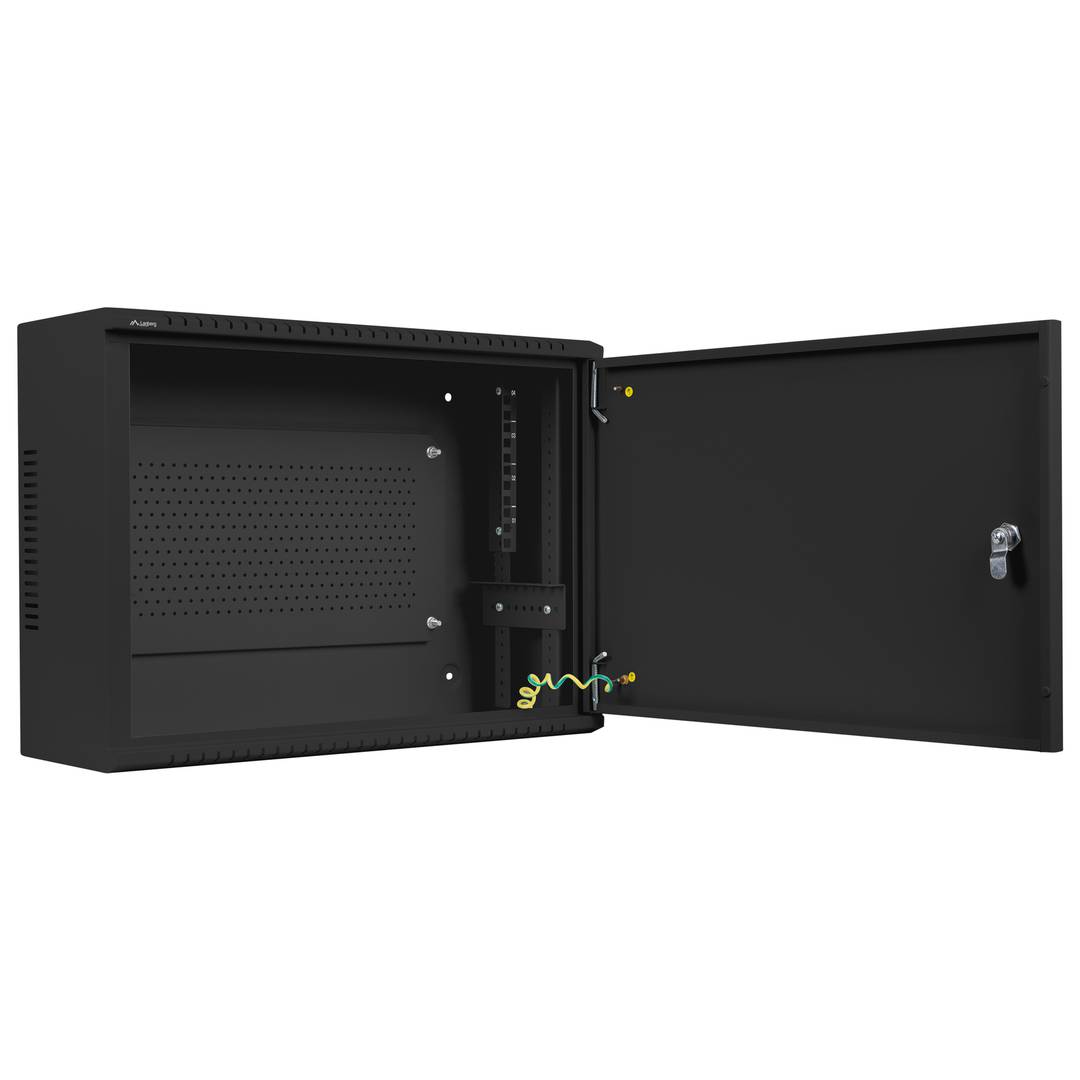

Un rack è un supporto di metallo progettato per ospitare elettronica, computer e apparecchiature di comunicazione. Le misure per la larghezza vengono normalizzati per essere compatibile con la maggior parte dei produttori di apparecchiature. Essi sono chiamati anche scaffali, armadi, armadi o ripostigli. Ogni colonna ha fori ad intervalli regolari chiamati U unità rack (nella foto 4) suddivisi in tre gruppi. L'altezza (Nella foto:5) è rastrelliere standardizzate e dimensioni esterne 200 mm da 200 mm. Essere normale che da 4U a 46/47U tipi larghezza altezza (nella foto 7). Standard 600 Tipi mm o 800 mm di sfondo (Nella foto: 6) La profondità del telaio non è standardizzato, come questa flessibilità è concessa (Nella foto: 8) alle apparecchiature. I più comuni sono: - 450 millimetri - 600 millimetri - 800 millimetri - 900 millimetri - 1000 millimetri - 1200 millimetri tipo rack da 19 pollici in grado di trovare vari tipi di rack da 19 pollici. Rack Murale (Nella foto: 2): Utilizzato per ospitare rete elettronica. Essi sono i più piccoli e sono ancorate alla parete. Rack Pie (Nella foto: 1): Essi sono utilizzati principalmente per i server, gruppi di continuità e l'elettronica di rete. Aperto Rack (Nella foto: 3): Aperto Rack Rack sono disponibili solo modellistruttura, eliminando porte ed altri accessori.

Televisione a circuito chiuso, o CCTV (acronimo di televisione a circuito chiuso) è una tecnologia di sorveglianza progettato per monitorare una varietà di ambienti e attività. Si chiama chiusi, che, contrariamente a quanto avviene con i media, tutti i componenti sono collegati. Inoltre, a differenza della televisione convenzionale, questo è un sistema di sicurezza progettato per

Power over Ethernet Power over Ethernet (PoE) è una tecnologia che incorpora potere di una infrastruttura LAN standard. Permette potere da fornire ad un dispositivo di rete (switch, access point, router, telefono IP o fotocamera, ecc) utilizzando lo stesso cavo utilizzato per la connessione di rete. Elimina la necessità di prese di corrente in posizioni DISPOSITIVIo alimentati e consente una più facile applicazione di gruppi di continuità (UPS) per garantire un funzionamento 24 ore al giorno, 7 giorni alla settimana.

Il DIN è uno standard che è stato sviluppato dalla "Deutsches Institut für Normung" (si potrebbe chiamare l'organizzazione norme nazionali in Germania). Il DIN si trova ad affrontare molti settori, ma abbiamo cercato di concentrarsi sull'elettronica DIN-oriented e informatica. Nel caso di locali significa qualificazione ai sensi della normativa tedesca sui graticci ed è standardizzato secondo DIN 41494-7.

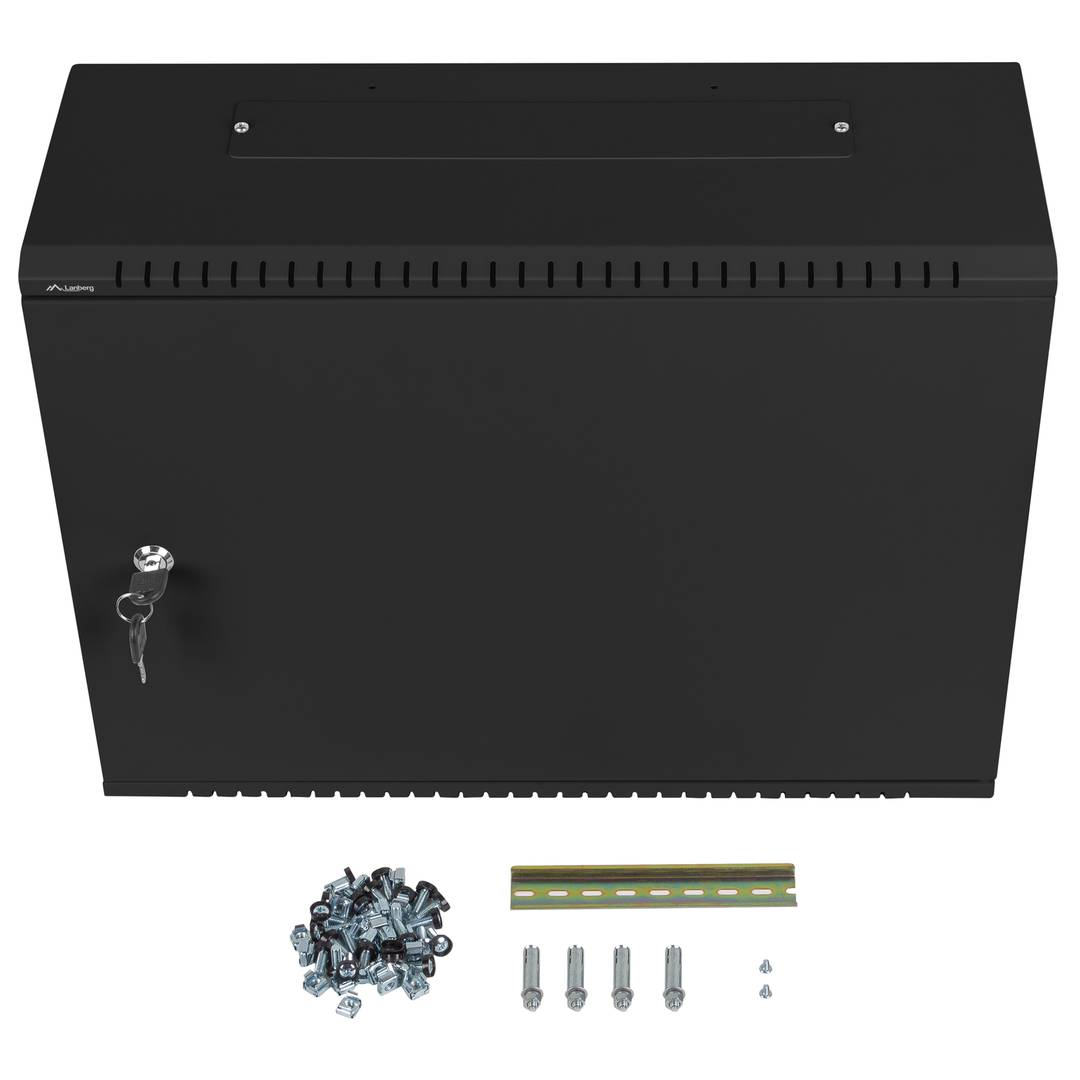

Una guida DIN è una guida di metallo di dimensioni standard di 35 millimetri di larghezza. (A)

E 'comunemente usato per l'installazione e il montaggio di apparecchi elettrici o di controllo per uso domestico o aziendale.
Oltre alla tipica guida DIN da 35 mm x 7,5 mm, si possono trovare anche in altre misure come:

- Mini guida DIN, dimensioni 15 mm x 5.5 mm (B)
- Guida DIN, dimensioni 35 mm x 15 mm (C)
- Guida DIN G, size 32 mm x 15 mm x 8mm (D)

Questi apparati sono progettati per impianti con un metodo di fissaggio semplice, veloce e configurabile. Ideale per l'installazione in punti di distribuzione elettrica, distribuzione di cablaggio telefonico, gli allarmi, i programmatori elettrici digitali, adattatore chiave di volta, attenuatori e qualsiasi altro dispositivo compatibile.

Quando si parla di codice IP (International Protection) si parla di uno standard internazionale (IEC 60529) che classifica la protezione contro i fattori esterni, solidi o liquidi, che ha una componente o dispositivo elettronico; Strisce di LED, controller, contatori, telecamere di sicurezza, etc.

Questo standard alfa-numerico è stato progettato per risolvere diversi livelli di protezione. Inizia nomenclatura con IP seguite da due valori numerici.

- Esempio IP68:

Il primo valore varia da 0 a 6 e indica la protezione contro gli agenti solidi. In questo caso, una forte protezione contro la polvere.

Il secondo valore è compreso tra 0 e 8 e indica la protezione contro gli agenti liquidi. In questo caso l'immersione completa e prolungato nel tempo specificato dal produttore.

Potremmo dire che maggiore è il numero è maggiore di protezione IP dispone di un dispositivo.

In tabella qui sotto, possiamo vedere diversi livelli protezioni IP disponibili.

IPXX	La prima cifra (IPxx)	La seconda cifra (IPxx)
0	Non protetto.	Non protetto.
1	Protezione contro oggetti di diametro> 50 mm.	Protezione contro l'acqua verticalmente gocciolante.
2	Protezione contro oggetti di diametro> 12.5 mm diameter.	Protezione contro gocciolamento inclinato acqua fino a 15°.
3	Protezione contro oggetti di> 2 mm.	Protezione dall'acqua proiettata da ogni direzione, fino a 60°.
4	Protezione contro oggetti di> 1 mm.	Protezione contro gli spruzzi d'acqua qualsiasi direzione.
5	La penetrazione di polvere non è del tutto impedito, ma non deve penetrare in quantità sufficiente per interferire con il corretto funzionamento dell'apparecchiatura.	Protezione contro i getti d'acqua.
6	Dust stretto.	Protezione contro i forti getti d'acqua.
7		Fino a 1 metro per 30 minuti.
8		Protezione contro immersione completa e prolungata.

Ci sono varie altezze di armadi in base alle esigenze di installazione, l'altezza può essere misurato in unità rack (U).

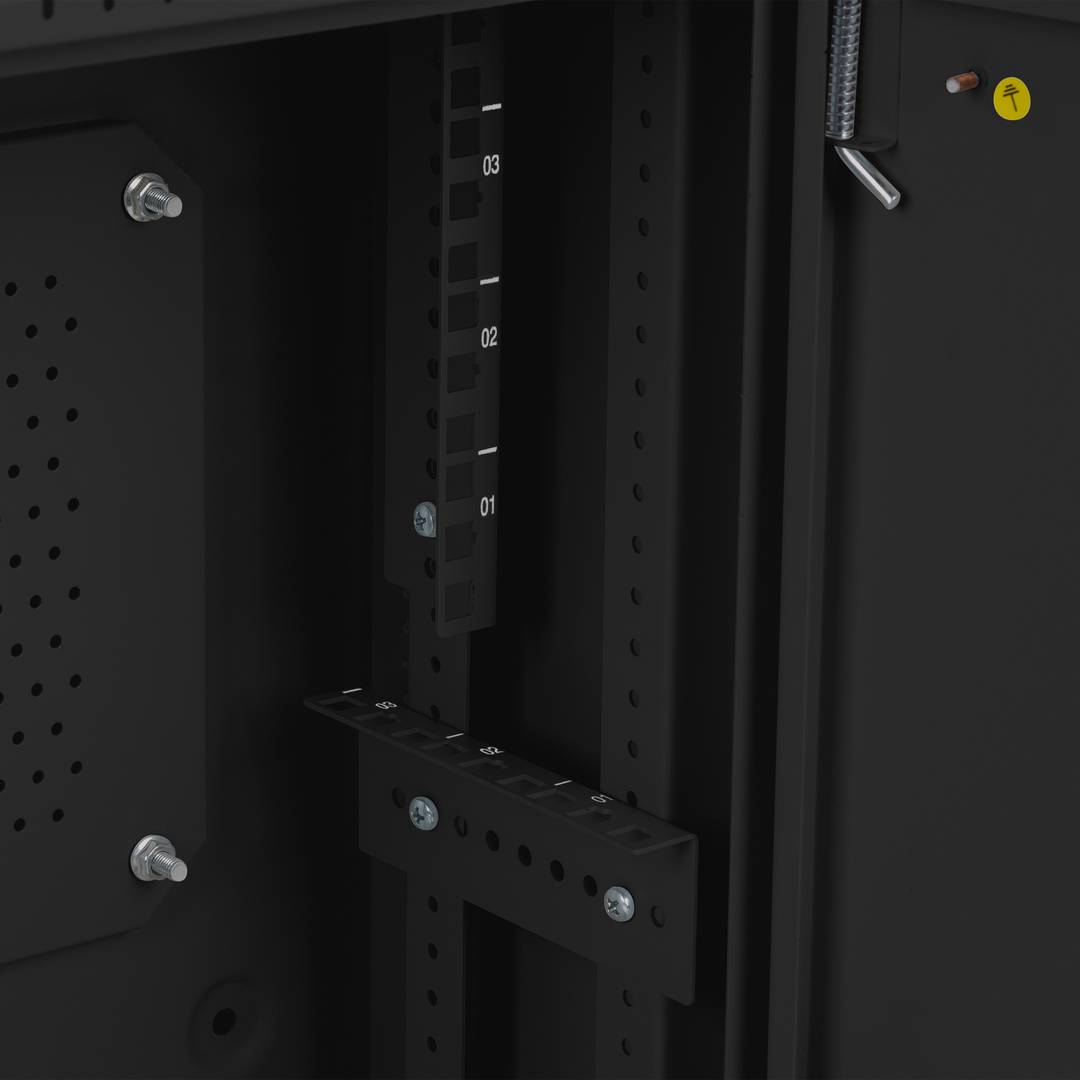

Ciascuna unità rack o U è la distanza tra ciascuna separazione orizzontale per posizionare diversi accessori all'interno del rack. Questa distanza è 1,75 pollici pari a 4.4445 cm di altezza.

Ad esempio, se diciamo che un rack 8U capire che ha 8 unità per installare dispositivo oAccessori 4.44 cm.

Di solito questi accessori come vassoi, guide, rotaie, ecc occupare un'unità di U (1U), ma possiamo trovare altri dispositivi o accessori occupare più unità, come la cremagliera può essere una scatola di installare un PC, UPS, ecc Va detto che c'è anche mezzo dell'unità di U (0,5 U), in questo caso, un'unità rack potrebbe essere installato due accessori.

così sabiendo unità rack che occupano i dispositivi che installeremo conoscere l'altezza abbiamo bisogno per il nostro rack.

La dimensione dell'unità rack (U) è basato sullo standard per i rack come definiti EIA-310.
