L'USB (Universal Serial Bus) è uno standard che definisce i cavi, connettori e ha utilizzato un autobus di connettersi, comunicare, computer, periferiche e dispositivi elettronici protocolli velocità di trasmissione a bassa velocità (USB 1.0). Velocità di trasferimento fino a 1,5 Mbit/s (188 kB/s) utilizzati nella tastiera, mouse ... velocità di trasferimento fino a 12 Mbit/s (1.5 MB/s) ad alta velocità (USB 2.0): Tasso di TR

Poiché i dispositivi elettronici come i telefoni cellulari continuano a diminuire, la maggior parte dei nuovi dispositivi sono incorporando i connettori micro USB. Creato nel 2007, i micro connettori USB sono più piccoli rispetto ai loro omologhi mini USB e hanno un ciclo di vita di almeno 10.000 connessioni e disconnessioni. Lo scopo del progetto è quello di ridurre le possibilità di danni sforzi perpendicolareo orizzontale. Il micro USB con cinque perni, che appunta l'identificazione connettori USB (ID) micro AB lavoro speciale. Connettori AB con ID perno può consentire al dispositivo di funzionare come un connettore A o B per la tecnologia USB standard. In questo modo i nuovi smartphone e di altri dispositivi la possibilità di agire come un dispositivo di storage a singola o come provilei sta insegnando azione tiva.

I mini connettori USB sono più piccoli rispetto ai loro omologhi standard e avere quinto USB pin. Il quinto pin è noto come ID perno e tipicamente non utilizzato in mini connettori USB. E 'stato progettato per consentire in seguito migliorata tecnologia USB. I mini connettori USB hanno una vita ciclo di almeno 5000 connessioni e disconnessioni, che ospita la natura dei dispositivi mobili che sono designed per interagire. I connettori standard USB sono generalmente utilizzati con dispositivi che sono stazionari e non scollegato spesso.

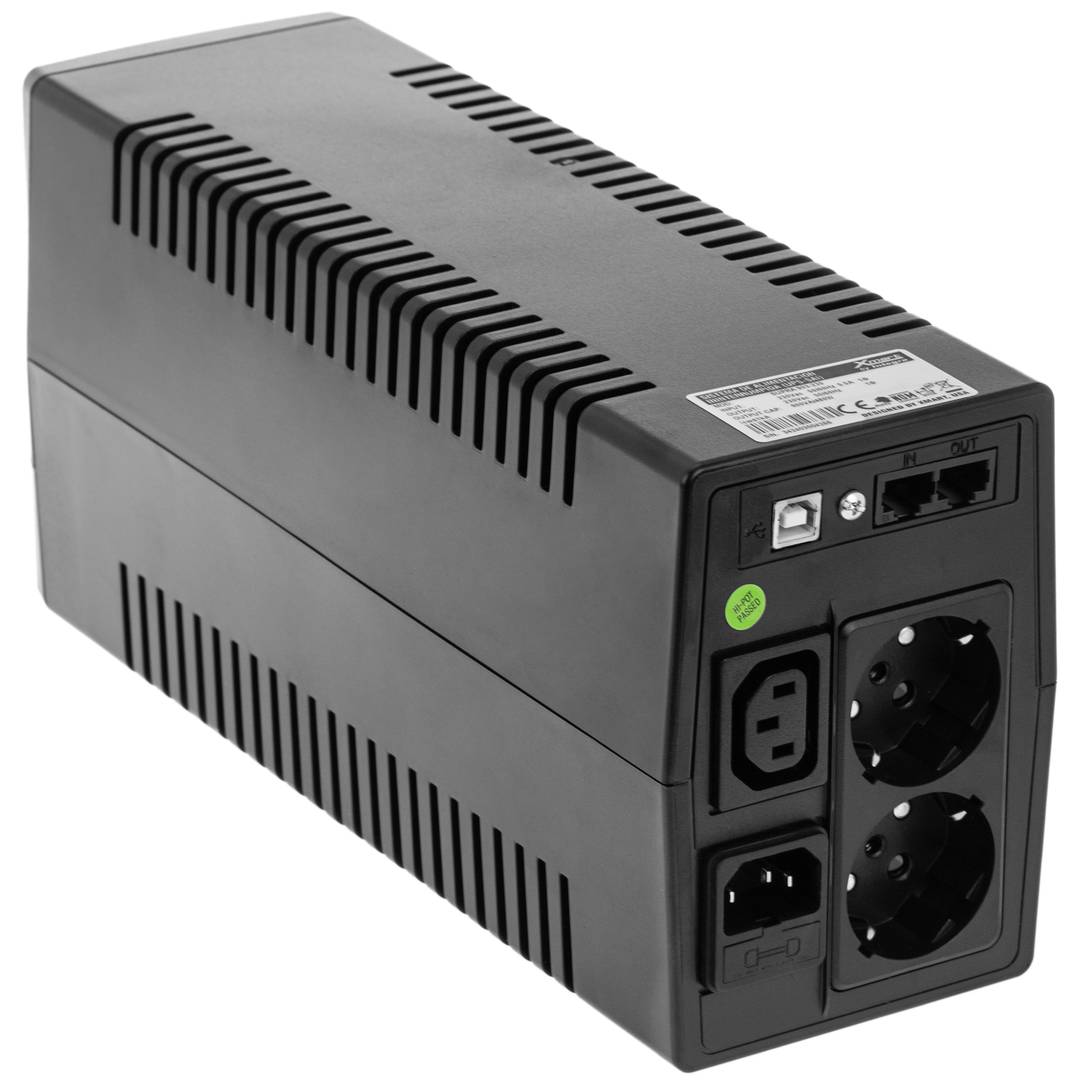

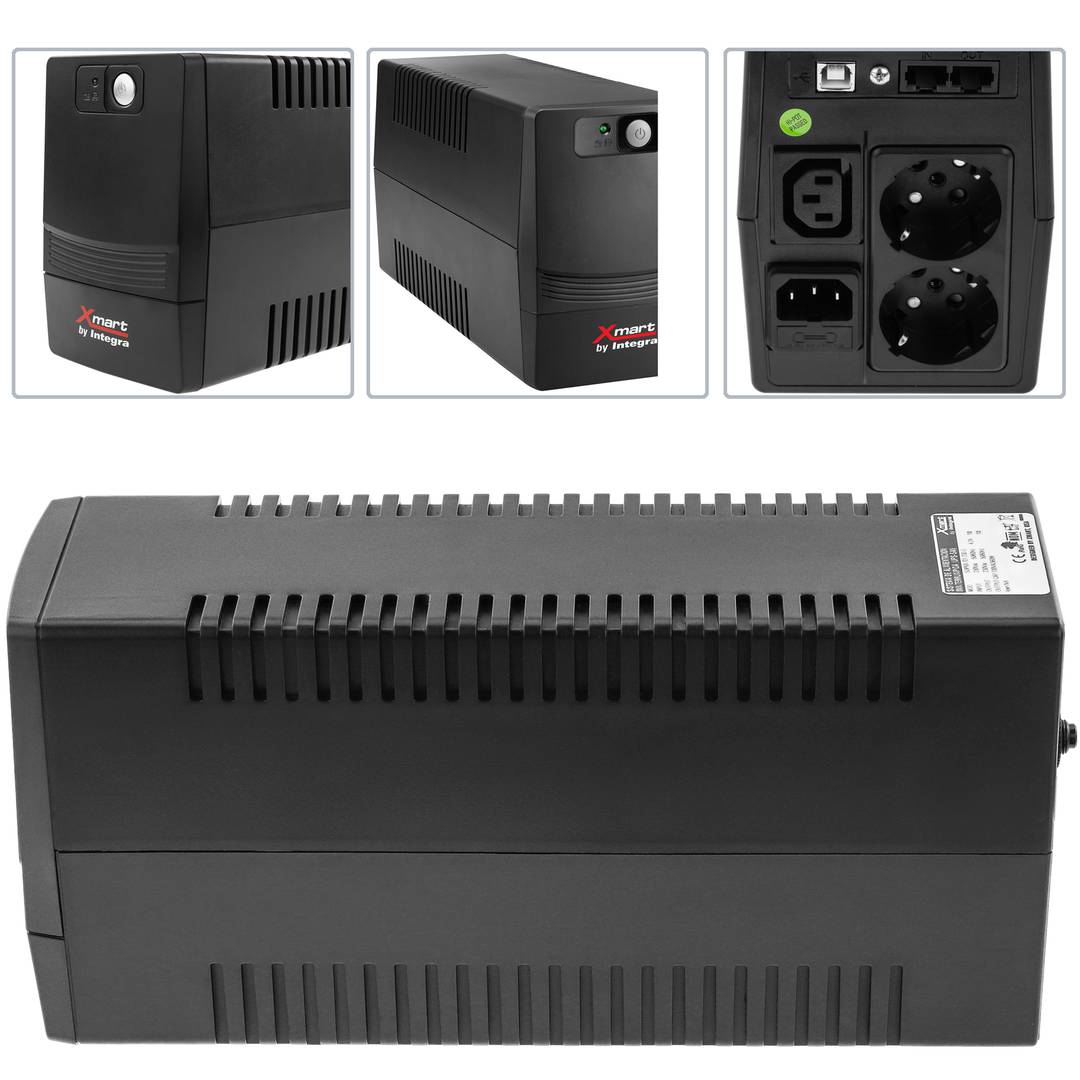

Un gruppo di continuità, UPS, noto anche come UPS (Uninterruptible Power Supply inglese), è un dispositivo che, grazie a batterie o altri elementi di immagazzinamento di energia, in grado di fornire potenza per un tempo limitato e per un blackout tutto i dispositivi collegati. Altre caratteristiche che possono essere aggiunti a queste squadre è quello di migliorare la qualità dell'alimentazioneéctrica raggiungendo carichi, saliscendi filtrazione ed eliminando le armoniche di tensione della rete in caso di utilizzo di AC. Ci sono diversi tipi di carichi UPS UPS DC collegati all'UPS richiedere corrente continua, in modo che trasformeranno la corrente alternata di rete di vendita in corrente continua e utilizzarlo per alimentare il carico e conservarla in batterias. Quindi non richiedono convertitori tra le batterie e dei carichi. UPS AC UPS ottenuta Queste uscite un segnale AC, quindi hanno bisogno di un inverter per convertire il segnale diretto dalle batterie in un segnale alternato. UPS standby (Standby Power Systems) Questo sistema ha due circuiti principali: la linea elettrica, che aggiunge soloun filtraggio stabilizzata e aggiuntivi di ogni squadra di alimentazione normale, e l'attuale circuito di UPS a circuito il cui nucleo è chiamato "inverter". Si chiama sistema "standby" o in attesa, perché il circuito di alimentazione alternativa, l'inverter è "Offline" o inattivo, in attesa di diventare operativo quando si produce un guasto nell'alimentazione elettrica. Esso ha un elemento di commutazione che collegae sia a commutazione di circuito alternato. UPS line-interactive (in-line) Questo tipo di UPS regola variazioni di tensione da aumenti o riduzioni di tensione di rete. Nel corso di questi interventi, l'UPS utilizza la batteria per eseguire la regolazione della tensione. UPS online (in linea), invece, l'UPS "linea" (on-line), la batteria e l'inverter sono in modo permanente E 'utizato, garantendo una risposta massima in modo tempestivo prima caso di guasto della rete. Inoltre, possono anche correggere gli spostamenti di frequenza come ri-generare l'onda ac in modo permanente. Diagramma UPS on-line Nella foto (1) Il raddrizzatore immagine (2): la batteria nella foto (3): Inverter

USB 3.0 è la seconda grande revisione del Serial Bus (USB) Connettività standard universale per l'informatica. USB 3.0 ha una velocità di trasmissione fino a 5 Gbit/s, che è 10 volte più veloce di USB 2.0 (480 Mbit/s). Tipi di connettore 1 - USB tipo A Spina 2-3 USB tipo A femmina - USB tipo B 4 - Micro USB B

USB-C versione reversibile USB chiamati cavi USB USB Tipo C Tipo C o USB reversibile. La cosa importante è questo tipo di USB è che ha superiore e inferiore. Quindi è possibile salvare i colpi che vengono dati involontariamente per collegare il connettore a testa in giù. E 'inoltre caratterizzato dal fatto che quando si è connessi farà un "click". Le USB-C o reversibili cavi USB possono essere fino a 10 Gbps e supporto USB 3.0, 3.1L'uso è stimato fino a 10.000 applicazioni e ha alcune misure di 8,4 millimetri x 2,6 millimetri è anche compatibile con USB 3.1 e USB indicano creatori

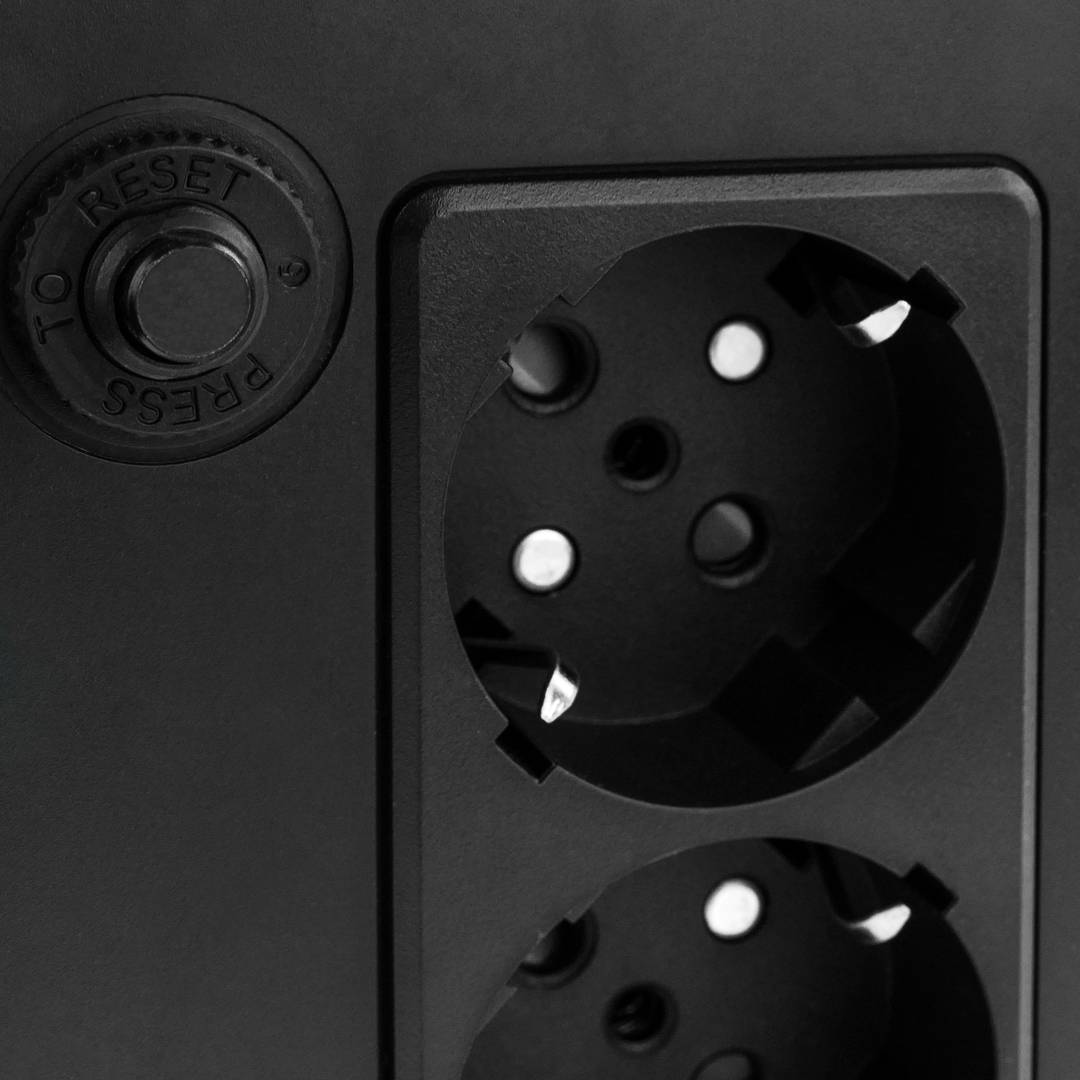

Nel connettore IEC o cavo con una base (di solito in plastica) e una presa per collegare alla presa (spina), se mettiamo queste due cose otterremmo il nome SCHUKO è il connettore generale. Il schuko non determina il tipo di connettore. Esso sarebbe determinato dalle specifiche del Electrotechnical Commission (IEC). Lasciamo un piccolo campione di Schukos internazionale.

sistema trifase

Quando si parla di RJ45 ("Registered Jack" 45) si fa riferimento a una interfaccia di rete di telecomunicazioni per la connessione cablata di apparecchiature voce e dati.

Questo connettore ha 8 perni o connessioni e può avere una specifica categoria a seconda della velocità di trasferimento dati e larghezza di banda (categoria 5e, 6, etc.)

L'applicazione comune è il loro uso in cavi di rete Ethernet sotto standard TIA/EIA-568-B che definisce la disposizione dei perni (piedinatura), ma può essere utilizzato anche per altre applicazioni.

- Schema diretto pin:

EIA-568A
Pin No.1: BIANCO-VERDE
Pin No.2: VERDE
Pin No.3: BIANCO-ARANCIO
Pin No.4: BLU
Pin No.5: BIANCO-BLU
Pin No.6: ARANCIO
Pin No.7: BIANCO-MARRONE
Pin No.8: MARRONE

EIA-568B
Pin No.1: BIANCO-ARANCIO
Pin No.2: ARANCIO
Pin No.3: BIANCO-VERDE
Pin No.4: BLU
Pin No.5: BIANCO-BLU
Pin No.6: VERDE
Pin No.7: BIANCO-MARRONE
Pin No.8: MARRONE

- Schema di pin incrociati:

Il cavo crossover ha una estremità con schema EIA-568A e l'altra con EIA-568B.

A seconda della qualità e tipo, cavi di rete sono classificati in categorie che ci aiutano a conoscere le caratteristiche dei loro.

Le categorie di cavi di rete più comunemente usati sono:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Come si può vedere, categoria 5e (enhanced o migliorato) e la categoria 6A (Augmented), sono un miglioramento delle categorie 5e 6, rispettivamente, che ha migliorato la velocità massima e larghezza di banda.

Maggiore è la categoria, maggiore è la velocità dei dati massimi, al massimo 100 metri di distanza come standard.

Si può vedere una tabella che mostra le 5 categorie, dove V è la velocità massima, D è la massima e la frequenza MHz che può funzionare via.

Nel calcolo della vita utile della batteria è necessario conoscere il numero di cicli di carico che possono essere eseguite fino a quando la batteria inizia a perdere la sua capacità di non.
Dipendono dal tipo di batteria questi cicli di ricarica possono variare, le batterie mobili più comuni fabbricati Li-Ion o Li-Po, della durata di 300 a 500 cicli di carica per modello e del produttore.
Una volta passato ètensioni differenti (V) cicli di carica (C) e la percentuale di batteria (B).
